Pulverbehälter
14 • Inbetriebnahme und Bedienung
V 07/14
Anschlussanleitung
1. Druckluftverbindung von Filtereinheit zu Steuergerät prüfen.
Schlauch für die Druckluftzufuhr am Hauptanschluss 1.1 IN
anschliessen
HINWEIS:
Die Druckluft muss öl- und wasserfrei sein!
2. Schlauch für die Transportluft am Ausgang 1.2 OUT auf der
Rückseite des Steuergerätes anschliessen
3. Vibrationsmotor-Kabel an die Buchsen 3 und 4 auf der Rück-
seite des Steuergerätes anschliessen
4. Kabel für das Verriegelungssignal an die Buchse 2 auf der
Rückseite des Steuergerätes anschliessen
5. Netzkabel an den Stecker 1 Power IN anschliessen und
festschrauben
Vibrator 2

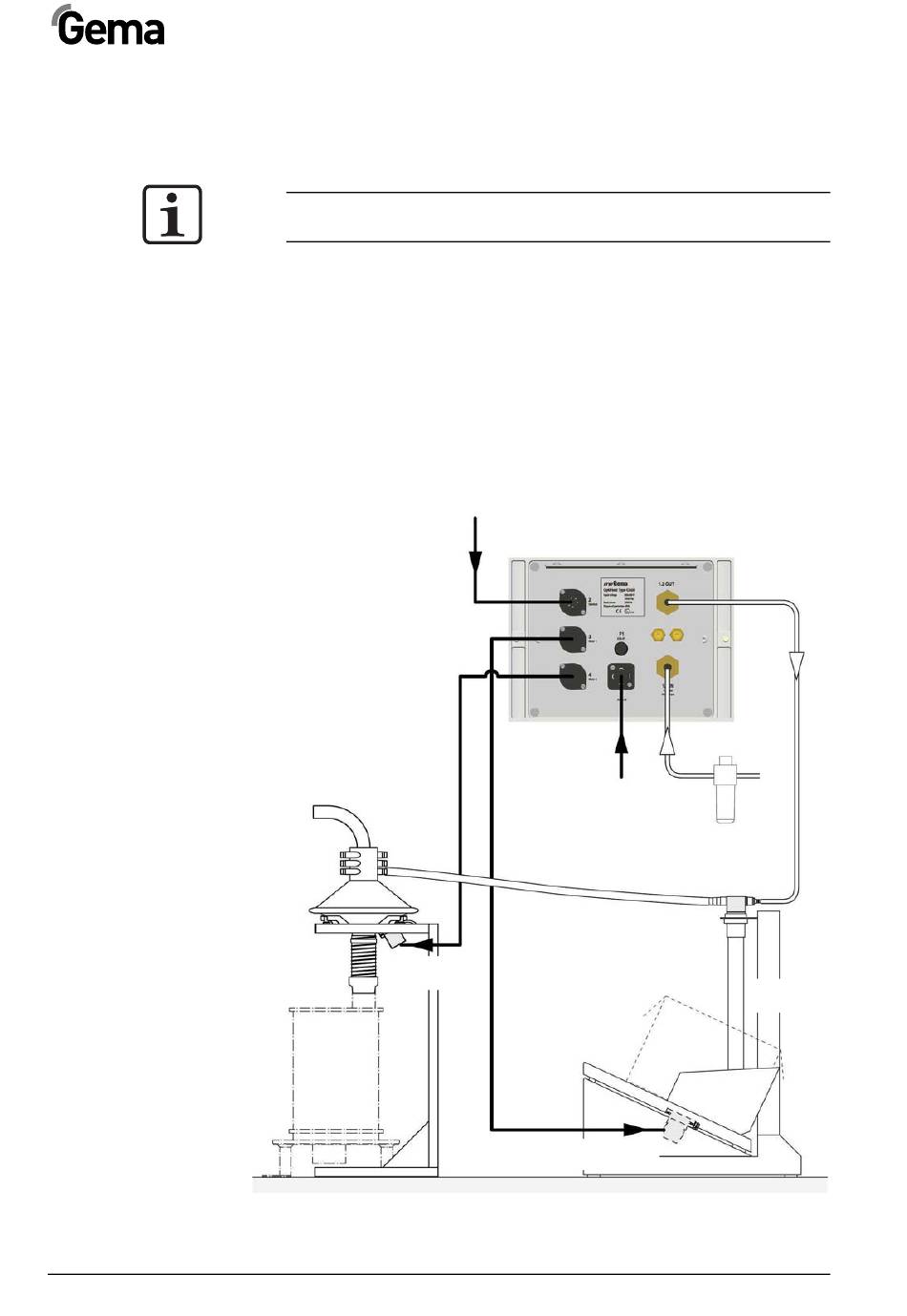

Anschlussanleitung - Übersicht
Verriegelung
OptiControl
200-240
Vibrator 1
Frischpulver-Steuerung OptiFeed CA08
VAC
PP..
FPS..
