7 | Elektrischer Anschluss

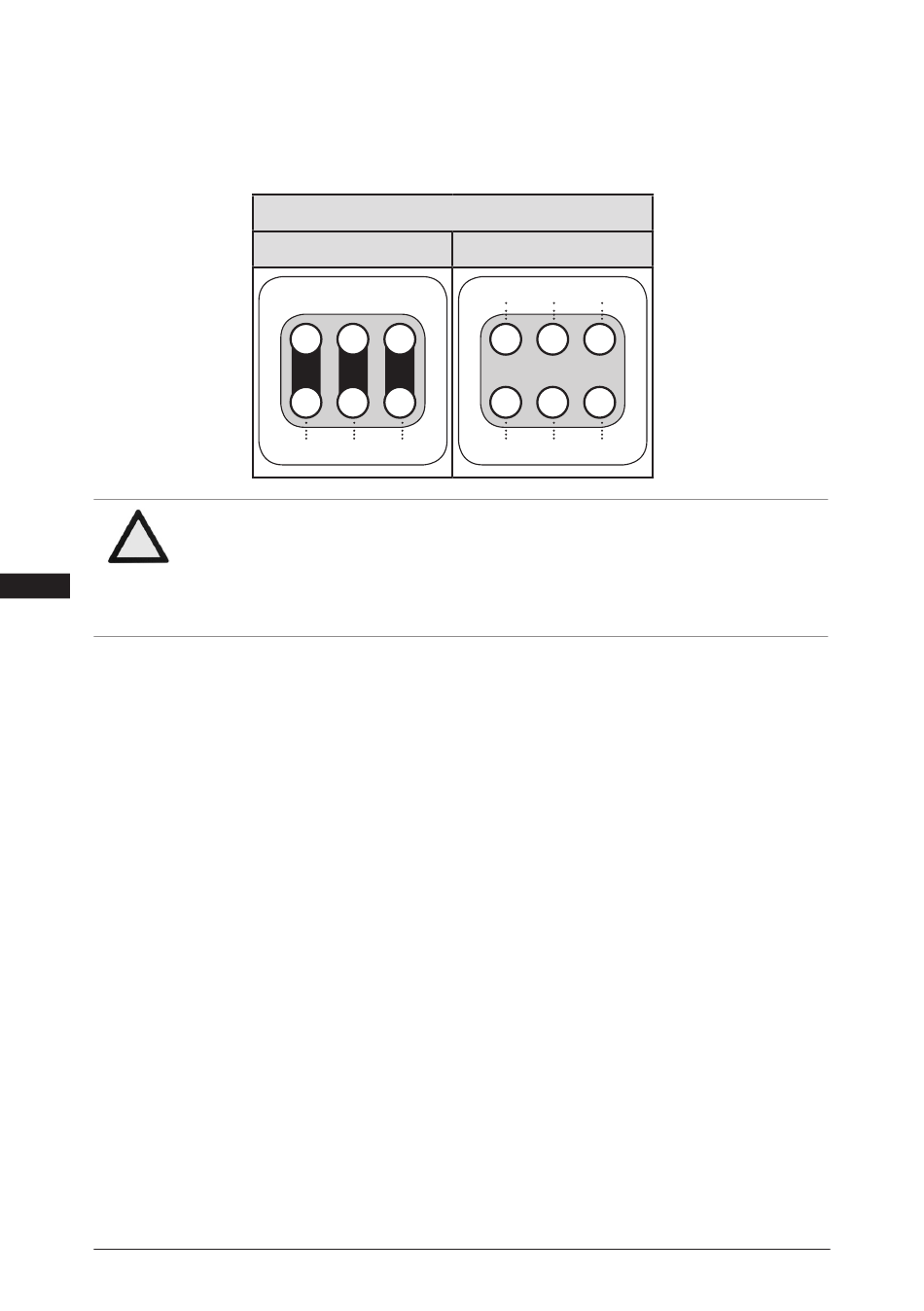

Werkseitig ist der Motor für Direktstart (YY) geschaltet. Für den Teilwicklungsstart Y / YY sind die
Brücken zu entfernen und die Motorzuleitung gemäß Schaltschema anzuschließen:
ACHTUNG
D
GB
F
E
20 | AQ452839384735de-000201
400 V
Direktstart YY
Teilwicklungsstart Y/YY
Direktstart YY
Teilwicklungsstart Y/YY
2U1
2V1
2W1
1U1
1V1
1W1
L1
L2
L3
Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
L1
L2
L3
2U1
2V1
2W1
1U1
1V1
1W1
L1
L2
L3
© Danfoss | Climate Solutions | 2023.06
