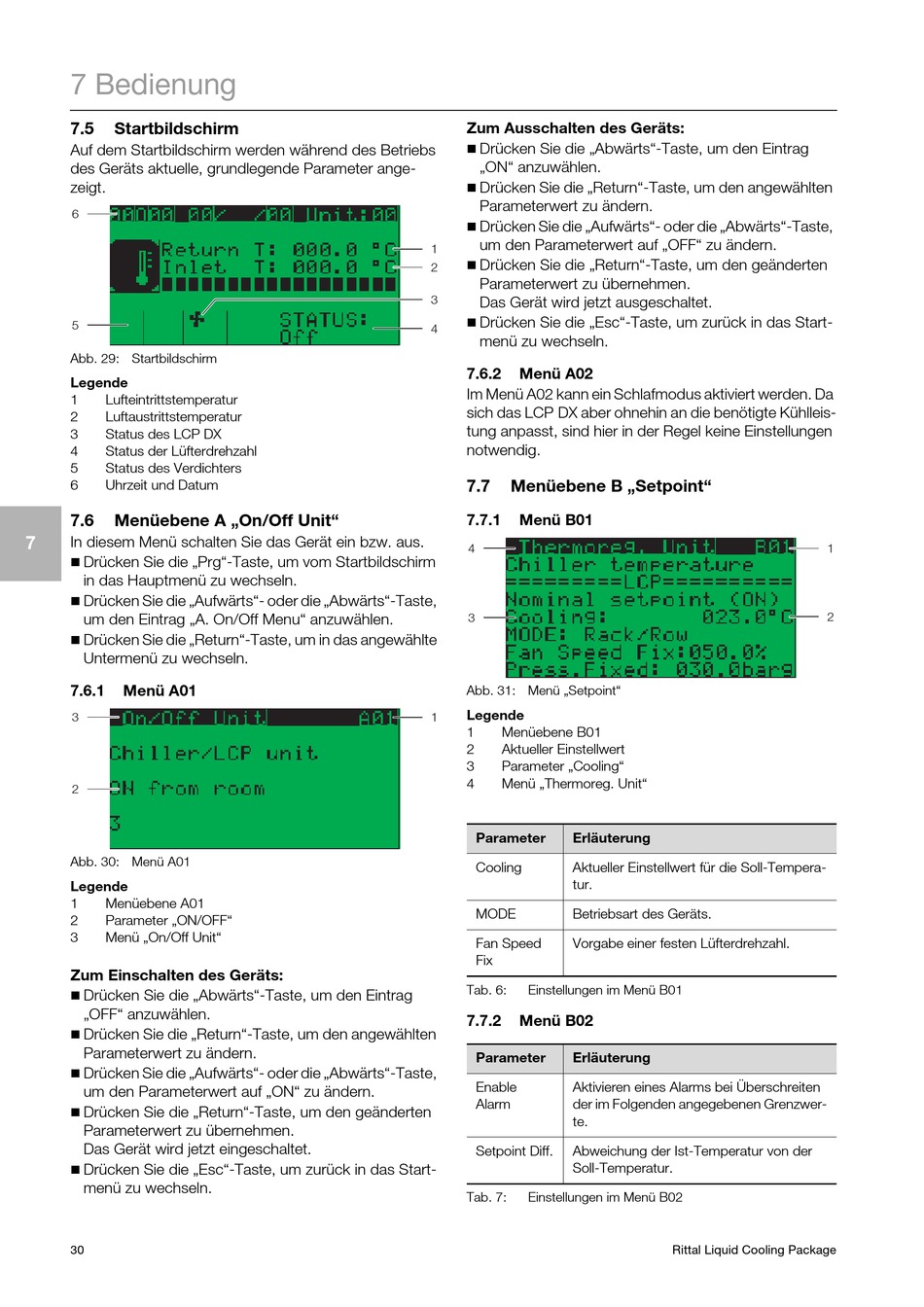

7 Bedienung
7.5

Startbildschirm

Auf dem Startbildschirm werden während des Betriebs
des Geräts aktuelle, grundlegende Parameter ange-
zeigt.
6
5
Abb. 29: Startbildschirm
Legende
1 Lufteintrittstemperatur
2 Luftaustrittstemperatur
3 Status des LCP DX
4 Status der Lüfterdrehzahl
5 Status des Verdichters
6 Uhrzeit und Datum
7.6 Menüebene A „On/Off Unit"
7 In diesem Menü schalten Sie das Gerät ein bzw. aus.

Drücken Sie die „Prg"-Taste, um vom Startbildschirm
in das Hauptmenü zu wechseln.

Drücken Sie die „Aufwärts"- oder die „Abwärts"-Taste,
um den Eintrag „A. On/Off Menu" anzuwählen.

Drücken Sie die „Return"-Taste, um in das angewählte
Untermenü zu wechseln.
7.6.1 Menü A01
3
2
Abb. 30: Menü A01
Legende
1 Menüebene A01
2 Parameter „ON/OFF"
3 Menü „On/Off Unit"
Zum Einschalten des Geräts:

Drücken Sie die „Abwärts"-Taste, um den Eintrag
„OFF" anzuwählen.

Drücken Sie die „Return"-Taste, um den angewählten
Parameterwert zu ändern.

Drücken Sie die „Aufwärts"- oder die „Abwärts"-Taste,
um den Parameterwert auf „ON" zu ändern.

Drücken Sie die „Return"-Taste, um den geänderten
Parameterwert zu übernehmen.
Das Gerät wird jetzt eingeschaltet.

Drücken Sie die „Esc"-Taste, um zurück in das Start-
menü zu wechseln.
30
Zum Ausschalten des Geräts:

Drücken Sie die „Abwärts"-Taste, um den Eintrag
„ON" anzuwählen.

Drücken Sie die „Return"-Taste, um den angewählten
Parameterwert zu ändern.

Drücken Sie die „Aufwärts"- oder die „Abwärts"-Taste,
um den Parameterwert auf „OFF" zu ändern.
1

Drücken Sie die „Return"-Taste, um den geänderten
2
Parameterwert zu übernehmen.
3
Das Gerät wird jetzt ausgeschaltet.

Drücken Sie die „Esc"-Taste, um zurück in das Start-
4
menü zu wechseln.
7.6.2 Menü A02
Im Menü A02 kann ein Schlafmodus aktiviert werden. Da
sich das LCP DX aber ohnehin an die benötigte Kühlleis-
tung anpasst, sind hier in der Regel keine Einstellungen
notwendig.
7.7 Menüebene B „Setpoint"
7.7.1 Menü B01
4
3
Abb. 31: Menü „Setpoint"
Legende
1
1 Menüebene B01
2 Aktueller Einstellwert
3 Parameter „Cooling"
4 Menü „Thermoreg. Unit"
Parameter Erläuterung
Cooling Aktueller Einstellwert für die Soll-Tempera-
tur.
MODE Betriebsart des Geräts.
Fan Speed Vorgabe einer festen Lüfterdrehzahl.
Fix
Tab. 6: Einstellungen im Menü B01
7.7.2 Menü B02
Parameter Erläuterung
Enable Aktivieren eines Alarms bei Überschreiten
Alarm der im Folgenden angegebenen Grenzwer-
te.
Setpoint Diff. Abweichung der Ist-Temperatur von der
Soll-Temperatur.
Tab. 7: Einstellungen im Menü B02
1
2
