Wartung und Pflege

Bei allen Arbeiten:
• Gerät elektrisch vom Netz trennen.
• Kalt- und Warmwasser vom Gerät
lösen.
• Gerät abnehmen, über den Kalt- und
Warmwasserauslaufstutzen
entleeren und auf den Tisch legen.

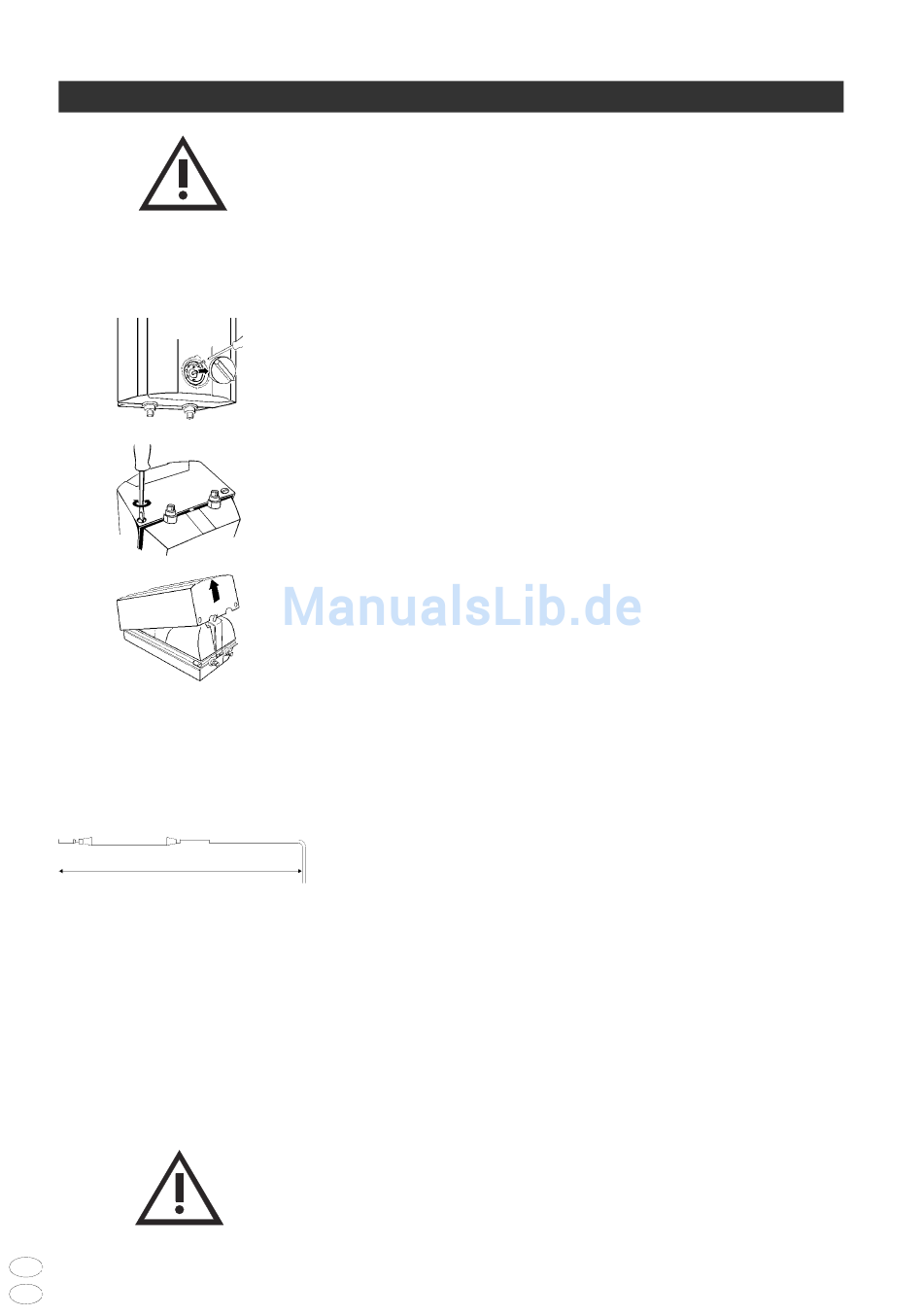

Öffnen der Gehäusekappe:
1 Reglerknopf abziehen, Schrauben
1
entfernen.
2 Die Riegelschrauben durch Links- oder
Rechtsdrehen nach innen absenken.
3 Gehäusekappe aufschwenken und
abnehmen.Das Gerät ist jetzt für weitere
Arbeiten zugänglich.
2
Prüfung des Schutzleiters nach BGV A2:
Netzstecker und Reglerknopf ziehen.
Die Überprüfung ist an der
Reglerbefestigungsschraube und an dem
Schutzleiterkontakt der Anschlussleitung
3
durchzuführen.
Anschlussleitung tauschen:
Bei Austausch der Anschlussleitung darf
diese nur durch den Fachmann mit dem
CLAGE Ersatzteil (Best.Nr. 85502),
alternativ mit einer Leitung H05VV-
F3x1,0 ersetzt werden!
Flansch öffnen:
Beim Zusammenbau Dichtung mit
Seifenwasser benetzen.
Positionierung Regler-Fühler
im Schutzrohr:
Beim Austausch oder Demontage des
Reglers ist der Regler-Fühler 200 mm in
das Schutzrohr einzuführen und unter den
Erdungsstecker zu fixieren.
Entkalkung
Heizflansch ausbauen, groben Kalk
mit Holz entfernen, Heizkörper bis zur
Flanschplatte in Entkalkungsmittel
tauchen.
Ist der Heizkörper stark korrodiert,
kann es kostengünstiger sein, den
Heizflansch auszutauschen.
Störungsbeseitigung
durch den Fachmann
Beim Ansprechen des Begrenzers im
bestimmungsgemäßen Gebrauch muss die
Störungsursache beseitigt und der Regler
ausgetauscht werden.

Maintenance and cleaning

Applicable to all maintenance work:
• Disconnect unit from the mains
circuit.
• Disconnect cold and hot water
pipes from unit.
• Remove unit, drain via the cold and
hot water connection pieces and
place on a table.
To open the housing lid:
1 Pull off thermostat knob, remove
screws.
2 Lower the locking screws by rotating
them counterclockwise or clockwise.
3 Swing open housing lid and remove.
The unit is now accessible for all
additional maintenance work.
Survey of the protective conductor
(acc. BGV A2):
Pull off the electric plug and the knob of
the thermostat. The survey has to be done
on the fastening screw of the thermostat
and on the protective conductor line of the
power supply cabele.
Replace connecting cable:
If the connection lead is being changed, it
may be replaced only by the qualified
installer using the CLAGE spare part Order
No. 85502 or alternatively with a cable
acording H05VV-F3x1,0.
Open flange:
When you reassemble, wet seal with soap
water.
Positioning the control-feeler
in the feeler tube:
If the feeler needs to be replaced than
make sure to insert the thermostat
feeler 200 mm deep into the tube
and to fix it under the earth-plug
(protective conductor).
Decalcification
Remove heating flange, remove coarse
calcium with a piece of wood, immerse
heating element up to the flange plate into
decalcitant.
If the heating element shows marks of
heavy corrosion, it may be worthwhile
to replace the heating flange.
Faults to be cleared by an approved
professional
If the safety cut out operates by using the
water heater normally, the reason for the
fault must rectified and the
thermostat must be replaced.
