Betriebsanleitung ECL Comfort 210/296/310, Applikation A247/A347
5.5 Begrenzung des Volumenstroms/der Heizleistung
Heizkreis
An den ECL-Regler kann ein Durchfluss- oder ein Energiezähler
angeschlossen werden, um den Volumenstrom oder die
aufgenommene Leistung zu begrenzen. Der Durchfluss- oder
Energiezähler liefert ein Impulssignal.
Wenn die Applikation in einem Regler ECL Comfort 296/310
verwendet wird, kann das Volumenstrom-/Leistungssignal über
den M-Bus-Anschluss von einem Durchfluss-/Energiezähler
abgerufen werden.
Die Begrenzung des Volumenstroms/der Leistung kann
in Abhängigkeit der Außentemperatur erfolgen. Bei
Fernwärmesystemen ist bei niedrigen Außentemperaturen in der
Regel ein höherer Volumenstrom/eine höhere Leistung akzeptabel.
Das Verhältnis zwischen der Begrenzung des Volumenstroms/der
Leistung und der Außentemperatur wird mithilfe von zwei
Koordinaten eingestellt.
Die Koordinatenwerte für die Außentemperatur werden über
„Hohe T Außen X1" und „Tiefe T Außen X2" eingestellt.
Die dazugehörigen Koordinatenwerte für die Begrenzung des
Volumenstroms/der Leistung werden unter „Tiefe Begr. Y1" und
„Hohe Begr. Y2" eingegeben. Auf Basis dieser Einstellwerte
berechnet der Regler den Begrenzungswert.
Wenn der Volumenstrom/die Leistung den berechneten
Grenzwert überschreitet, senkt der Regler schrittweise die
gewünschte Vorlauftemperatur, um einen akzeptablen maximalen
Volumenstrom/eine akzeptable maximale Leistung zu erhalten.

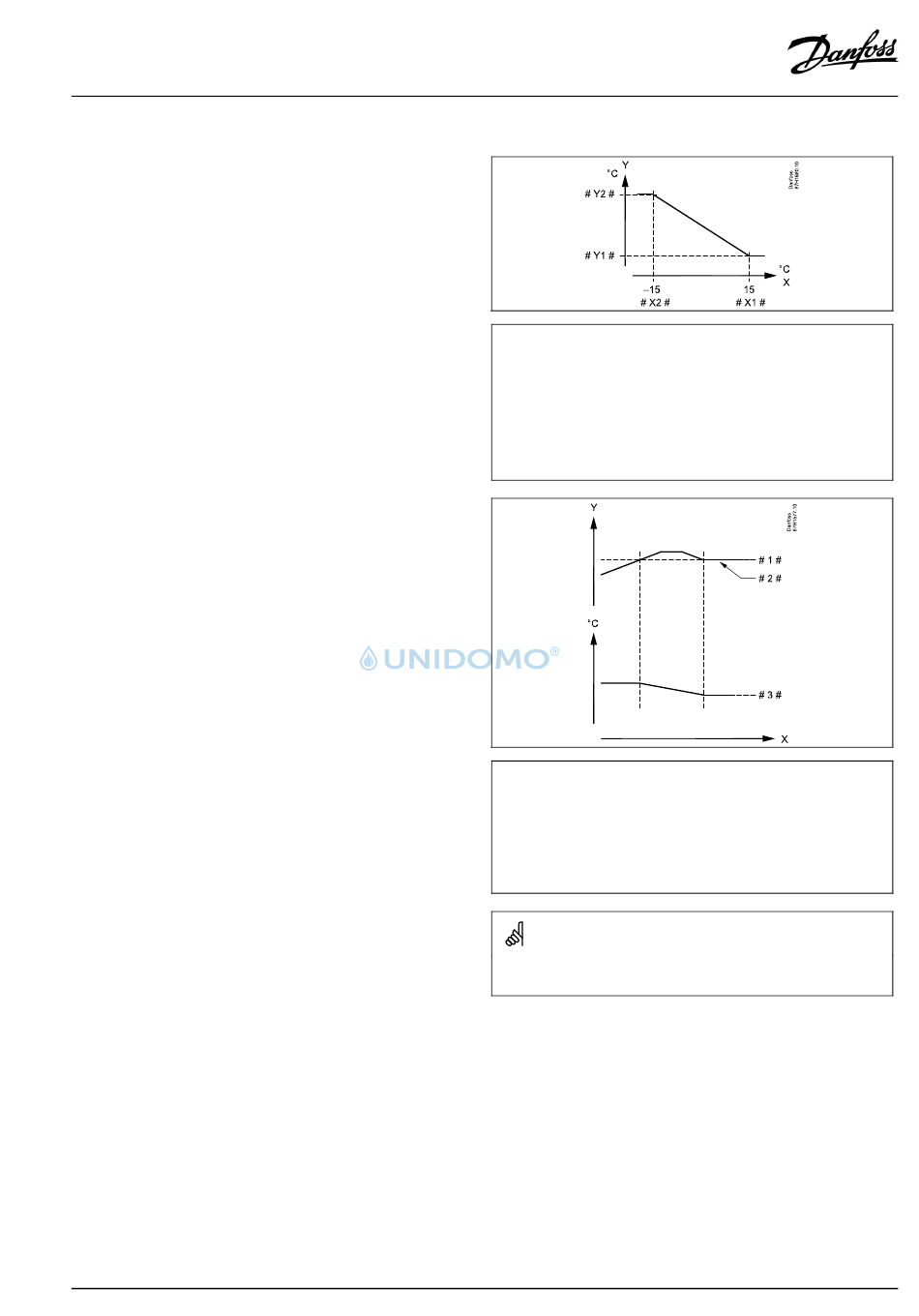

AQ192386469094de-000702
= Außentemperatur
X
= Begrenzung, Volumenstrom oder Leistung
Y
# X1 # = Hohe T Außen (1x119)
# X2 # = Tiefe T Außen (1x118)
# Y1 # = Tiefe Begr. (1x117)
# Y2 # = Hohe Begr. (1x116)
=
X
Zeit
=
Y
Volumenstrom oder Leistung
# 1 # =
Begrenzung Volumenstrom/Leistung
# 2 # =
Aktueller Volumenstrom oder aktuelle Leistung
# 3 # =
Gewünschte Vorlauftemperatur
Wenn für die Anpassungszeit ein zu hoher Wert gewählt wurde,
besteht die Gefahr, dass instabile Regelverhältnisse auftreten.
© Danfoss | 2019.12 | 77
