Betriebsanleitung ECL Comfort 210/296/310, Applikation A247/A347

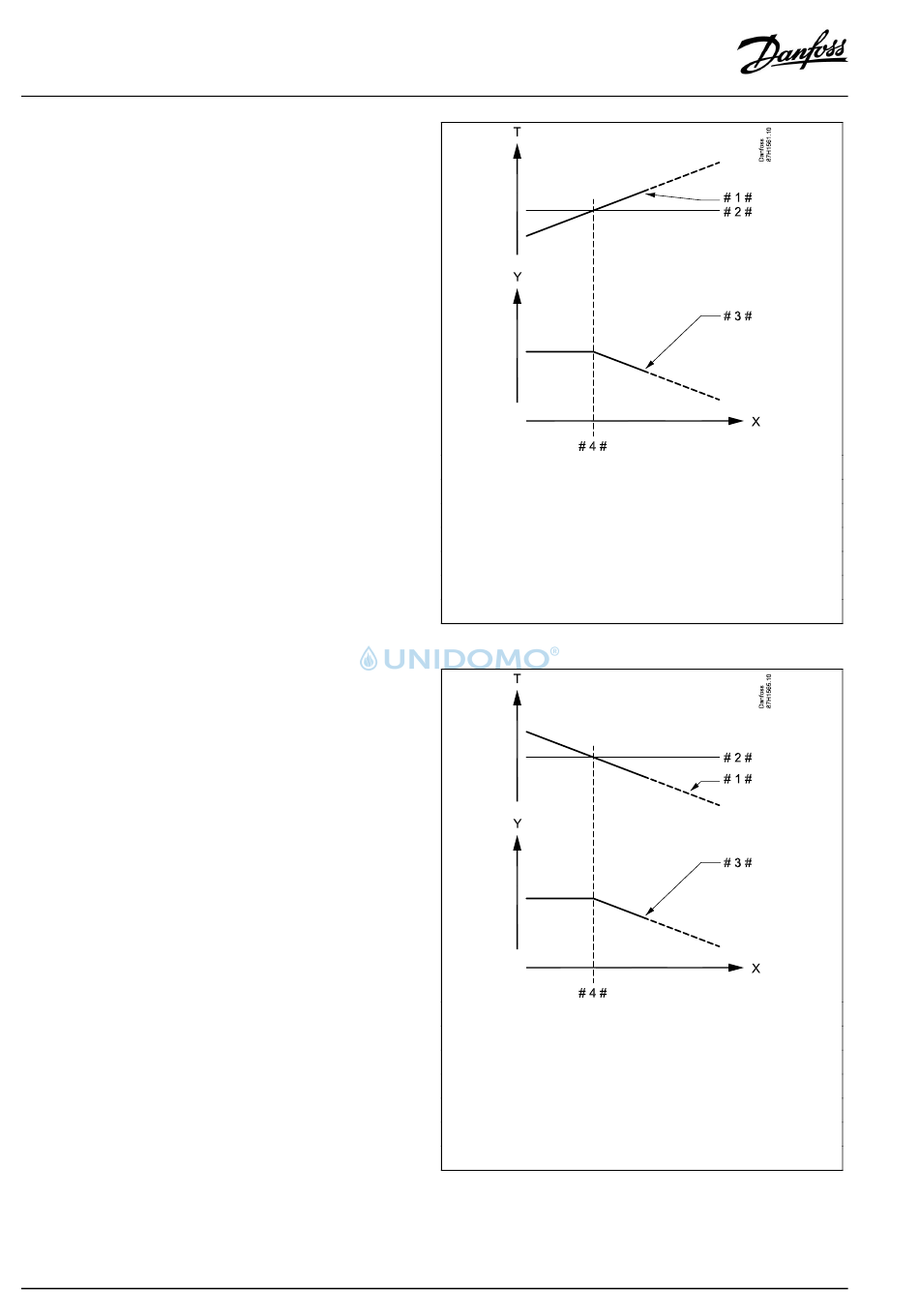

Beispiel, maximale Rücklauftemperaturbegrenzung;
die Rücklauftemperatur überschreitet den Begrenzungswert
Beispiel, minimale Rücklauftemperaturbegrenzung;
die Rücklauftemperatur unterschreitet den Begrenzungswert
72 | © Danfoss | 2019.12
= Temperatur
T
= Temperatur
Y
= Zeit
X
# 1 # = Rücklauftemperatur
# 2 # = Rücklauftemperaturbegrenzung
# 3 # = Gewünschte Vorlauftemperatur
# 4 # = Aktionspunkt
= Temperatur
T
= Temperatur
Y
= Zeit
X
# 1 # = Rücklauftemperatur
# 2 # = Rücklauftemperaturbegrenzung
# 3 # = Gewünschte Vorlauftemperatur
# 4 # = Aktionspunkt
AQ192386469094de-000702
