5.2 ANFORDERUNGEN AN DEN BODEN

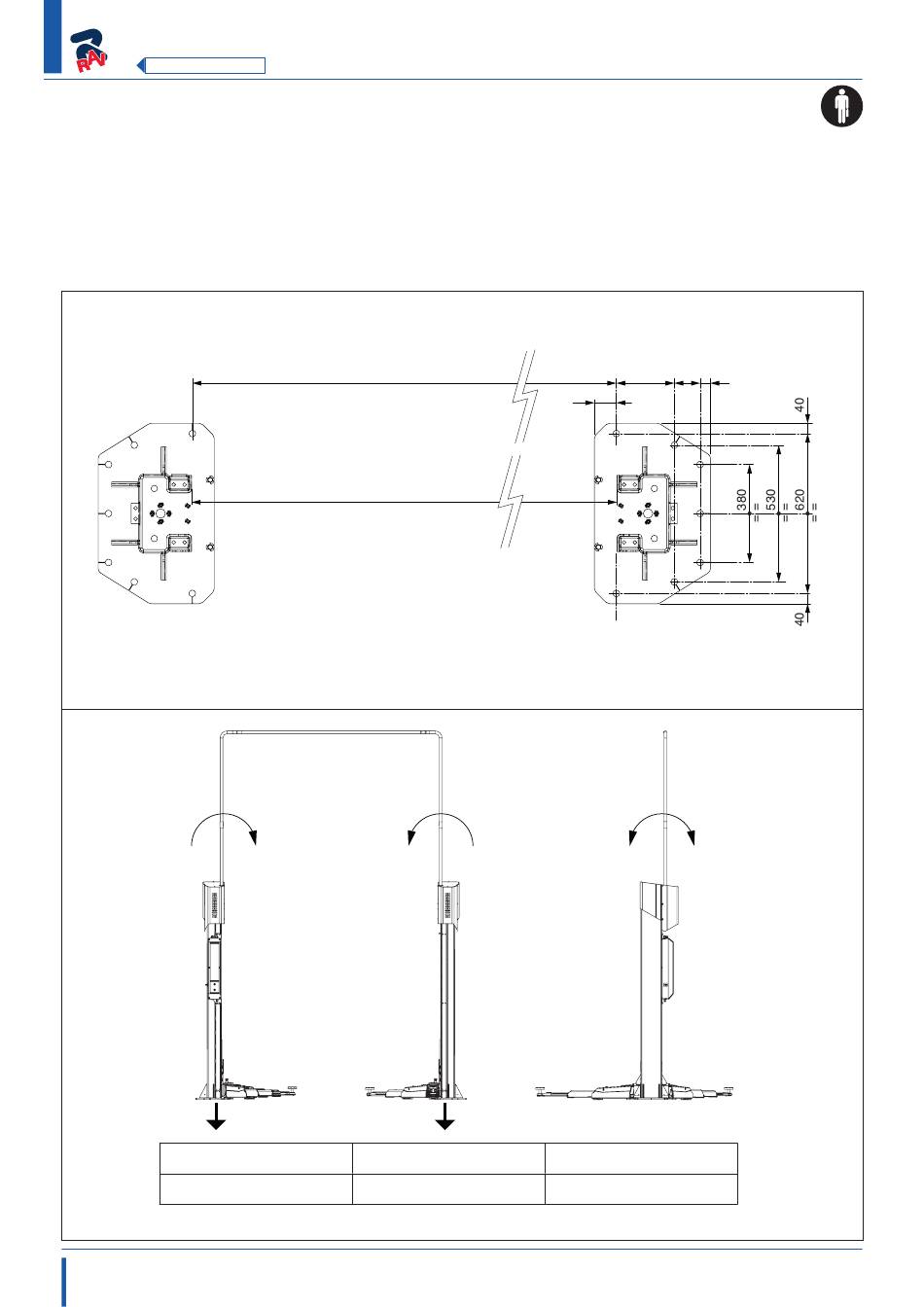

Die Hebebühne muss auf einem ebenen, horizontalen Boden installiert werden, der die in der Tabelle (Abb. B) angegebenen,
AUF DEN TRAGENDEN BODEN ÜBERTRAGENEN LASTEN tragen kann. Die Mindestanforderungen müssen sein:
a) Betongüte: mindestens C25/30
b) Mindeststärke des Bodenbelags: 160 mm (ohne Bodenbeläge und zugehörige Estriche) (*)
Es wird empfohlen, die Eignung für die Installation durch einen qualifizierten Techniker prüfen zu lassen
(*) Die Mindeststärke hängt von der Art des verwendeten Dübels ab
P
3350 kgf
DE_18 0473-M003-0
3094 -
STANDARDINSTALLATION
(2994)
3100 -
STANDARDINSTALLATION
(3000)
Mx Mx
P
P Mx
37KNm
KPX55LIKTA - KPX55ELIKTA
225 100 40
85
My My
My
38.5 KNm
Abb. A
Abb. B
