5.2 EXIGENCES EN MATIÈRE DE PLANCHER

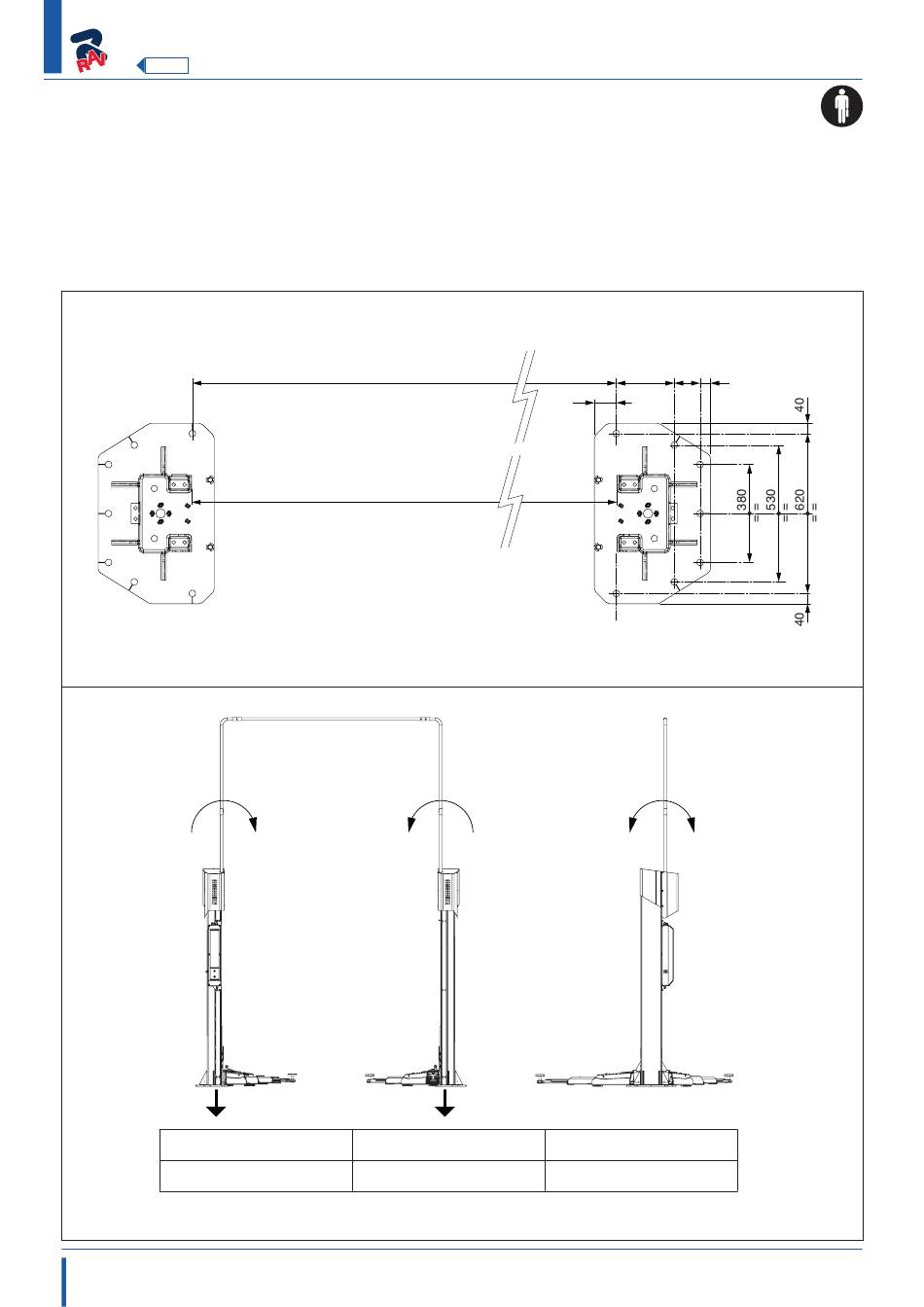

L'élévateur doit être installé sur un sol plat et horizontal capable de supporter les CHARGES TRANSMISES AU PLAN D'APPUI
indiquées dans le tableau (fig. B). Caractéristiques minimales requises :
a) Qualité du béton : min. C25/30
b) Épaisseur minimale du sol : 160 mm (exempt de tout revêtement de sol et enduit de lissage associées) (*)
Il est conseillé de consulter un technicien qualifié pour savoir si l'installation convient.
(*) L'épaisseur minimale dépend du type de cheville utilisé.
P
3350 kgf
FR_18 0473-M003-0
3094 -

INSTALLATION STANDARD

(2994)
3100 -
INSTALLATION STANDARD
(3000)
Mx Mx
P
P Mx
37KNm
KPX55LIKTA - KPX55ELIKTA
225 100 40
85
My My
My
38.5 KNm
Fig. A
Fig. B
