7.4 CONTROL DE TENSIÓN
Controlar que la tensión para la que está preparado el elevador corresponda a la de la red.
De lo contrario es necesario sustituir la instalación eléctrica y efectuar el cambio de tensión en el motor.

7.5 ENLACE A LA RED

Versión trifásica: 400V 50Hz 380V 60Hz
sección cable >= 4mmq 3polos + tierra P=11KW I=20A
Versión trifásica: 230V 50Hz 220V 60Hz
sección cable >= 6mmq 3polos + tierra P=11KW I=32A
Controlar además que al principio haya un dispositivo de interrupción automática en caso de sobrecorriente, dotado de salvavida de
30mA.

7.6 CONEXIONES

- Pasar el cable de alimentación por el interior del cajón a través del prensacable y conectar los cables al tablero de bornes (véase
esquema eléctrico).
Primera instalación.
Atención: El elevador puede encontrarse con los carros sin alinear debido al embalaje.
Colocar los carros a nivel del piso (tope carrera bajada) siguiendo las instrucciones mencionadas en el "Cap. 8.5" del manual.
Las intervenciones efectuadas en la instalación eléctrica, incluso de leve envergadura, deben ser efectuadas por
personal profesionalmente cualificado.

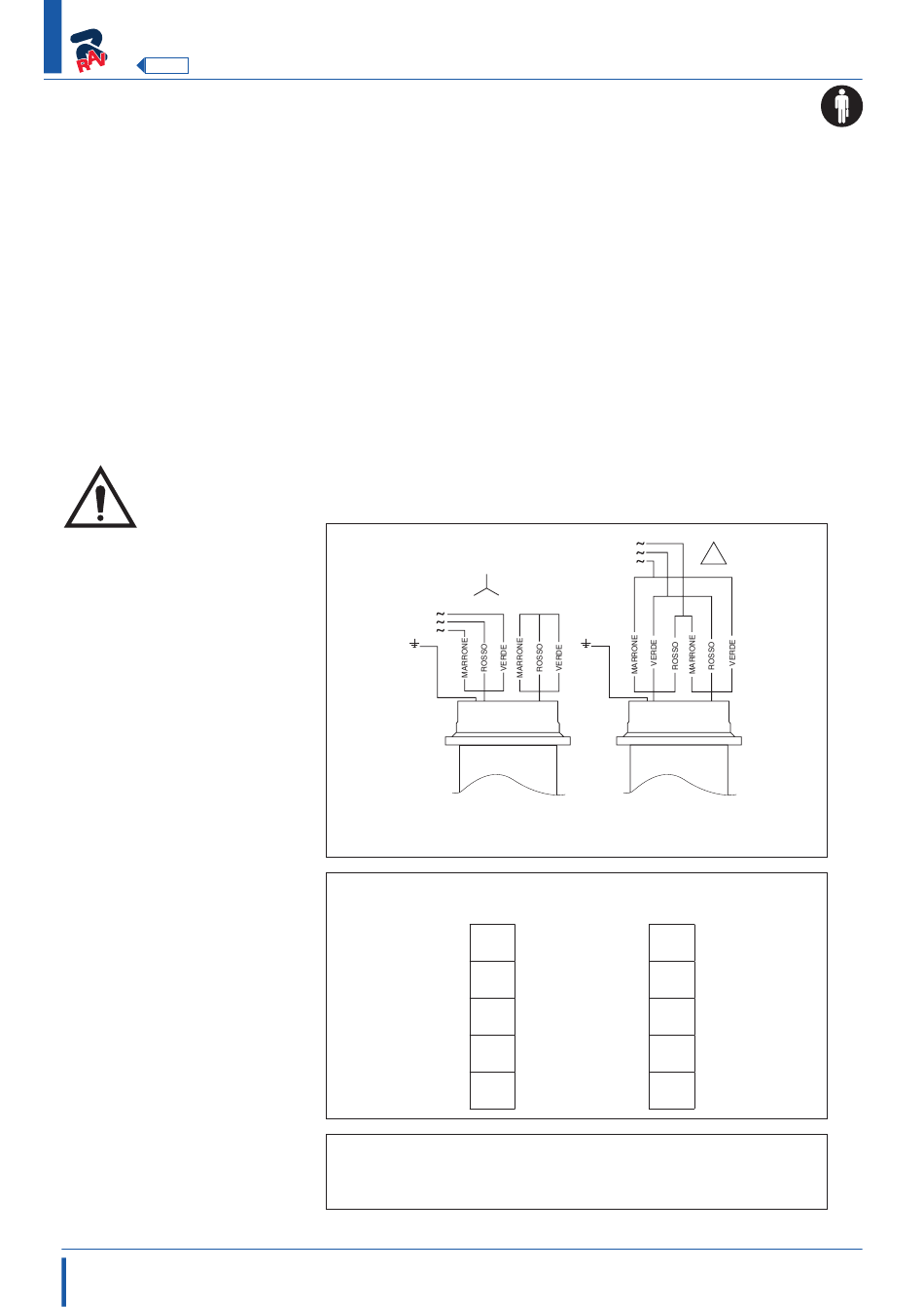

CONEXIONES DEL MOTOR
CONEXIONES DEL TRANSFORMADOR
La instalación eléctrica está preajustada para una tensión correspondiente a la indicada en la placa.
ES_22 0473-M003-0
FUSIBLES
KPX55LIKTA - KPX55ELIKTA
TENSIONE MAGGIORE
HIGHER VOLTAGE
400V 50Hz
380-480V 60Hz 220-277V 60Hz
230V
24V –– 40
0 –– 9
0 –– 15
230 –– 16
400
230V
32A
TENSIONE MINORE
LOWER VOLTAGE
230V 50Hz
400V
24V –– 40
0 –– 9
0 –– 15
230
400 –– 16
400V
20A
