5.2 REQUISITOS DEL SUELO

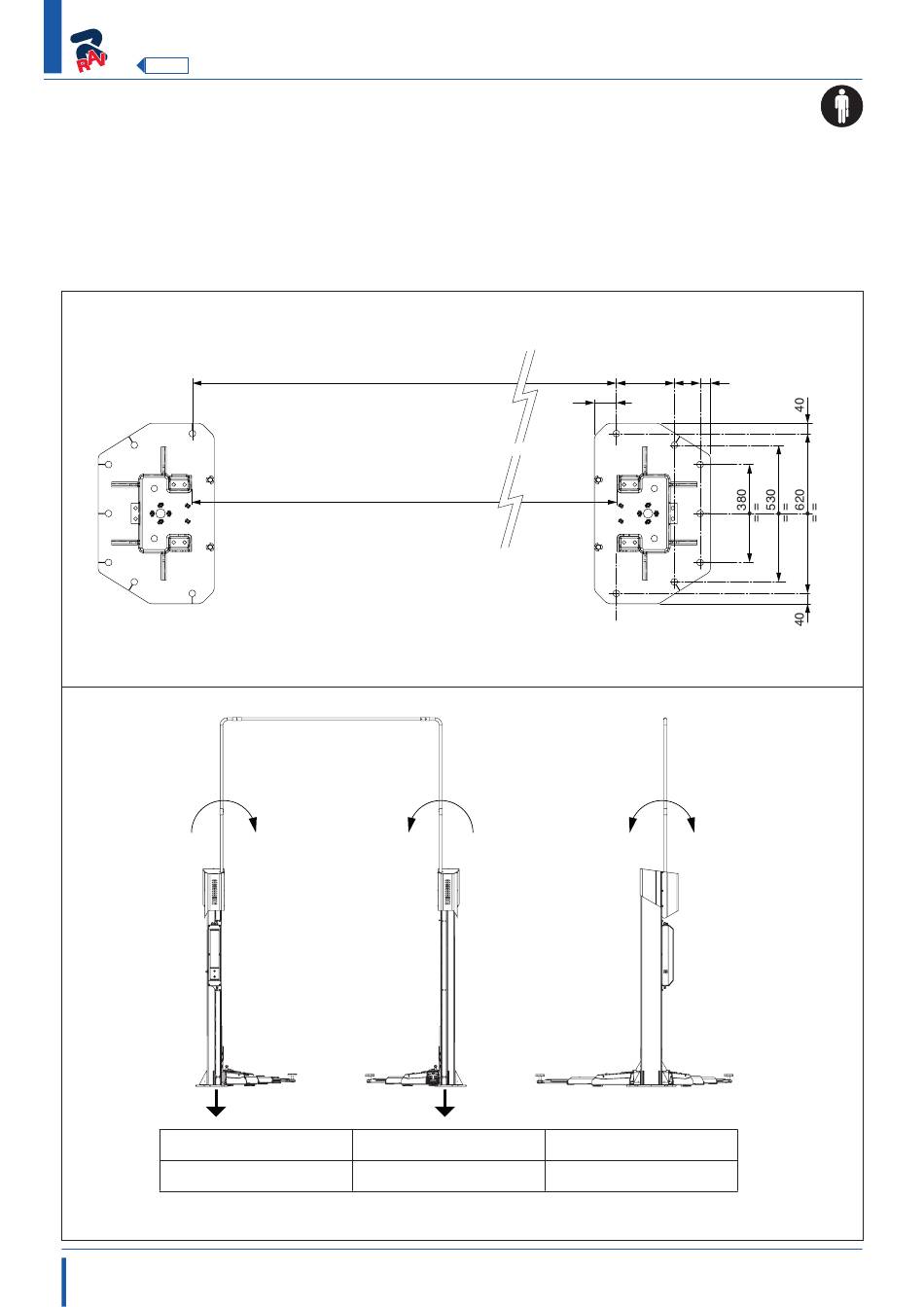

El elevador debe instalarse sobre una superficie plana y horizontal, capaz de soportar las CARGAS TRANSMITIDAS AL
PISO DE APOYO indicadas en la tabla (fig. B). Las características mínimas deben ser:
a) Calidad del hormigón: mín. C25/30
b) Espesor mínimo del piso: 160 mm (sin incluir eventuales pavimentos y las respectivas soleras) (*)
Se recomienda consultar con un técnico cualificado para la idoneidad de la instalación
(*) El espesor mínimo depende del tipo de taco utilizado
P
3350 kgf
ES_18 0473-M003-0
3094 -
INSTALACIÓN ESTÁNDAR
(2994)
3100 -
INSTALACIÓN ESTÁNDAR
(3000)
Mx Mx
P
P Mx
37KNm
KPX55LIKTA - KPX55ELIKTA
225 100 40
85
My My
My
38.5 KNm
Fig. A
Fig. B
