7.3 INSTALLATIONSANWEISUNGEN

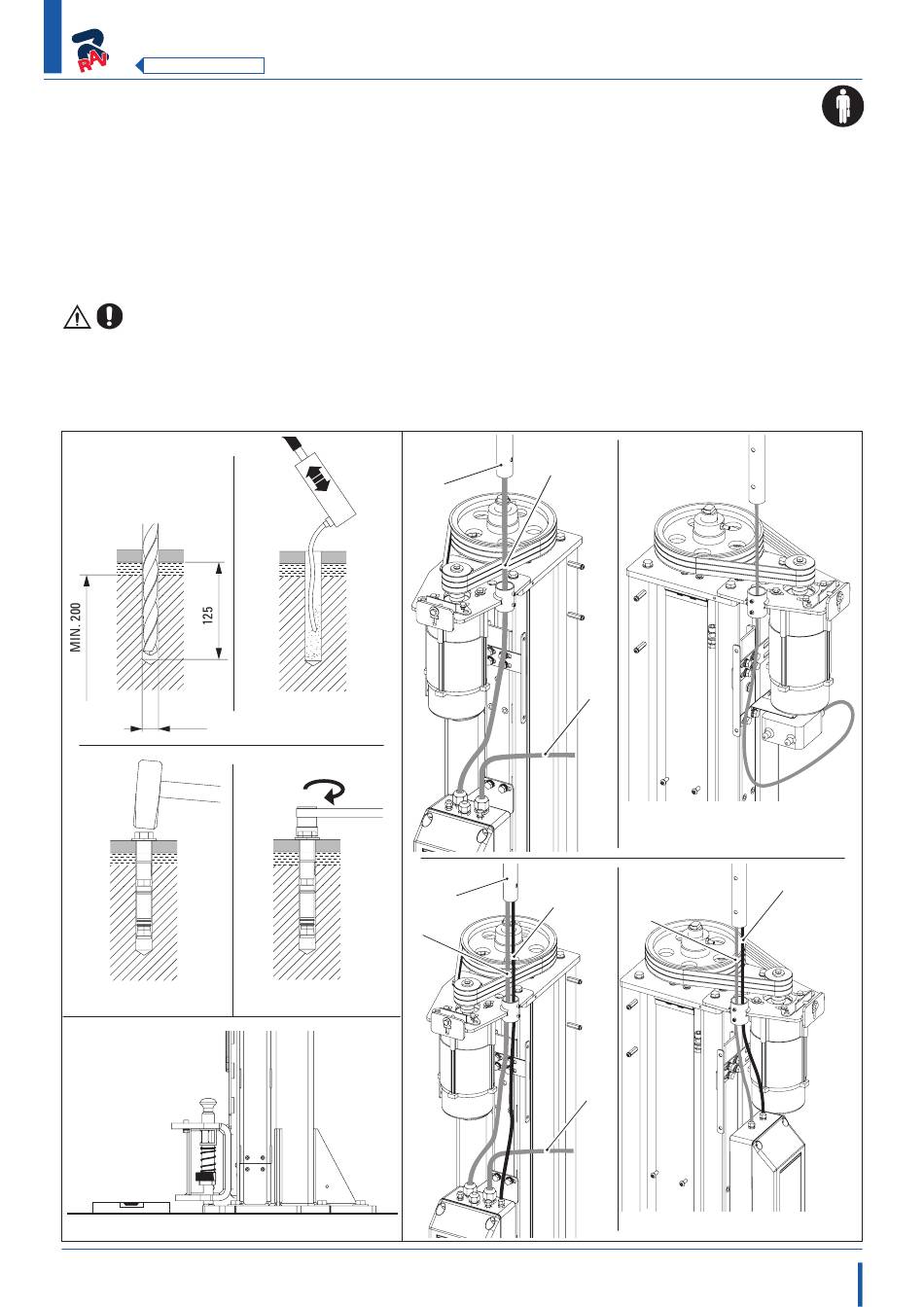

Die Säulengrundplatten dienen als Schablonen für die Bohrungen
Hinweis: Die technischen Spezifikationen des Dübelherstellers für die Montage- und Anbringungsmethoden der Dübel beachten.
Installationsvorgang:
- eine Säule vertikal positionieren;
- Eventuell unter der Basisplatte vorhandene Luftspalte ausdistanzieren (Abb. B)
- die Bohrungen anzeichnen und entsprechen dem vom Dübelhersteller angegebenen Verfahren die Bohrungen setzen;
- den Dübel in der Position befestigen;
- die andere Säule vertikal aufrichten und im in Kap. 5.2 angegebenen Abstand positionieren;
- die oben beschriebenen Bohr- und Dübeleinsetzschritte an beiden Säulen ausführen.
Nach ca. 10 Läufen unter voller Belastung das Spannmoment der Dübel überprüfen.
Diese Kontrolle ist alle 3 Monate zu wiederholen.
- Das Kabelführungsrohr (1) auf den Motorträgerplatten montieren.
- Das Stromkabel (2) (4) durch das Rohr (1) ziehen.
- Außenleitung (3).
- Die Anschlüsse am Abzweigkasten herstellen oder an den Schaltkasten unter Beachtung der numerischen Entsprechung (Abb. C).
Ø24
047303120
1
047303130
1
2
Abb. A
Abb. B
KPX55LIKTA - KPX55ELIKTA
047303021
2
3
047303110
4
2
3
4
Abb. C
0473-M003-0 DE_21
