Schnittstellen
7.2 Optische Info-Schnittstelle

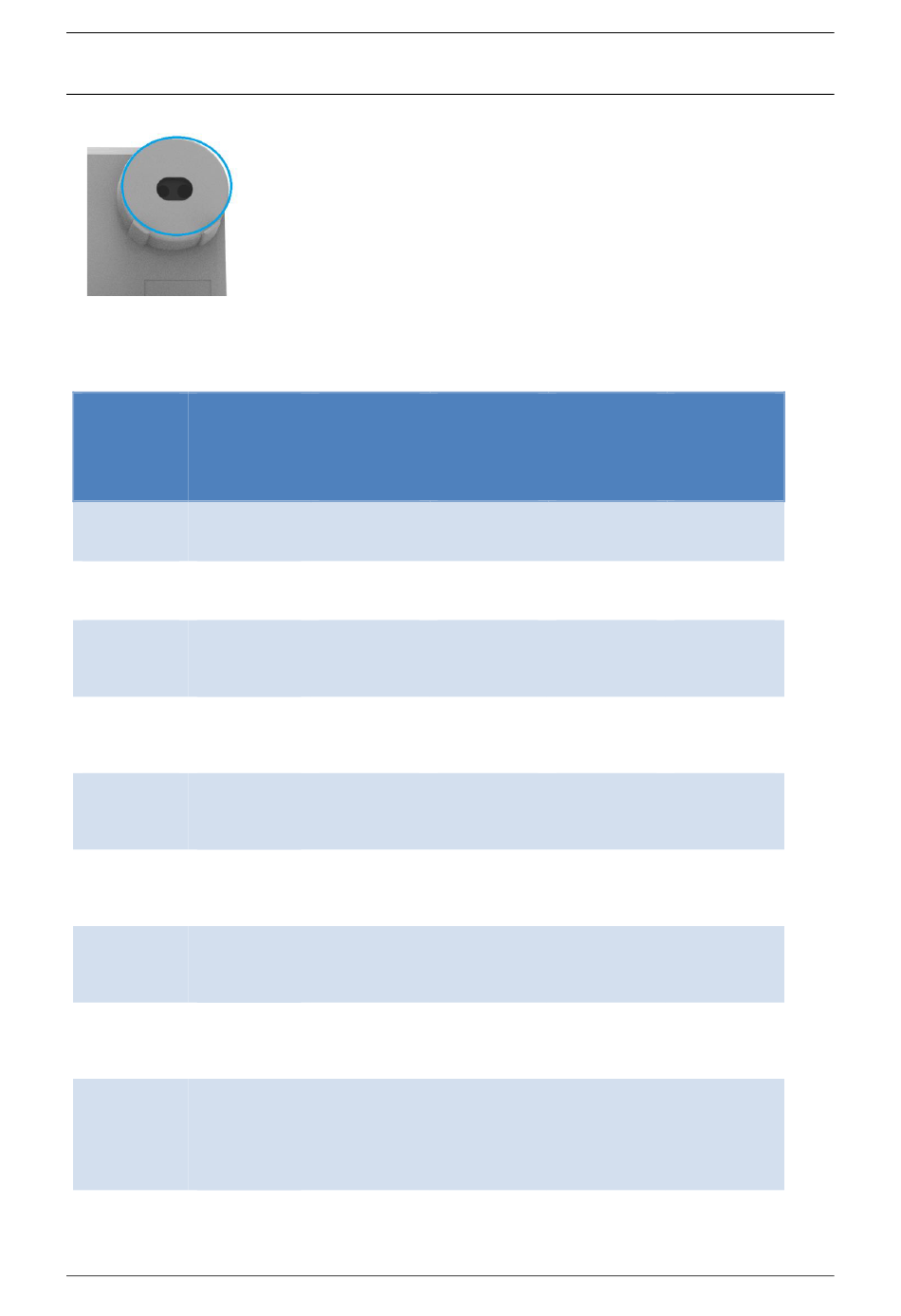

Abb. 26: Optische
Schnittstelle
OBIS-Code
Beschreibung
01 00 60 32
Hersteller-
01 01
kennung
01 00 60 01
Geräte-
00 FF
Identifikation
01 00 01 08
Totalregister
00 FF (1.8.0)
Wirkenergie
(Bezug)
01 00 01 08
Tarifregister 1
01 FF (1.8.1)
Wirkenergie
(Bezug)
01 00 01 08
Tarifregister 2
02 FF (1.8.2)
Wirkenergie
(Bezug)
01 00 02 08
Totalregister
Wirkenergie
00 FF (2.8.0)
(Lieferung)
01 00 02 08
Tarifregister 1
01 FF (2.8.1)
Wirkenergie
(Lieferung)
01 00 02 08
Tarifregister 2
02 FF (2.8.2)
Wirkenergie
(Lieferung)
01 00 10 07
Momentane
00 FF
Wirkleistung
(nur im
„vollständigen
Datensatz")
Der Datensatz ist als SML-Antwortdatei kodiert im Datenformat 8N1. Die
Übertragungsgeschwindigkeit auf der Schnittstelle beträgt 9.600 bit/s.
Seite 46 von 63
SMARTY BZ verfügt über eine optische Datenschnittstelle, die für den
Endkunden zugänglich ist. Die Schnittstelle befindet sich rechts oben am
Zähler.
Die Schnittstelle sendet Daten in Form von infraroten, für das
menschliche Auge nicht sichtbaren Lichtimpulsen aus (DIN EN 62056-
21).
Die Schnittstelle arbeite unidirektional, das heißt Daten werden nur
gesendet, nicht empfangen.
Gesendet wird, je nach Einstellung, jede Sekunde entweder ein
„reduzierter" oder ein „vollständiger" Datensatz.
3.SD
3.SD
+Ar60DTG
+-A60DTG
1-Richtungs-
2-Richtungs-
/Doppeltarif-
/Doppeltarif-
Zähler
Zähler
X
X
X
X
X
–
–
–
X
3.SD
+Ar60DTG
1-Richtungs-
/Eintarif-
Zähler
X
X
X
X
X
X
–
X
–
X
–
X
–
X
–
X
X
X
3.SD
+-A60DTG
2-Richtungs-
/Eintarif-
Zähler
X
X
X
–
–
X
–
–
X
SMARTY BZ
