Installation / Deinstallation

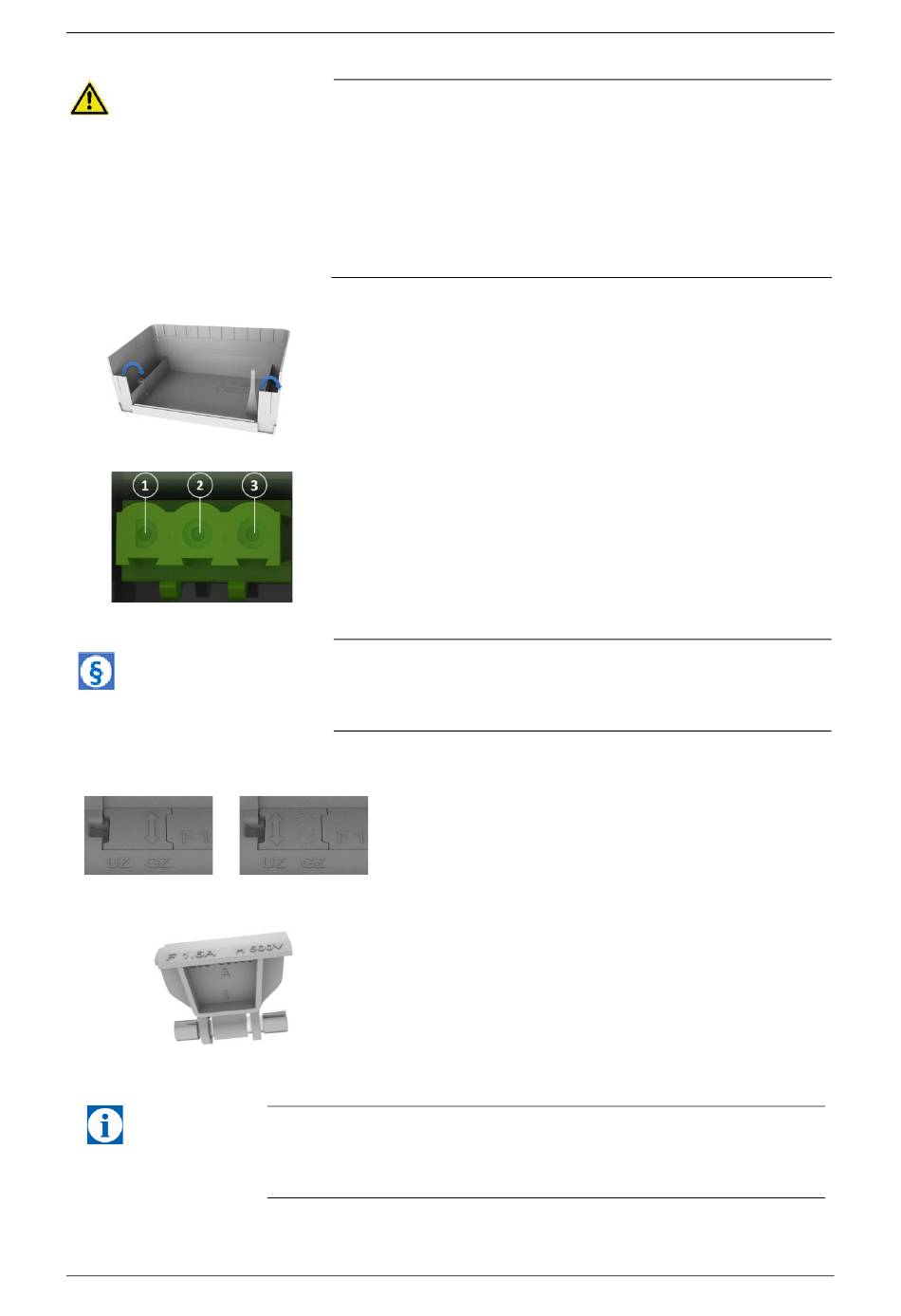

Abb. 19: Ausbruch Kabelführung
Abb. 20: Anschluss Zusatzgeräte
Abb. 21: Gezählt
Abb. 23: Sicherungshalter
Seite 26 von 63
Gefahr
Gefahr von Stromschlag durch fehlerhaft verlegte Leitungen
•
Leitungen mit berührbaren Spannungen (z. B. Antennen-
und Ethernetleitungen) in einem Mindestabstand von 10
mm zu den Leitungen mit gefährlichen Spannungen
verlegen.
•
Ist der genannte Abstand nicht einzuhalten, unbedingt
Leitungen mit doppelter Isolierung verwenden.
Anschließend die Ausbrüche für die Anschlusskabel der
Zusatzgeräte aus dem Klemmendeckel ausbrechen und die Kabel
z. B. des SMGw oder der Antenne durchführen.
1 – L3 230 V Außenleiter
2 - Nicht belegt
3 - N Neutralleiter
Ausgangsspg.: U = 230 V
Ausgangsstrom: I
Hinweis!
Bitte beachten, dass gemäß gesetzlicher Verwendungsauflagen in
Deutschland angeschlossene Zusatzgeräte nur mit ungezählter
Energie (UZ) betrieben werden dürfen!
Um festzulegen, ob die Spannungsversorgung der
Zusatzgeräte gezählt (GZ) oder ungezählt (UZ) ist, den
Jumper herausnehmen und so wiedereinsetzen, dass der
Pfeil des Jumpers auf die gewünschte Option (GZ oder UZ)
zeigt.
Abb. 22: Ungezählt
Die Sicherung für die Zusatzgeräte wieder mit der
Halterung einsetzen.
Tipp
Sind der Zähler und gegebenenfalls die Zusatzgeräte installiert und
angeschlossen, folgen der Funktionstest und die Montage sowie das
Sichern des Klemmen- und Modulfachdeckels, siehe Kapitel 5.2.
Die Spannungsversorgung der
Zusatzgeräte an die
Steckerverbindung neben dem
Klemmenblock entsprechend der
Belegung anschließen.
< 1 A
max
