Installation / Deinstallation
4.5 Installation von Zusatzeinrichtungen (z. B. SMGw)
Es können mehrere Zusatzgeräte verbaut werden. Diese sollten sich zur Montage auf einer
Hutschiene eignen. Im Allgemeinen werden die folgenden Zusatzgeräte in dieser Anordnung verbaut:

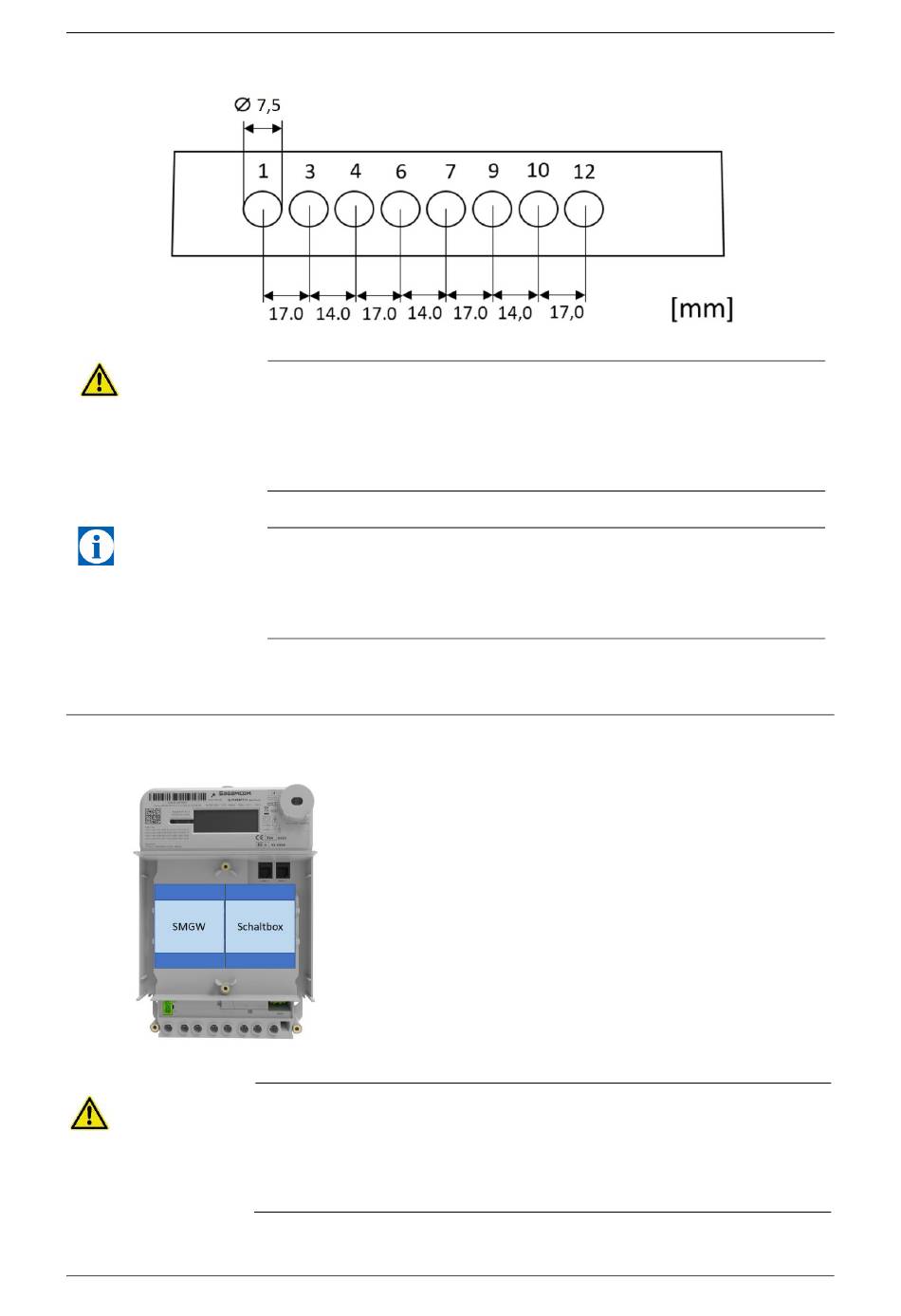

Abb. 15: Beispiel Anordnung
Zusatzgeräte
Seite 24 von 63
Abb. 14: Anschlussbereich
Warnung
Die Anschlussklemmen sind für den Anschluss von Kupferleitern
ausgelegt. Angeschlossene Adern haben direkten Kontakt mit Kupfer-
teilen im Zähler. Bei Anschluss von Leitern aus anderen Materialien kann
es zu Reaktionen (z.B. Oxidation) kommen, die den Übergangswiderstand
erhöhen und durch Erhitzung einen Brand auslösen können.
Tipp
Sollen keine Zusatzgeräte installiert werden, fahren Sie mit dem
Aufsetzen und Sichern der Deckel wie in Kapitel 5.2 beschrieben fort.
Installation der Zusatzgeräte Aufsetzen und Sichern der Modulfach- und
Klemmendeckel.
Beispiel in Abbildung links:
Anordnung Zusatzgeräte
•
•
Gefahr
Gefahr von Stromschlag durch Berühren spannungsführender Teile
•
Niemals die Anschlussklemmen des Klemmenblocks berühren.
•
Niemals die Spannungsklemmen von Anschlussleitungen berühren.
SMGw (Smart Meter Gateway)
Schaltbox
SMARTY BZ
