Produktbeschreibung

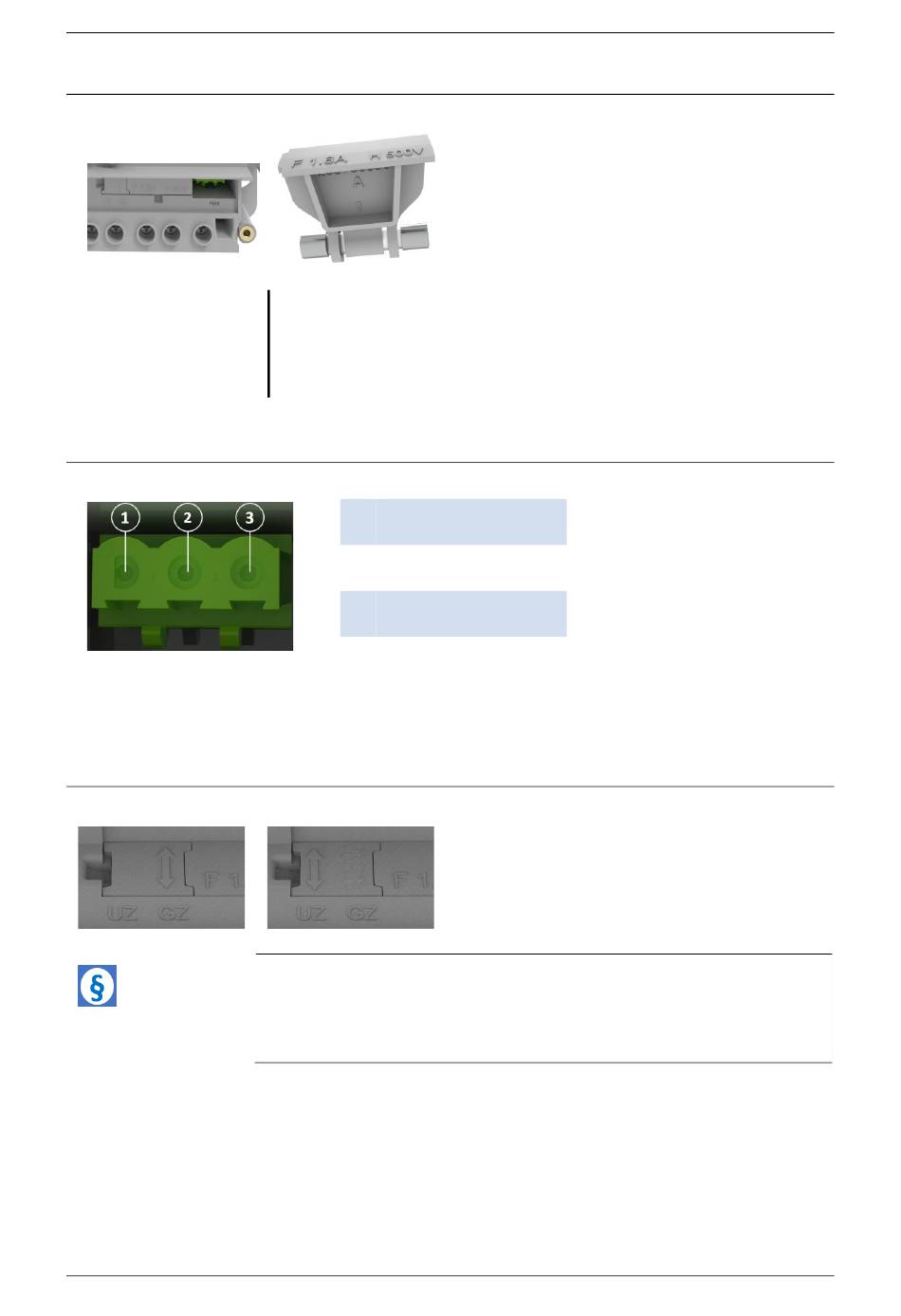

3.4 Sicherungen für Zusatzgeräte
Abb. 4: Sicherungsfach
3.5 Spannungsversorgung Zusatzgeräte (PWR)
Abb. 6: Spannungsanschluss
PWR
3.6 Spannungsversorgung Zusatzgeräte gezählt oder ungezählt
Abb. 7: GZ = gezählt
Seite 16 von 63
Abb. 5: Sicherungshalter
1
230 V (Außenleiter L3)
2
Nicht belegt
3
N Neutralleiter
Ausgangsspg.: U = 230 V
Ausgangsstrom: I
Abb. 8: UZ = ungezählt
Hinweis
Bitte beachten, dass gemäß den gesetzlichen Verwendungsauflagen in
Deutschland angeschlossene Zusatzgeräte nur mit ungezählter Energie
(UZ) betrieben werden dürfen!
Oberhalb des Klemmenblocks befindet sich
die Vorsicherung der Steckerverbindung für
die Zusatzgeräte, z. B. des Smart Meter
Gateway. (SMGw = Kommunikationseinheit
des Messsystems).
Die Sicherung wird mittels einer Halterung in
das Sicherungsfach eingeführt.
Die Sicherung ist vor Beginn der Installation
bzw. De-Installation der Zusatzgeräte aus dem
Sicherungsfach zu entfernen.
Sicherung: 1,6 A flink; 500 V
An den Spannungsanschluss
PWR (siehe Abbildung und
Tabelle links) können
Zusatzgeräte angeschlossen
werden.
Der Spannungsanschluss PWR
befindet sich oberhalb des
Klemmenblocks.
< 1 A
max
Neben dem Sicherungsfach ist ein
„Umschalter", ein sogenannter Jumper,
eingelassen, der je nach Einsteckrichtung
festlegt, ob die Spannungsversorgung der
Zusatzgeräte (z. B. SMGw) gezählt (GZ) wird
oder ungezählt (UZ) bleibt.
6,3 x 32mm
AC;
SMARTY BZ
