3.7 Klemmendeckel

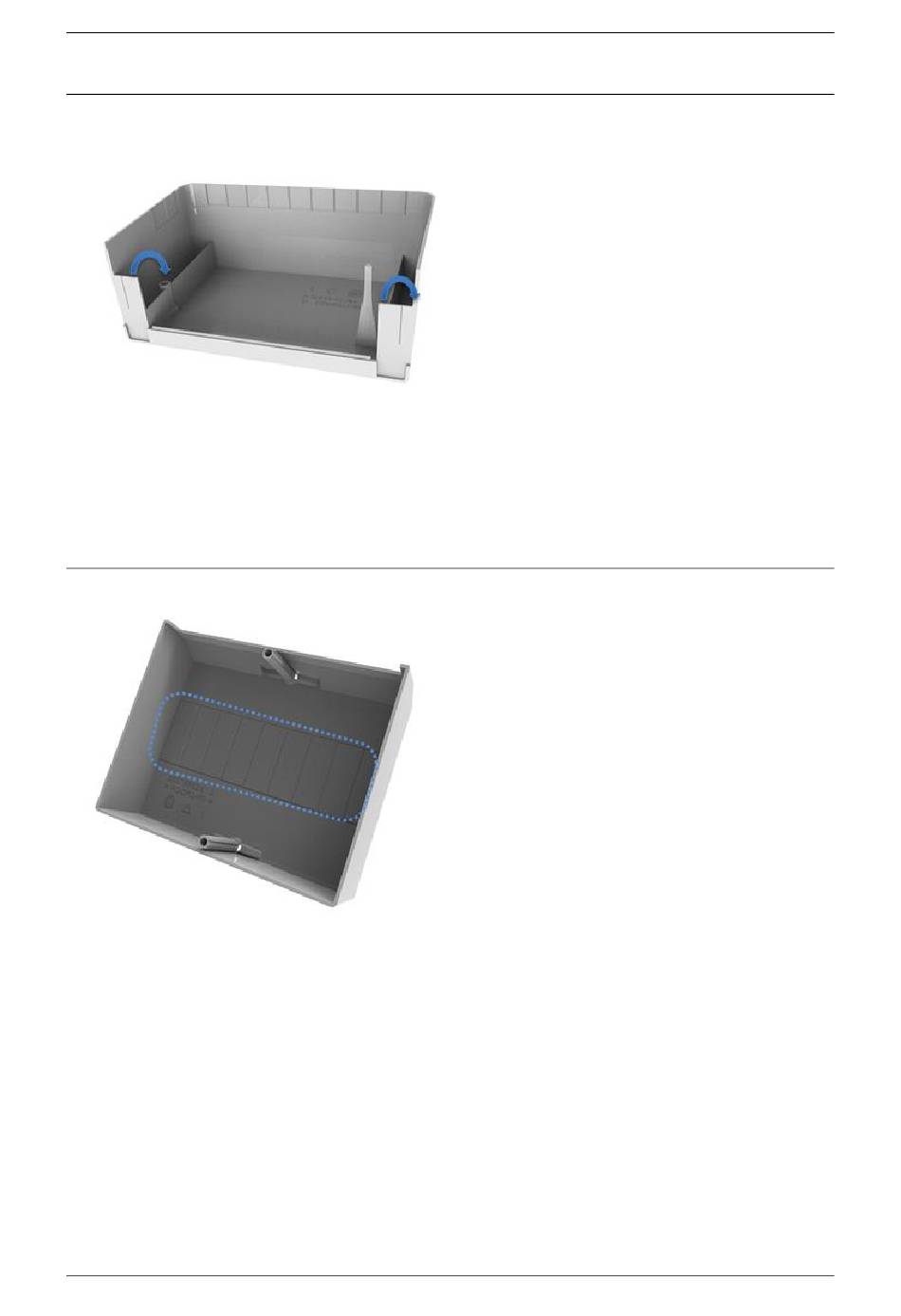

Abb. 9: Klemmendeckel mit Ausbruchstellen
3.8 Modulfachdeckel
Abb. 10: Modulfachdeckel mit Ausbruchraster
SMARTY BZ
Der Klemmendeckel ist durch
Plombierschrauben gesichert und darf nur von
autorisierten Personen entfernt werden. Er
verfügt über einen Manipulationsschutz: Jede
Entfernung des Deckels wird als
Manipulationsversuch registriert und im
Ereigniscounter des Zählers aufgeführt. Darüber
hinaus schützt der Deckel die Anschlüsse des
Zählers und der Zusatzgeräte vor Berührungen.
Der Klemmdeckel kann unabhängig vom
Modulfachdeckel abgenommen und wieder
aufgesetzt werden.
An der unteren Kante des Deckels befinden sich
seitlich Abbruchstellen (blaue Pfeile) für die
Kabeldurchführung der Spannungskabel der
Zusatzgeräte.
Der Modulfachdeckel wird auf der Vorderseite
des Zählers über die Zusatzgeräte montiert, um
diese vor Zugriff und Manipulation zu schützen.
Um ausreichend Raum zur Montage der
Zusatzgeräte zur Verfügung zu stellen, ist der
Modulfachdeckel mit herausbrechbaren
vorgeprägten Ausbrüchen in einem ½-PLE-
Raster (siehe blaue Markierung in Grafik links)
versehen. Werden Zusatzgeräte installiert,
sollten die Ausbrüche vor der abermaligen
Montage des Deckels auf den Zähler entfernt
werden.
