Installation / Deinstallation
Klemmendeckel
abnehmen
3-Punkt-Montage

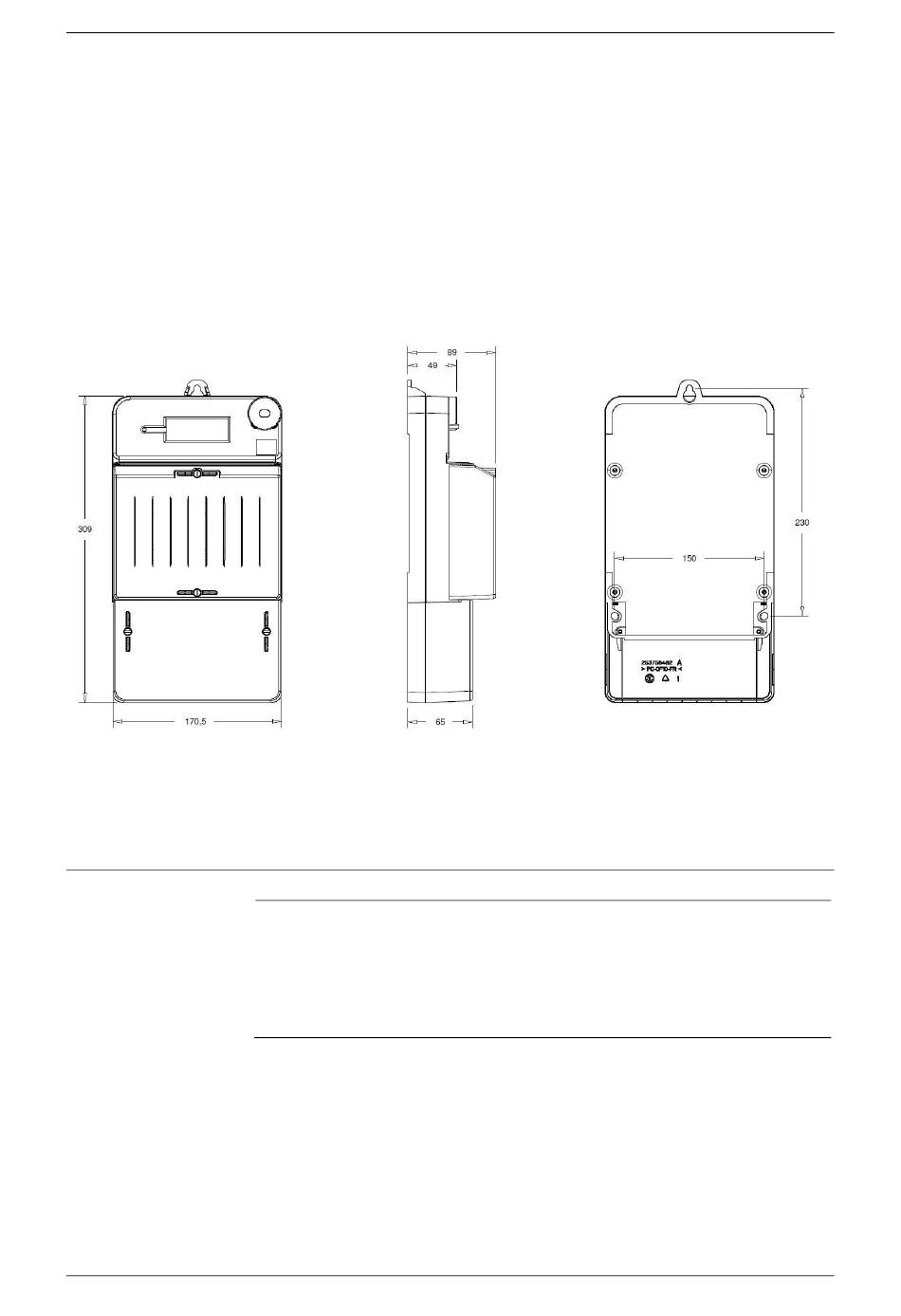

Abb. 12: Abmessungen des Zählers, Ansicht vorne, seitlich und Rückseite
4.3 Anschluss Zähler
Seite 22 von 63
1.
Die Plombierschrauben lösen.
2.
Den Deckel vorsichtig vom Gerät entfernen.
3.
Falls erforderlich können die Ausbruchstellen unten am Deckel für die
spätere Durchführung der Versorgungskabel der Zusatzgeräte entfernt
werden.
Den Zähler gemäß den Vorgaben der 3-Punkt-Montage am Montageort
ausrichten und mit den Schrauben befestigen.
Achtung
Beschädigung der Anschlussklemmen durch falsches Drehmoment
•
Das richtige Drehmoment zur Befestigung der Anschlussklemmen
beachten. Das Moment ergibt sich aus der Art der Anschlussleitung
sowie der maximalen Stromstärke gemäß IEC 60999-1.
