Schließen Sie SMARTY BZ entsprechend dem folgenden Anschlussplan an:
Bei Drehstrombetrieb schließen Sie die Phasen L1, L2 und L3 gemäß dem Anschlussplan an.
Bei Wechselstrombetrieb schließen Sie nur die Phase L3 gemäß dem Anschlussplan an. L1 und L2
(Klemmen 1, 2, 4, 6) werden nicht angeschlossen.
4.4 Direkter Anschluss bis 60 A
Übersicht Anschluss bis 60 A
Zähler direkter
Anschluss bis 60A
Min. Querschnitte
Anschluss (in mm²)
Max. Querschnitte
Anschluss (in
mm²)*
Schraubentyp
Gewindegröße
Min. Drehmoment
(Nm)
Max. Drehmoment
(Nm)
*
Bemessung orientiert an IEC 60999-1.
SMARTY BZ

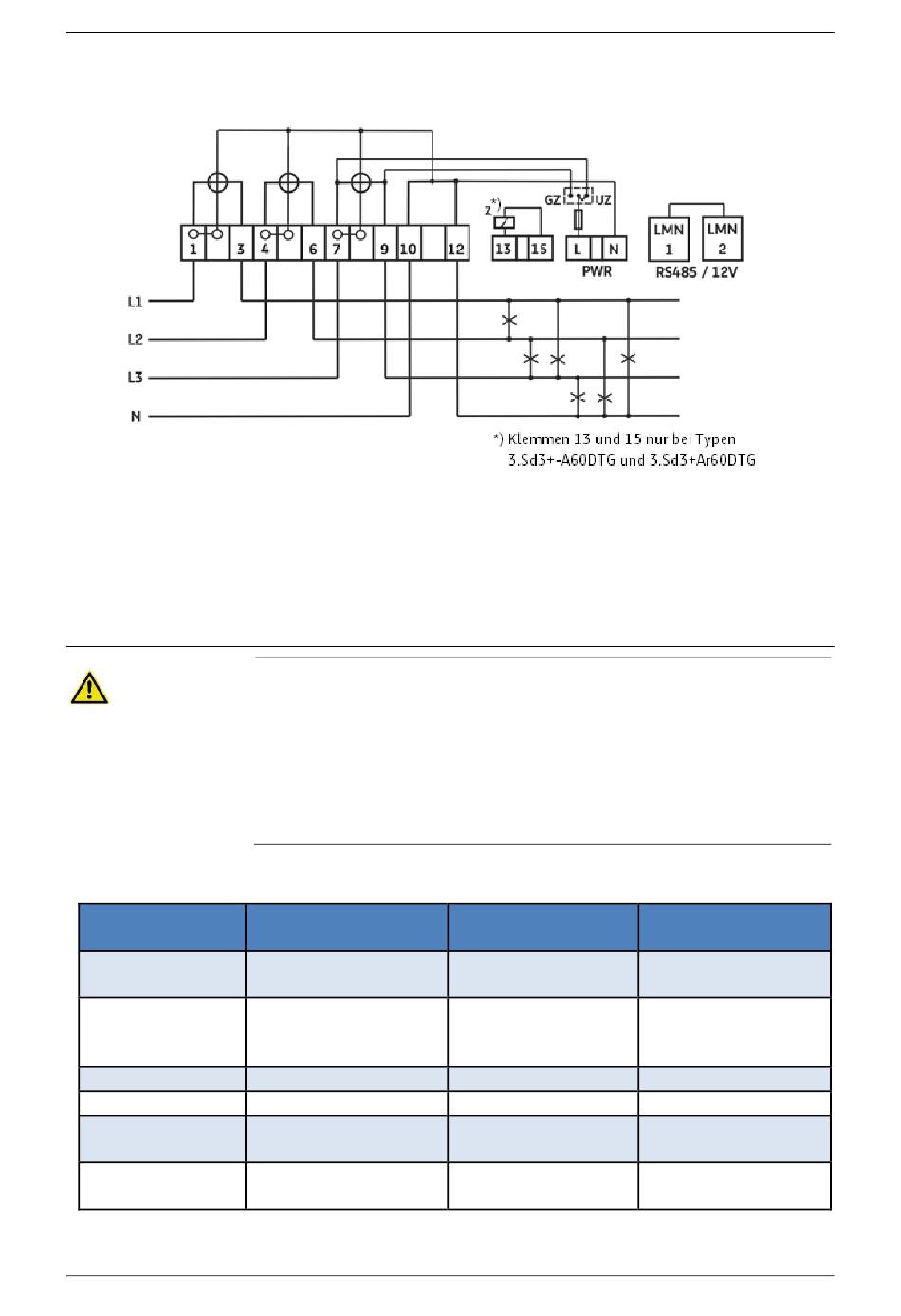

Abb. 13: Anschlussplan für den Zähler
Gefahr
Gefahr von Verletzung und Betriebsschäden durch unsachgemäße Installation
•
Immer vor dem Zähler eine Überstromschutzeinrichtung wie z. B.
einen Sicherheitsschalter für maximal 63 A einbauen.
•
Immer die Anschlussleitung gemäß der auf dem Zähler vermerkten
Stromstärke/Angabe sichern unter Berücksichtigung der geltenden
technischen Richtlinien.
Klemmen Strom und
Nullleiter
2,5
16
Kreuzschlitz PZ2
M8
>3,5
<5
Anschluss
Zusatzgeräte
-
-
Steckverbindung
-
-
-
Installation / Deinstallation
Zusatzklemmen
0,2
2,5
Schlitz 0,6x3,5mm
M3
0,5
0,6
Seite 23 von 63
