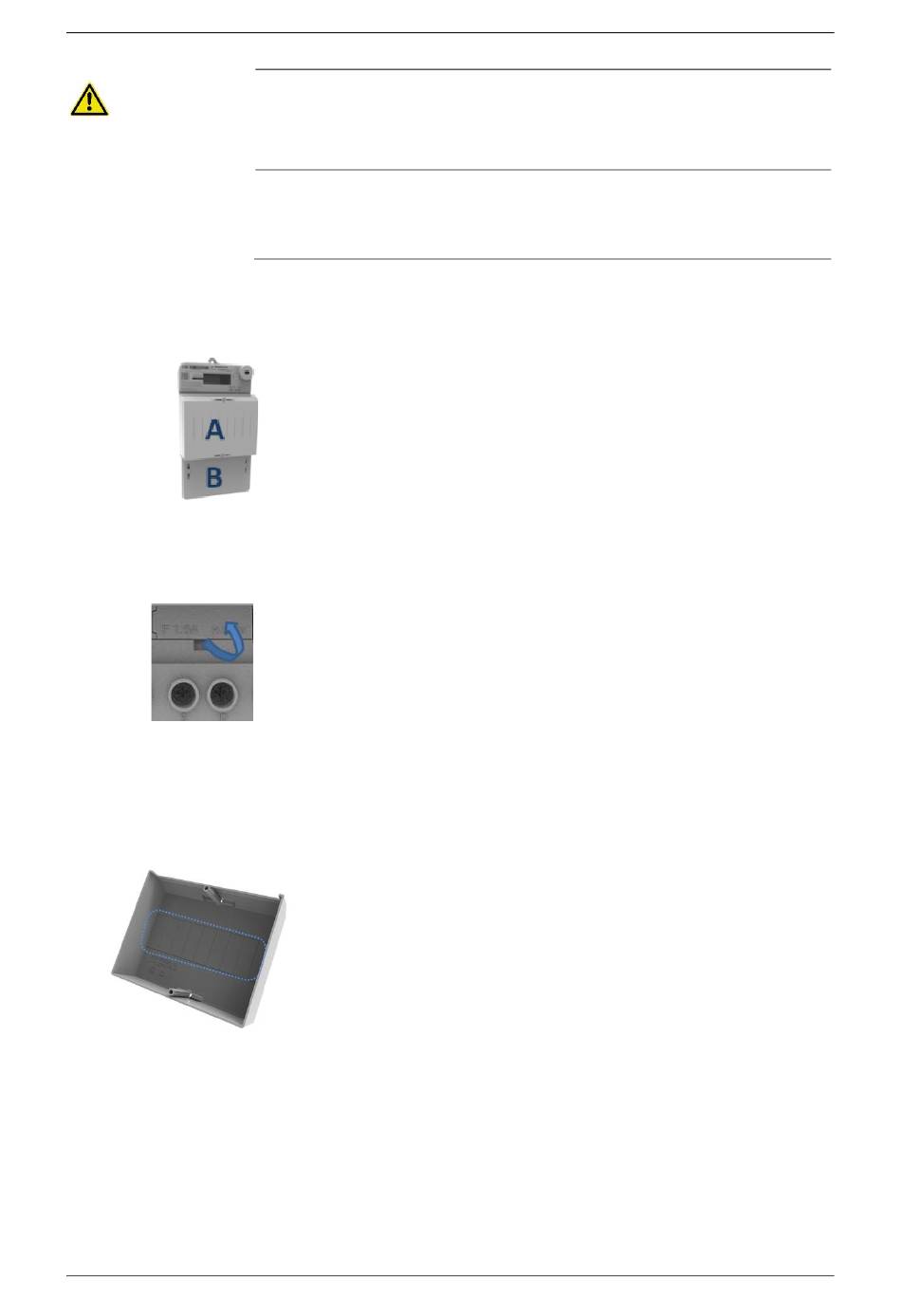

Installieren Sie die Zusatzgeräte gemäß der Reihefolge der folgenden Schritte:
Abb. 16: Deckel entfernen
Abb. 17: Sicherungshalter entfernen
Zusatzgerät montieren
Abb. 18: Ausbruch Modulfachdeckel
SMARTY BZ
Gefahr
Gefahr von Stromschlag
•
Sicherung für Zusatzeinrichtungen entfernen.
Hinweis
Zum Anschließen des Zusatzgeräts unbedingt die Installationsanleitung für
das jeweilige Zusatzgerät beachten!
Den Modulfachdeckel (A) und den Klemmendeckel (B) vom
Zähler entfernen.
Den Anschluss für die Zusatzeinrichtung komplett spannungsfrei
schalten. Zu diesem Zweck den Sicherungshalter inklusive der
Sicherung aus dem Sicherungsfach oberhalb des Klemmenblocks
entfernen.
Das Zusatzgerät im Modulfach oben auf die Hutschiene setzen.
Das Zusatzgerät unten andrücken, bis die Halterung des
Zusatzgeräts auf der Hutschiene hörbar einrastet.
Die Öffnungen auf der Vorderseite des Modulfachdeckels
(Rasterausbrüche) für die Zusatzgeräte mit einem Messer
ausschneiden.
Installation / Deinstallation
Seite 25 von 63
