Wellsystem MEDWAVE Original-Gebrauchsanweisung Seite 64

Anhang
Störfestigkeitsprüfungen IEC 60601 - Prüfpegel Übereinstimmungspegel Elektromagnetische Umgebung –
Geleitete HF-Störgrößen
IEC 61000-4-6
Gestrahlte HF-Störgrößen
IEC 61000-4-3
Anmerkung 1: Bei 80 MHz und 800 MHz gilt der höhere Wert.
Anmerkung 2: Diese Leitlinien treffen eventuell nicht in allen Situationen zu. Die Ausbreitung elektromagnetischer Wellen wird durch Absorptionen
und Reflexionen von Gebäuden, Gegenständen und Personen beeinflusst.
a Die Feldstärke stationärer Sender (z. B. Basisstationen von Funktelefonen (Mobil-/Schnurlostelefone) und mobilen Landfunkdiensten,
Amateurstationen, MW- und UKW-Rundfunk- und Fernsehsender) kann auf theoretischem Wege nicht genau vorherbestimmt werden. Um die von
stationären HF-Sendern verursachte elektromagnetische Umgebung zu ermitteln, ist eine Untersuchung des Standortes zu empfehlen. Wenn die
ermittelte Feldstärke am Einsatzort des Massagegerätes den oben angegebenen HF-Übereinstimmungspegel überschreitet, muss das Gerät
hinsichtlich seines normalen Betriebs beobachtet werden. Wenn ungewöhnliche Leistungsmerkmale beobachtet werden, kann es notwendig sein,
zusätzliche Maßnahmen zu ergreifen, wie z. B. die Neuorientierung oder Umsetzung des Gerätes.
b Über den Frequenzbereich von 150 kHz bis 80 MHz muss die Feldstärke kleiner als 3 V/m sein.
64/70
7.1.3
Das Massagegerät wellsystem MEDWAVE ist für den Betrieb in der unten
angegebenen elektromagnetischen Umgebung bestimmt. Der Betreiber die-
ses Gerätes sollte sicherstellen, dass es in einer solchen Umgebung benutzt
wird.
3 V rms 150 kHz bis 80 3 V rms 150 kHz bis 80
MHz außerhalb der MHz außerhalb der ISM-
ISM-Frequenzbänder, 6 Frequenzbänder, 6 V RMS
V RMS in ISM- und in ISM- und Amateurfunk-
Amateurfunk- Frequenzbändern
Frequenzbändern
Modulation:
Modulation:
80% AM bei 1kHz
80% AM bei 1kHz
10 V/m 80 MHz bis 2,7GHz 10 V/m 80 MHz bis 2,7GHz
Modulation: Modulation:
80% AM bei 1kHz 80% AM bei 1kHz
27 V/m 385 MHz 27 V/m 385 MHz
Modulation: Modulation:
Pulsmodulation: 18 Hz Pulsmodulation: 18 Hz
28 V/m 450 MHz 28 V/m 450 MHz
Modulation: Modulation:
FM ± 5 kHz Hub 1 kHz Sinus FM ± 5 kHz Hub 1 kHz Sinus
9 V/m 710, 745, 780 MHz 9 V/m 710, 745, 780 MHz
Modulation: Modulation:
Pulsmodulation: 217 Hz Pulsmodulation: 217 Hz
28 V/m 810, 870, 930 MHz 28 V/m 810, 870, 930 MHz
Modulation: Modulation:
Pulsmodulation: 18 Hz Pulsmodulation: 18 Hz
28 V/m 1720, 1845 MHz 28 V/m 1720, 1845 MHz
Modulation: Modulation:
Pulsmodulation: 217 Hz Pulsmodulation: 217 Hz
28 V/m 1970, 2450 MHz 28 V/m 1970, 2450 MHz
Modulation: Modulation:
Pulsmodulation: 217 Hz Pulsmodulation: 217 Hz
9 V/m 5240, 5500, 5785 MHz 9 V/m 5240, 5500, 5785 MHz
Modulation: Modulation:
Pulsmodulation: 217 Hz Pulsmodulation: 217 Hz
Tabelle 204: Leitlinien und Herstellererklä-
rung – Elektromagnetische Störfestigkeit
Leitlinien
Tragbare und mobile Funkgeräte
werden in keinem geringeren Abstand
zum wellsystem MEDWAVE ein-
schließlich der Leitungen als dem
empfohlenen Schutzabstand verwen-
det, der nach der für die Sendefre-
quenz geeigneten Gleichung berech-
net wird.

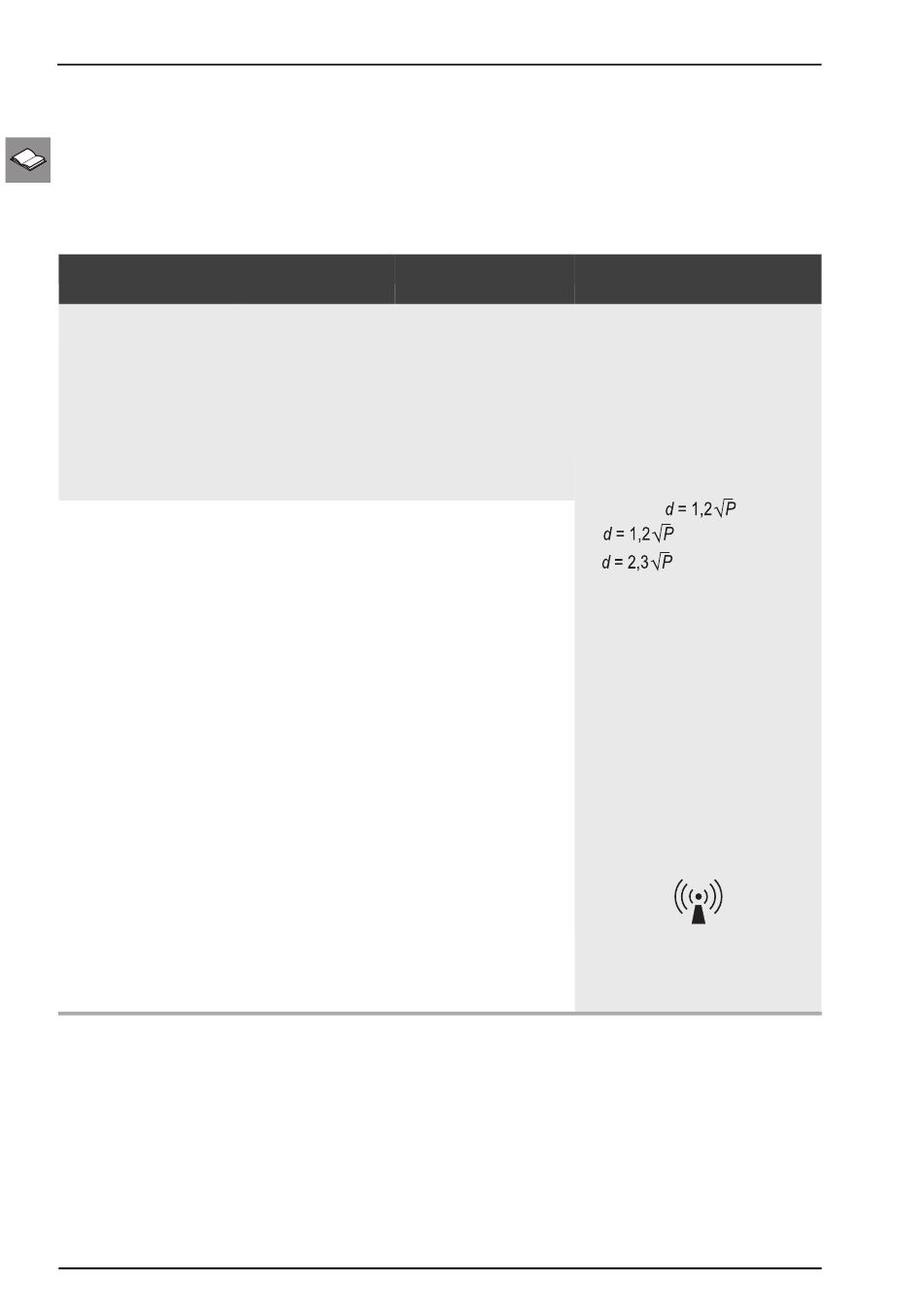

Empfohlener Schutzabstand:
Mit P als der maximalen Ausgangs-
leistung (Nennleistung) des Senders
in Watt (W) gemäß Angaben des
Senderherstellers und als dem emp-
fohlenen Schutzabstand in Metern
(m).
Die Feldstärke stationärer Funksen-
der ist bei allen Frequenzen
einer Untersuchung vor Ort
als der Übereinstimmungspegel.
In der Umgebung von Geräten, die
das folgende Bildzeichen tragen, sind
Störungen möglich.
80 MHz bis 800 MHz
800 MHz bis 2,7 GHz
gemäß
b
geringer
a
