gilles.tooling FXR- A01 Anbauanleitung Seite 9

Inhaltsverzeichnis

Werbung

FXR-A01
Anbauanleitung/Manual
OEM
M8x25-7985
OEM
BR-05
OEM

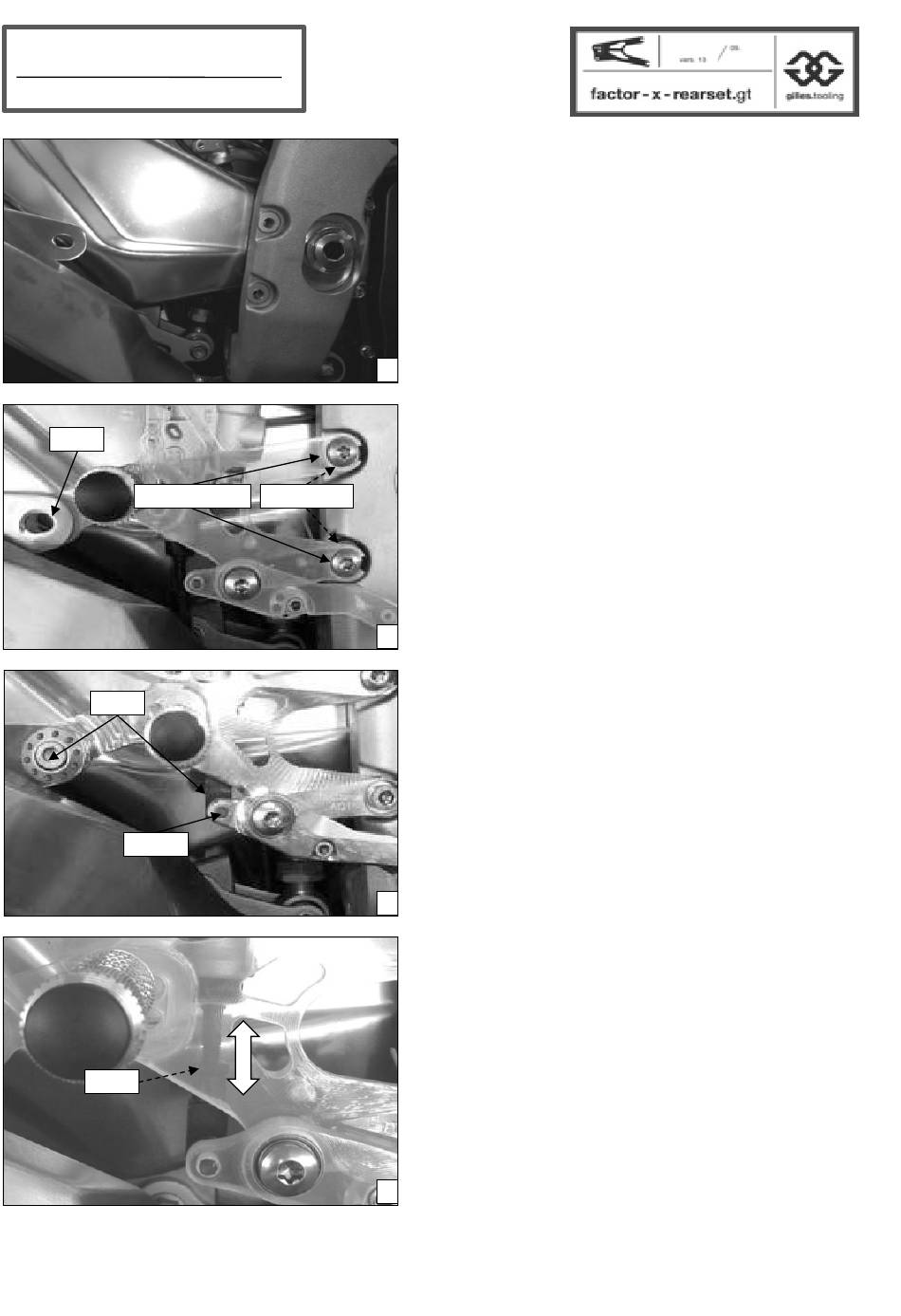

Rechts:
-Rastenanlage,Bremszylinder und Stopplichtschalter
demontieren(5).
Right hand side:
-Remove original rearsets, brake cylinder and
stoplight switch(5).
5
-OEM Gummi mit Buchse in Auspuffhalter einsetzen.
-Grundplatten GR-A01 mit Schrauben
M8x25-7985 und Distanz DS20-8-6 an Rahmen
befestigen(6).
Anzugsdrehmoment: 20 Nm
DS20-8-6
-Insert OEM rubber and collar into exhaust holder
UAH-11.
-Fasten base plates GR-A01 with
M8x25-7985 bolts and DS20-8-6 collars onto
frame(6).
Tightening torque: 20 Nm
6
-Auspuff mit OEM Schraube und Mutter
befestigen(7).
Anzugsdrehmoment: 20 Nm
-OEM-adapter Bremsbetätigung auf pin
BR-05 aufschieben.
-Fix exhaust with OEM bolt and nut(7).
Tightening torque: 20 Nm
-Slide OEM-brake adapter onto brake pin
BR-05.
7
-Kolbenstange in OEM-adapter einstellen(8) bis sich
die Bremszylinderverschraubung M6x25-7380 mit
OEM Fersenschützer leicht in den
Bremszylinder einschrauben lässt(8+9).
Hinweis:
-Bremszylinder darf bei der Montage der
Schrauben nicht gedrückt werden !!!
-Druckstange nach der Einstellung kontern.
-Bremszylinder und OEM Fersenschützer mit
Schrauben M6x25-7380 und DS12-6-6
festschrauben(9).
Anzugsdrehmoment: 10 Nm
8
