3.2.1 Preparazione della pistola
Usare sempre viti prigioniere di alta qualità con accensione
a punta di contatto per saldatura a scarica capacitiva,
conformi alle norme e di metallo compatibile con la
saldatura da effettuare.
Una volta selezionata la vite prigioniera da saldare in base
a tipo, diametro, lunghezza e materiale, usare e regolare il
morsetto di fi ssaggio secondo il diametro corrispondente.
Inserire la vite prigioniera nel morsetto X in modo che sia
ben tenuta ferma dalle quattro molle.
Regolare la sporgenza della vite prigioniera dal davanti del
morsetto fi no a 1 ÷ 1,5 mm usando la vite V, poi serrare
con il dado W (fi gura 2).
Inserire il morsetto X nel portapunta della pistola (fi g. 2),
premere fi nché non si sente che è arrivato in fondo e
stringere il dado S usando la chiave esagonale da 17-mm
in dotazione.
3.3 DESCRIZIONE FUNZIONI VISUALIZZATE SUL
DISPLAY A.

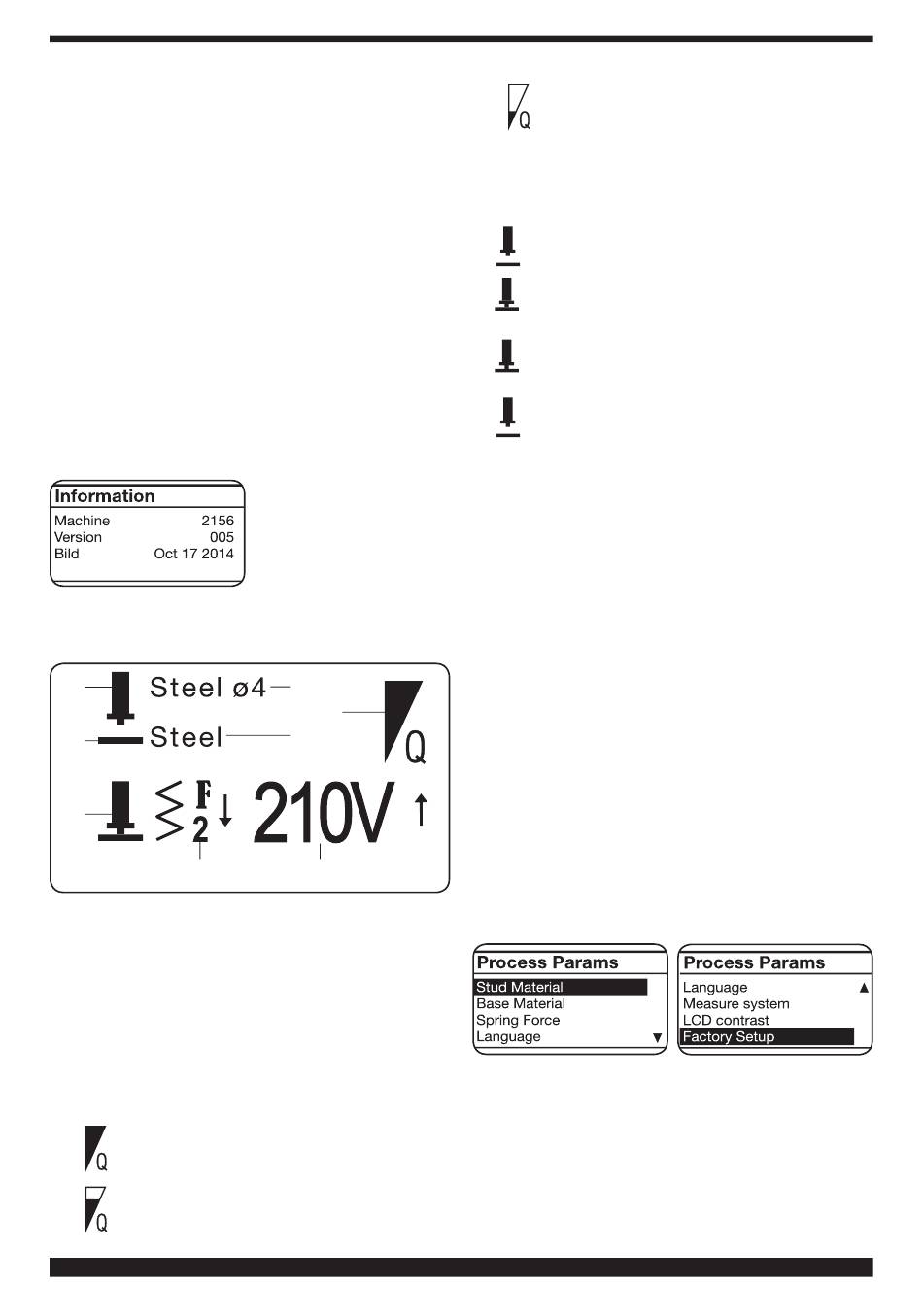

Qualche secondo dopo sul display A compare la seguente
schermata:
a
b
f
g
a Prigioniero
b
Materiale base
c Materiale del rivetto e relative dimensioni
NOTA: la lunghezza massima del rivetto che può
essere utilizzato è 30mm (1-1/4")
d
Tipo di materiale base
e Indicazione relativa alla qualità della saldatura.
Questo simbolo con la lettera Q indica che i materiali
del prigioniero e del materiale base che sono stati
scelti sono saldabili, poco saldabili oppure non
saldabili (Vedi tabella 1).
buona saldabilità
bassa saldabilità
All manuals and user guides at all-guides.com
All'accensione della
macchina il display A, per
qualche istante, visualizza: il
numero di articolo della
macchina, la versione, la
data di sviluppo del software.
c
e
d
h
non saldabili
f Indicazioni/avvertenze durante la fase di saldatura.
Durante le fasi di saldatura questi simboli forniscono
delle indicazioni relative al processo:
f
f fi sso: indica che il generatore è pronto per
eseguire una saldatura.
f
f fi sso: Indica che il prigioniero è in contatto con
il materiale base ed il generatore è pronto
per eserguire la saldatura.
f
f lampeggiante: Indica che dopo avere eseguito
la saldatura non è stata sfi lata la pinza X
della pistola dal prigioniero
f
f lampeggiante: Indica che, dopo aver eseguito la
saldatura, è premuto il pulsante di start e
il microinterruttore all'interno della pistola
durante la carica dei condensatori.
g Valore suggerito della forza della molla posta all'interno
della pistola (se si modifi ca della regolazione della
forza si suggerisce di modifi care anche il valore
indicato sul display in modo che in futuro questa
modifi ca resterà memorizzata. La modifi ca rispetto al
valore suggerito sarà indicata da una freccia rivolta
verso l'alto se viene aumentata oppure verso il basso
se viene diminuita)
h
Tensione di carica dei condensatori (la modifi ca della
regolazione della tensione rispetto al valore suggerito
sarà indicata da una freccia rivolta verso l'alto se viene
aumentata oppure verso il basso se viene diminuita).
Durante la regolazione il valore della tensione
lampeggia ad indicare che il generatore sta lavorando
per raggiungere il valore richiesto.
Quando il valore della tensione lampeggia non è
possibile eseguire la saldatura.
3.3.1 IMPOSTAZIONI
Premere per almeno 2 secondi la manopola G per entrare
nel menu "Process Params" (Parametri di processo).
In questo menu sono disponibili i seguenti parametri:
- Stud Material
- Base material
- Spring Force
- Language
- Measure sistem
- LCD contrast
- Facrory Setup
Per entrare all'interno di ciascun parametro selezionarlo
5
