5 Inserire a fondo la spina della pistola nella presa C e
ruotare in senso orario.
6 Accendere la saldatrice con l'interruttore E. (l'accen-
sione e lo spegnimento non vanno ripetuti con fre-
quenza perché la dissipazione dell'energia contenuta
nei condensatori può causare riscaldamento e danni).
7 Per limitare l'esposizione al campo magnetico tenere il
cavo della pistola dal lato della mano che la impugna,
evitando di avvolgersi con il cavo.

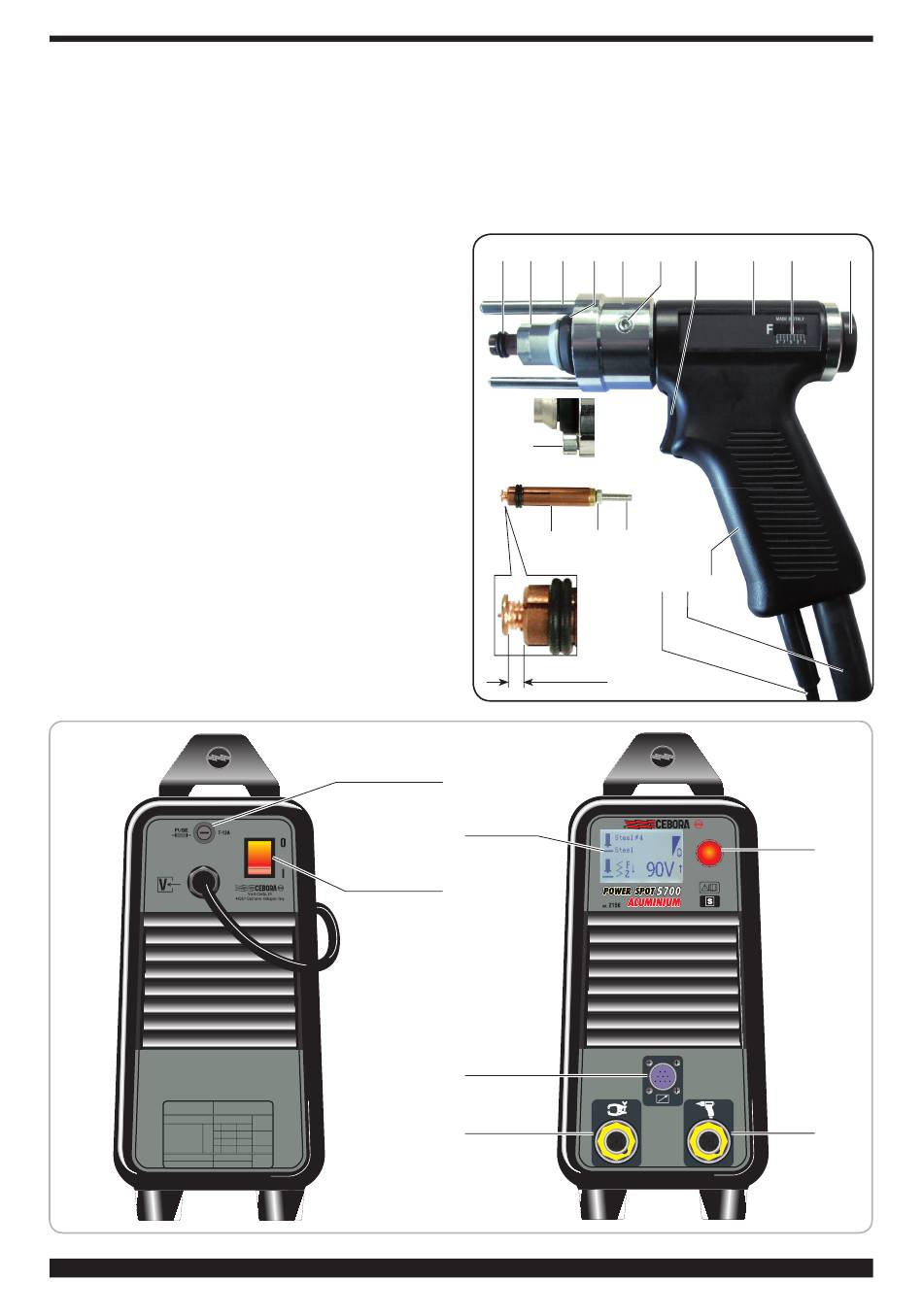

3.1 DESCRIZIONE DELL'APPARECCHIO

A- Display per impostazione e controllo dell'inverter
B- Morsetto di uscita positivo
C- Morsetto di uscita negativo
D- Connettore pulsante torcia
E- Interruttore generale
F- Fusibile Ø 6,3x32 (ritardato). L'apparecchio è dotato
di fusibile 12A-T.
G- Manopola
per impostazione
operazioni di saldatura.
3.2 DESCRIZIONE DELLA PISTOLA
K- Corpo della pistola
L- Impugnatura
M- Cavo di comando
N- Cavo corrente di saldatura
O- Pulsante comando saldatura (funziona solo con la
pistola premuta contro la lamiera)
P- Indicatore impostazione di forza
Q- Vite regolazione forza (aumenta girando in senso
orario)
R- Anello per sostenere il distanziale Z
4
All manuals and user guides at all-guides.com
S- Ghiera pressacavo
T- Soffi etti di sicurezza
U- Viti di fi ssaggio anello R
V- Vite per regolare la sporgenza della vite prigioniera
W- Dado di fi ssaggio.
X- Morsetto di tenuta vite prigioniera
Y- Vite
Z- Distanziale
e controllo delle
F
A
E
D
B
Fig. 1
X S Z T
R U
Y
X W V
M N L
1÷1,5 mm
Fig. 2
O K P Q
G
C
