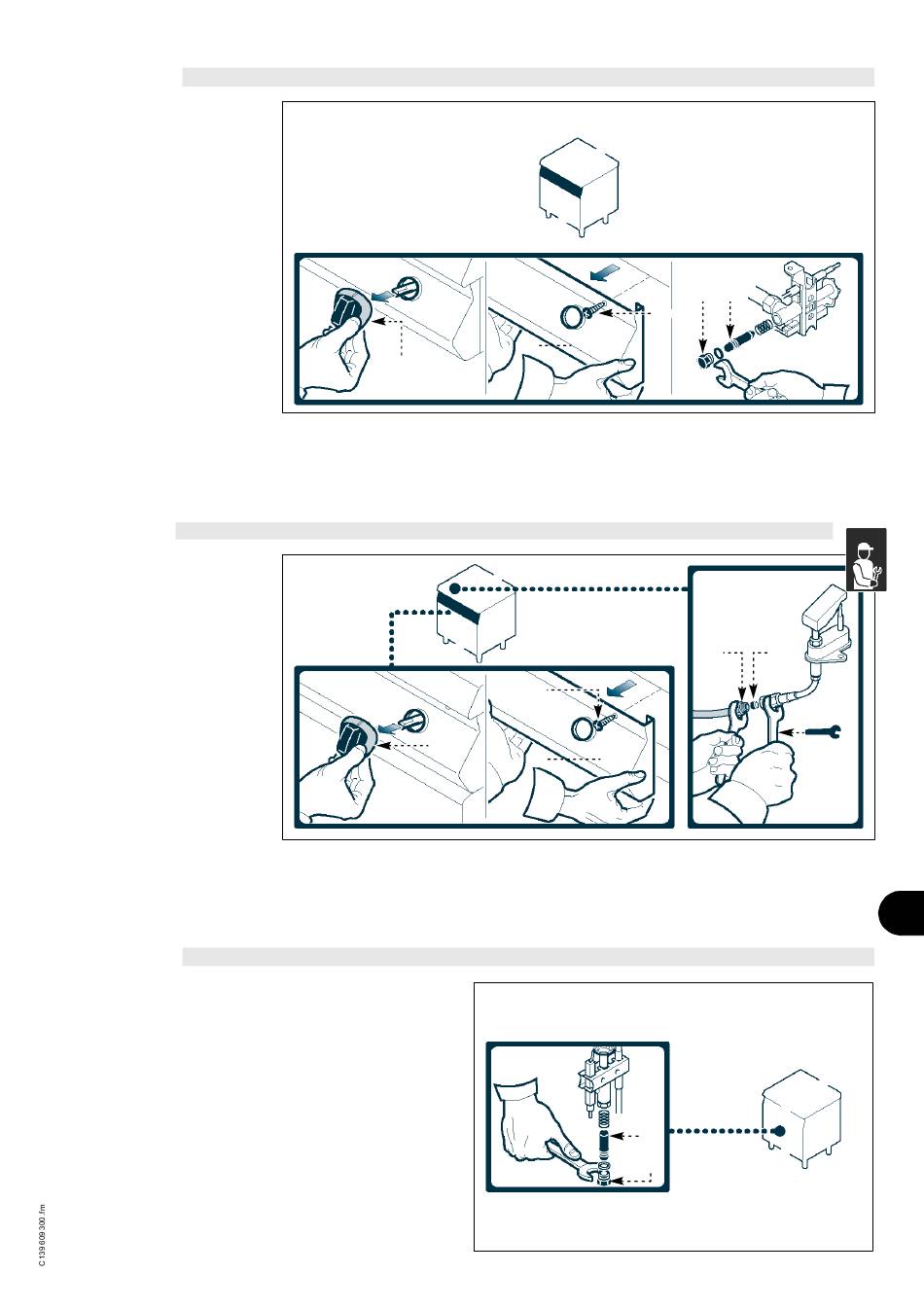

REMPLACEMENT DE LA BUSE VEILLEUSE PILOTE BRÛLEUR DE LA PLAQUE
Pour cette opération, procé-
der comme suit.
1 - Fermer le robinet d'ali-
mentation du gaz.
2 - Extraire la manette (A).
3 - Dévisser les vis (B) et
démonter le tableau de
commandes (C).
4 - Dévisser le raccord (D).
5 - Extraire la buse (E) et la
remplacer par
adaptée au type de gaz
utilisé (voir tableau à la
fin du manuel).
6 - Revisser le raccord (D).
7 - Remonter le tableau de
commandes (C) et la manette (A) à la fin de
l'opération.
REMPLACEMENT DE LA BUSE VEILLEUSE PILOTE DU BRÛLEUR FOURNEAU
Pour cette opération, procé-
der comme suit.
1 - Fermer le robinet d'ali-
mentation du gaz.
2 - Enlever la manette (A).
3 - Dévisser les vis (B) et
démonter le tableau de
commandes (C).
4 - Démonter le tuyau (D).
5 - Enlever la buse (E) et la
remplacer par
adaptée au type de gaz
utilisé (voir tableau à la
fin du manuel).
6 - Remonter le tuyau (D), le tableau de comman-
des (C) et les manettes de commande (A).
REMPLACEMENT DE LA BUSE VEILLEUSE PILOTE DU BRÛLEUR DU FOUR
Pour cette opération, procéder comme suit.
1 - Arriver à la veilleuse pilote par l'ouverture si-
tuée sous l'appareil.
2 - Dévisser le bouchon (B).
3 - Extraire la buse (C) et la remplacer par celle
adaptée au type de gaz utilisé (voir tableau à la
fin du manuel).
4 - Remonter le bouchon (B).
