Freie Einstellungen
− Linear
Der Hub folgt proportional dem Stellwert.
− Gleichprozentig
Der Hub folgt exponentiell dem Stellwert.
− Gleichprozentig invers
Der Hub folgt exponentiell invers dem Stellwert.
Linear

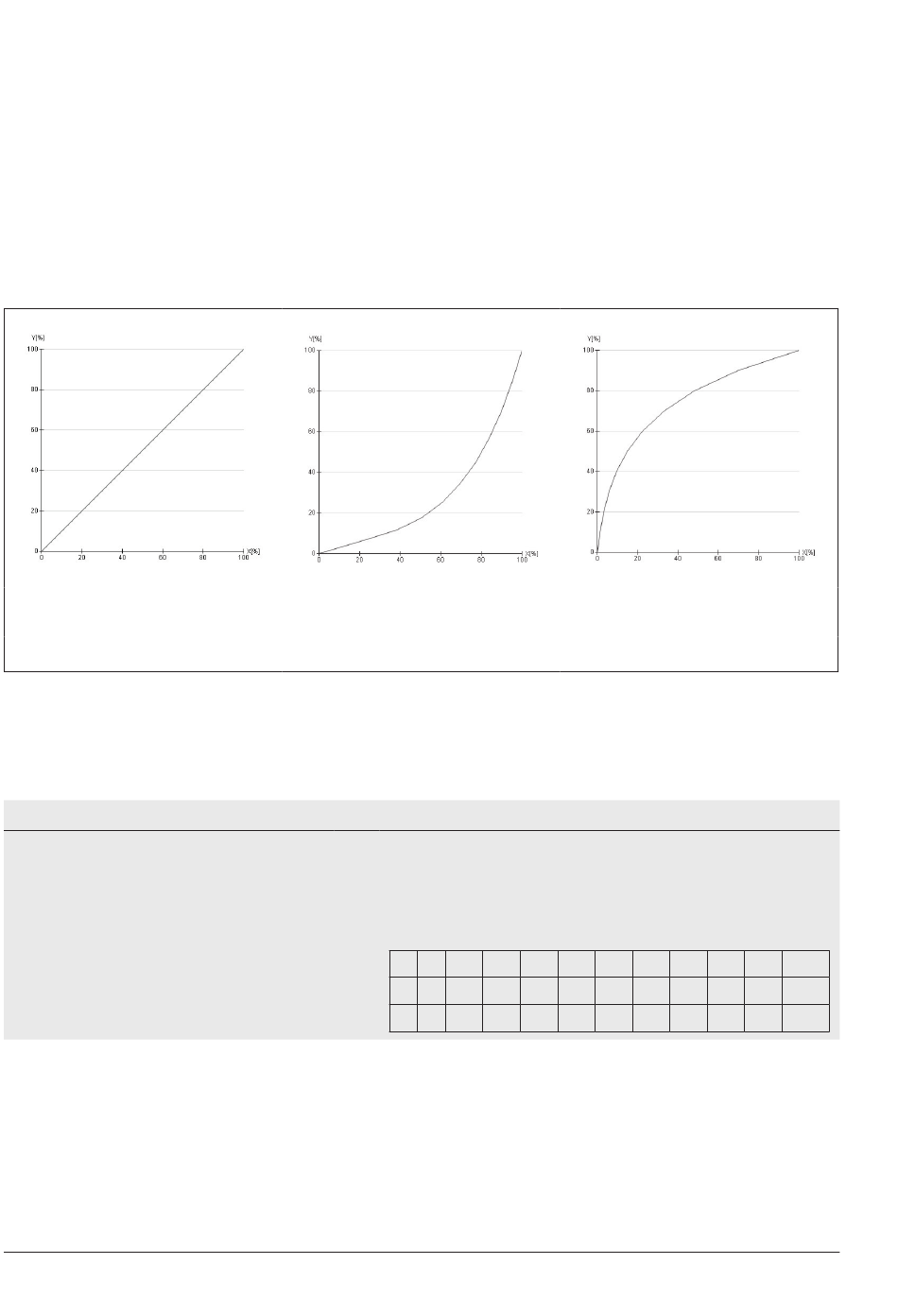

Bild 2: Kennlinien
− Benutzerdefiniert
Ausgehend von der zuletzt gewählten Kennlinie kann eine neue Kennlinie über elf Punkte
definiert werden.
CA/PA Bezeichnung
M6 Kennlinientyp
54
Gleichprozentig
Wertebereich
0: Linear
1: Gleichprozentig
2: Gleichprozentig invers
3: Benutzerdefiniert
# 1 2 3
X 0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0
Y 0 10,0 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0
Gleichprozentig invers
4 5 6 7 8 9 10 11
