Vorkonfi gurierte Anlagen

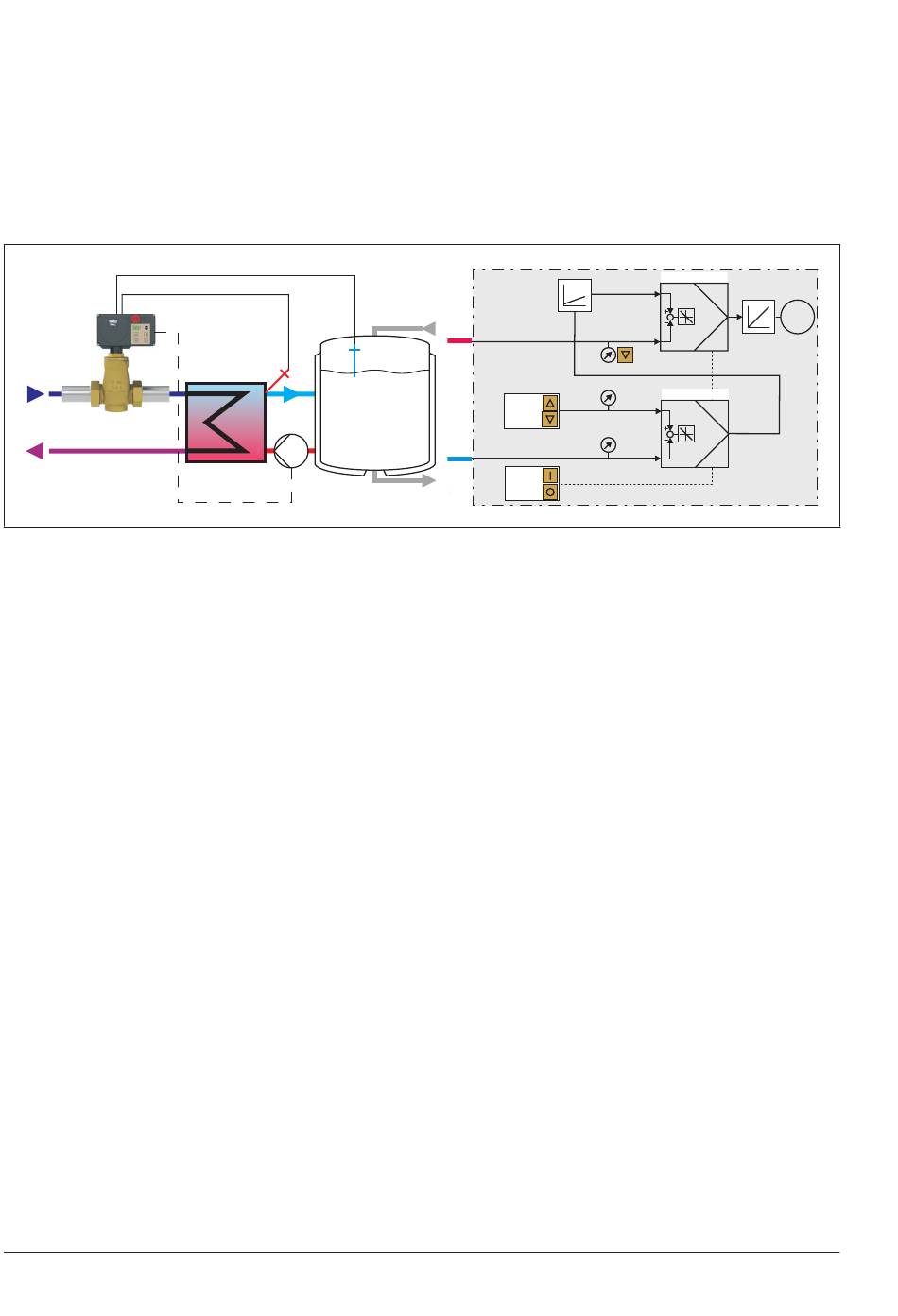

1.13 Kaskadenregelung Kühlen mit zwei Sensoren und Start-/
Stopp-Regelung mit [I]/[O]-Tasten
Empfohlene Geräteausführung: [B]
Anlagenkennziffer 80
Über die zwei Pt-1000-Sensoren an den
Analogeingängen AI1 und AI2 werden die
Hilfsregelgröße T1 und die Hauptregelgröße
T2 erfasst. Die Temperatur T2 stellt den Ist-
wert PV [2] des Führungsreglers (Regler [2])
dar, die Temperatur T1 den Istwert PV [1]
des Folgereglers (Regler [1]). Bei der Kaska-
denregelung ist der Ausgang des Führungs-
reglers (Regler [2]) der Sollwert des Folge-
reglers (Regler [1]). Der Sollwert des Folge-
reglers kann mithilfe der Einstellparameter
C1.SP.MIN und C1.SP.MAX begrenzt wer-
den. Führungsregler und Folgeregler können
getrennt voneinander konfi guriert und para-
metriert werden. Zur Parametrierung des Fol-
gereglers (Regler [1]) muss die Kaskade ge-
34
T1
T2
T1
T2
öffnet werden. Dafür muss dem Folgeregler
der Sollwert C1.SP anstelle Ausgang Reg-
ler [2] zugewiesen werden. Der Ausgang
von Regler [1] wirkt auf den Antrieb. Da-
durch wird die Position der Antriebsstange
geregelt.
Zusätzlich kann die Freigabe der Regelung
mit den Bedientasten [I]/[O] vorgenommen
werden.
Über den Schaltausgang L' ist es zusätzlich
möglich, eine Pumpe anzusteuern. Mit einem
internen Grenzkontakt LIM1 kann diese aus
Energiespargründen über die Funktion M1
„LIM1 aktiv mit Nachlaufzeit" erst bei Unter-
schreiten des Sollwerts des Folgereglers
SP [1] ≤39 °C eingeschaltet werden.
SP[1]
°C
%
PV[1]
AI1
SP[2]
C2.SP
PV[2]
AI2
Star t
Stop
K T T Y
P N V 0
[1]
M
K T T Y
P N V 0
[2]
