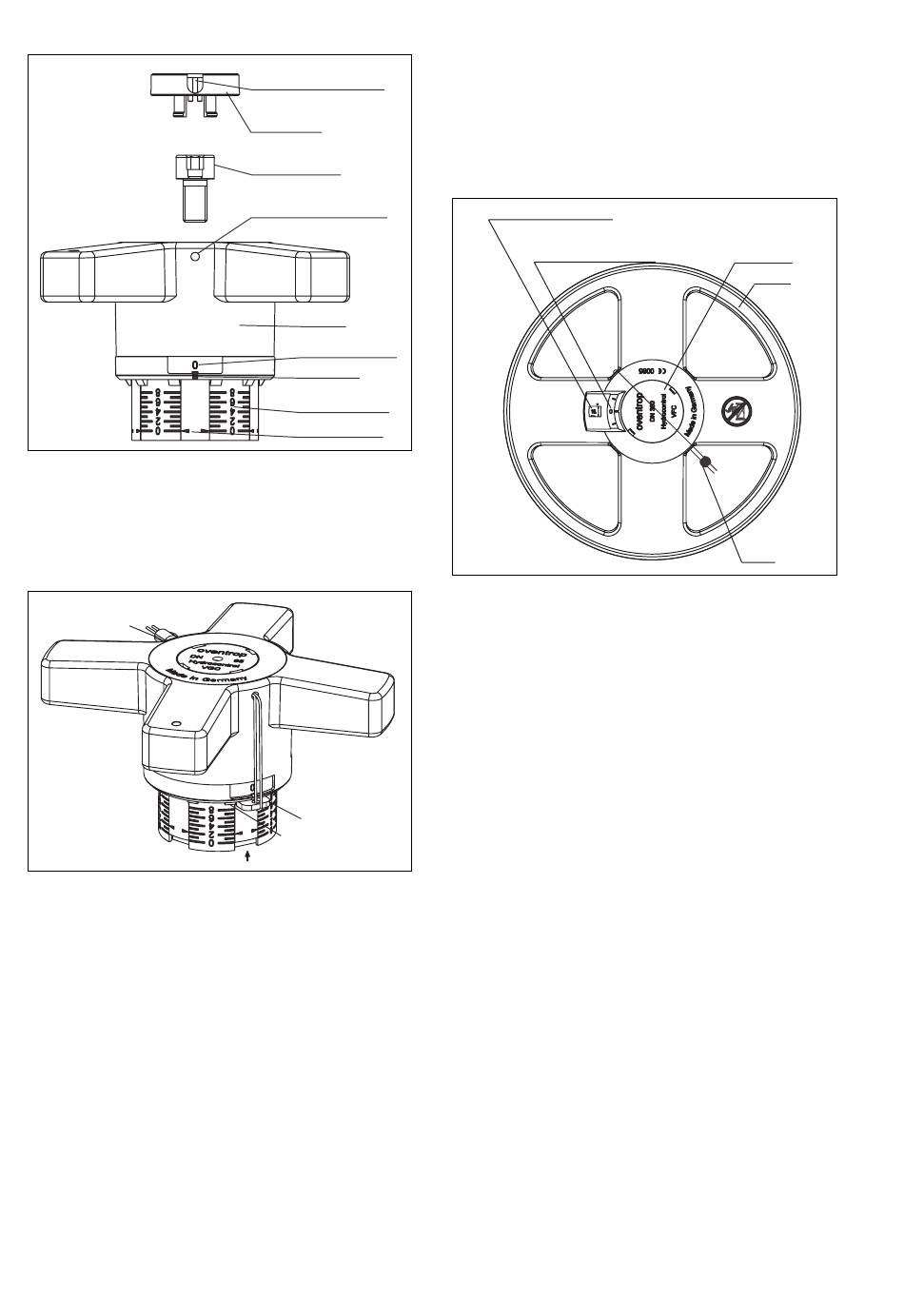

Abb. 5 Handbetätigung DN 65 bis DN 150

7.2.3 Sicherung der Voreinstellung

Den Plombierdraht, bei eingedrückter Abdeckkappe,
durch die Bohrung des Handrades schieben und verplom-
ben.
7.2.4 Blockierung des Handrades
Plombe
Abb. 6 Handrad blockieren DN 65 bis DN 150
Das Handrad kann in allen Anzeigewerten (
blockiert werden. Dazu den beiliegenden Clip in die Aus-
nehmung des Handrades, unterhalb der Bohrung zwi-
schen den Führungsstegen, bis zum Anschlag einschieben
(siehe Skizze). Der Clip kann in der dargestellten Weise
plombiert werden. Dabei muss der Plombierdraht stramm
am Handrad anliegen.
7.3 Voreinstellung DN 200 bis DN 300
7.3.1 Voreinstellung
1. Den Voreinstellwert am Strangregulierventil durch
Drehen des Handrades einstellen.
a. Die vollen Handradumdrehungen werden durch
die äußere Anzeige dargestellt.
1
b. Die ⁄ Handradumdrehungen werden durch die
10
innere Anzeige dargestellt.
2. Abdeckkappe abziehen. Mit einem Schraubendreher
in die Öffnungen der Abdeckkappe greifen und aus-
hebeln.
3. Begrenzung des eingestellten Voreinstellwertes
durch Verdrehen der innen liegenden Einstellspindel
im Uhrzeigersinn bis zum Anschlag. Dazu einen
Schraubendreher der Größe 10 verwenden.
4
Öffnung für Plombierdraht
Abdeckkappe
e
Zylinderschraub
Bohrung für Plombierdraht
Handrad
Feineinstellung
über Umfangsskala
Markierung
Grundeinstellung
über Längsskala
Schieber Zeiger
Clip
Führungssteg
1
⁄ Anzeige)
10
4. Abdeckkappe aufdrücken.
7.3.2 Sicherung der Voreinstellung
Den Plombierdraht, bei eingedrückter Abdeckkappe,
durch die Bohrung des Handrades schieben und verplom-
ben.
7.3.3 Blockierung des Handrades
Anzeige volle Handradumdrehungen
Anzeige
1
⁄ Handradumdrehungen
10
Abb. 7 Handrad blockieren, DN 200 bis DN 300
Das Handrad kann in allen Anzeigewerten (1/10 Anzeige)
blockiert werden. Dazu ist eine Sonderkappe erforderlich,
die gegen die Abdeckkappe ausgetauscht wird. Danach
den Plombierdraht durch die Bohrung im Handrad schie-
ben und verplomben.
7.4 Korrekturfaktoren für Wasser-Glykol-Gemische
Die Korrekturfaktoren der Frostschutzmittelhersteller müs-
sen bei der Durchflusseinstellung berücksichtigt werden.
8 Zubehör
Für die Voreinstellung und Einregulierung der Wasser-
menge bietet Oventrop zwei Messgeräte an:
– Oventrop „OV-DMC 2"-Messsystem
– Oventrop „OV-DMPC"-Messsystem
Das Zubehörsortiment finden Sie im Katalog.

9 Wartung und Pflege

Die Armatur ist wartungsfrei.
Die Dichtheit und Funktion der Armatur und ihrer Verbin-
dungsstellen ist im Rahmen der Anlagenwartung regel-
mäßig zu überprüfen. Eine gute Zugänglichkeit der Arma-
tur wird empfohlen.
10 Gewährleistung
Es gelten die zum Zeitpunkt der Lieferung gültigen Ge-
währleistungsbedingungen von Oventrop.
Abdeckkappe
Handrad
Plombe
