5.2 Armaturenbaugruppe an der Wand montieren
WARNUNG!
Verletzungsgefahr bei unzureichen-
der Qualifikation!
Unsachgemäßer Umgang kann zu er-
heblichen Personen- und Sachschä-
den führen.
Deshalb:
– Montage nur durch eine zugelas-
sene Gas- und Wasserfachkraft
durchführen lassen.
– Alle Arbeiten an der elektrischen
Anlage nur durch eine zugelassene
Elektrofachkraft durchführen las-
sen.
1.
Nach Entfernung des Verpackungsmaterials
die Oberschale der Isolierung abheben.
2.
Armaturengruppe aus der Unterschale der Iso-
lierung herausheben.
3.
Beiliegenden Wandwinkel (1) von hinten in die
Unterschale (2) der Isolierung (Pfeil) einsetzen
und einrasten.
4.
Unterschale an den gewünschten Montageort
halten und positionieren.
5.
Position der Unterschale mittels Wasserwaage
lotrecht ausrichten.
6.
Bohrlöcher für den Wandwinkel an der Wand
markieren.
7.
Unterschale von der Wand abnehmen.
8.
Löcher für Wandwinkel bohren und mit Dübeln
versehen.
9.
Wandwinkel aus der Unterschale nehmen und
mit Schrauben M8x70 und beiliegenden Un-
terlegscheiben an der Wand montieren.

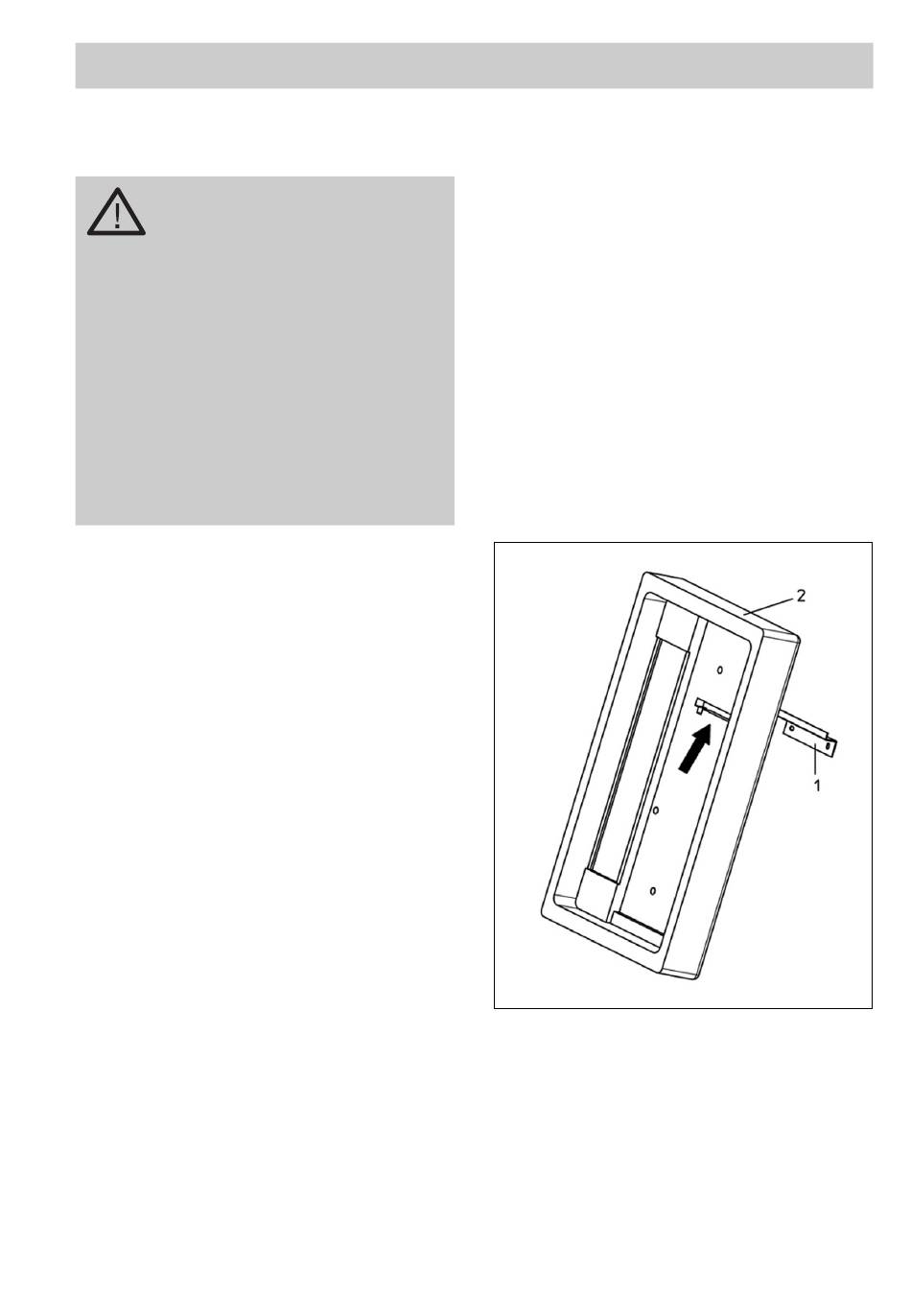

Abb. 17: Unterschale, Wandwinkel
Montage
25
