10.1.3
Verbindungsstatus Ethernet-Schnittstellen
Die LEDs zur Anzeige des Verbindungsstatus der Ethernet-Schnittstellen befinden sich unter
einer Gehäuseklappe.

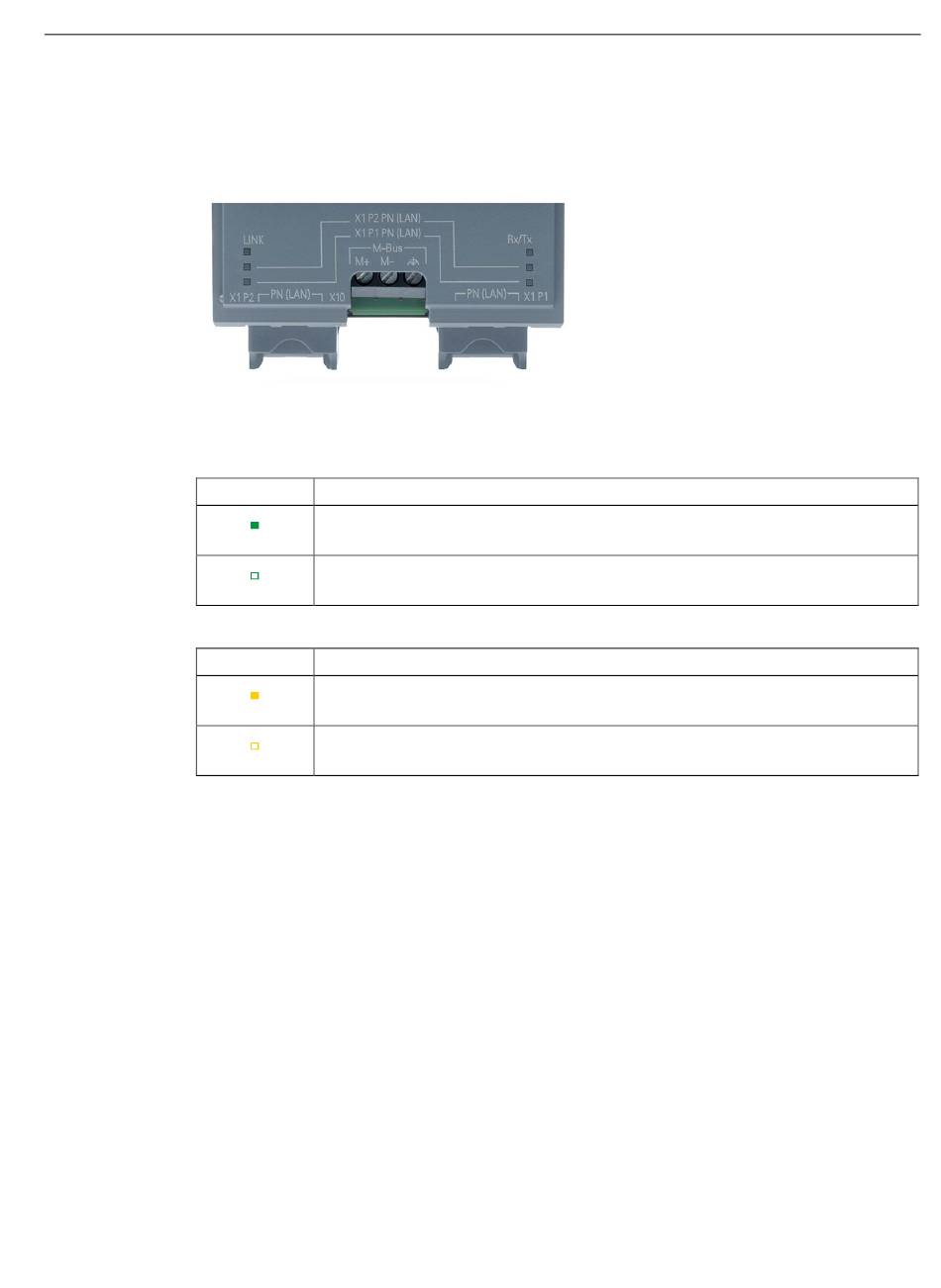

Bild 10-3
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
Status-LEDs Ethernet-Schnittstellen
LINK
Zeigt an, ob eine physikalische Verbindung auf Ethernet-Ebene vorhanden ist
Verbindung vorhanden
Ein
keine Verbindung vorhanden
Aus
Rx/Tx
Zeigt an, ob ein Paket gesendet oder empfangen wird
PN/M-Bus LINK sendet oder empfängt ein Paket
Ein
Es wird kein Paket gesendet oder empfangen
Aus
Diagnose
10.1 Status-LEDs
45
