Anschließen
7.2 Stromversorgung und Potentialverhältnisse
7.2
Stromversorgung und Potentialverhältnisse

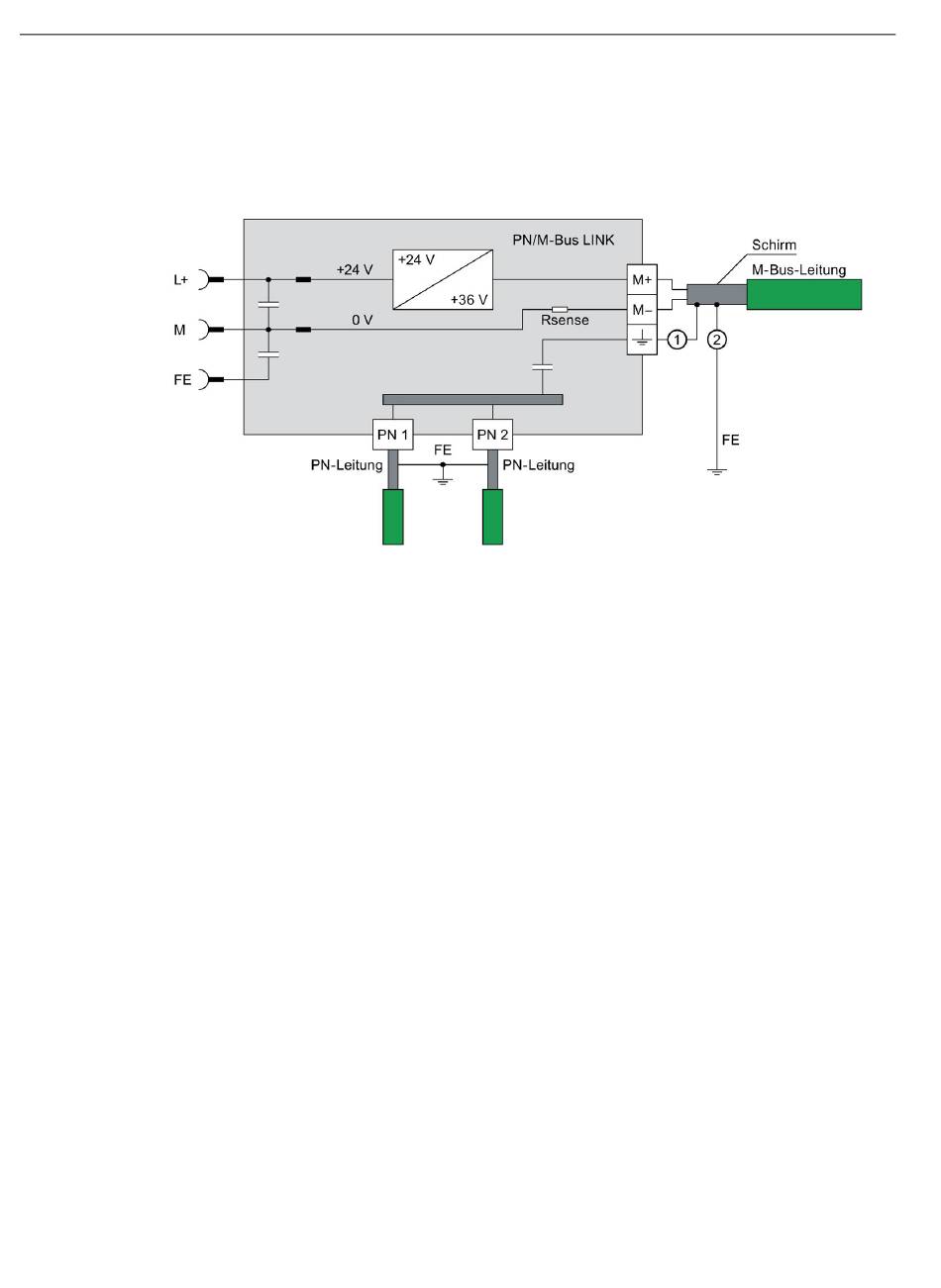

Blockschaltbild
Alternative Anschlussmöglichkeit für Schirm der M-Bus-Leitung:
①
②
Bild 7-1
Stromaufnahme am DC 24-V-Anschluss
Aus der Versorgungsspannung am DC 24-V-Anschluss erzeugt ein DC/DC-Wandler
(Hochsetzsteller) auch die Versorgungsspannung für das M-Bus-Netzwerk. Die erzeugte
Spannung ist typischerweise 12 V höher als die anliegende Versorgungsspannung. Die
Stromaufnahme am DC 24-V-Anschluss ist abhängig vom Ausbau des M-Bus-Netzwerks.
Beispiel 1: Typische Stromaufnahme
● Last am M-Bus: 5 Standardlasten (5 x 1,5 mA)
● Versorgungsspannung: +24,0 V
● M-Bus-Spannung: +36 V
● Baudrate M-Bus: 9600 Bd
● Kommunikation auf beiden PN-Ports
Gesamtstrom = 85 mA (PN/M-Bus LINK) + 12 mA (M-Bus Laststrom statisch) +
5 mA (M-Bus Laststrom dynamisch) = 102 mA
Bei Berücksichtigung einer Reserve (Bauteilstreuung) von 8 % ergibt sich ein Gesamtstrom
von 110 mA.
28
Anschluss des Schirms an M-Bus-Schraubklemme
Anschluss des Schirms auf Schirmschiene
Blockschaltbild
Betriebsanleitung, 03/2018, A5E44260850-AA
PN/M-Bus LINK
