Funktionen
4.1
Zyklischer und azyklischer Datenaustausch
Der PN/M-Bus LINK ist immer M-Bus-Master. Die Funktionen des PN/M-Bus LINK
ermöglichen es, Messdaten aus angeschlossenen M-Bus-Geräten zu lesen. Dazu sind die
M-Bus-Funktionen "SND_NKE", "SND_UD" und "REQ_UD2" im PN/M-Bus LINK
implementiert. Ein Konfigurieren oder Beschreiben von M-Bus-Geräten ist nicht möglich.
Kommunikationswege

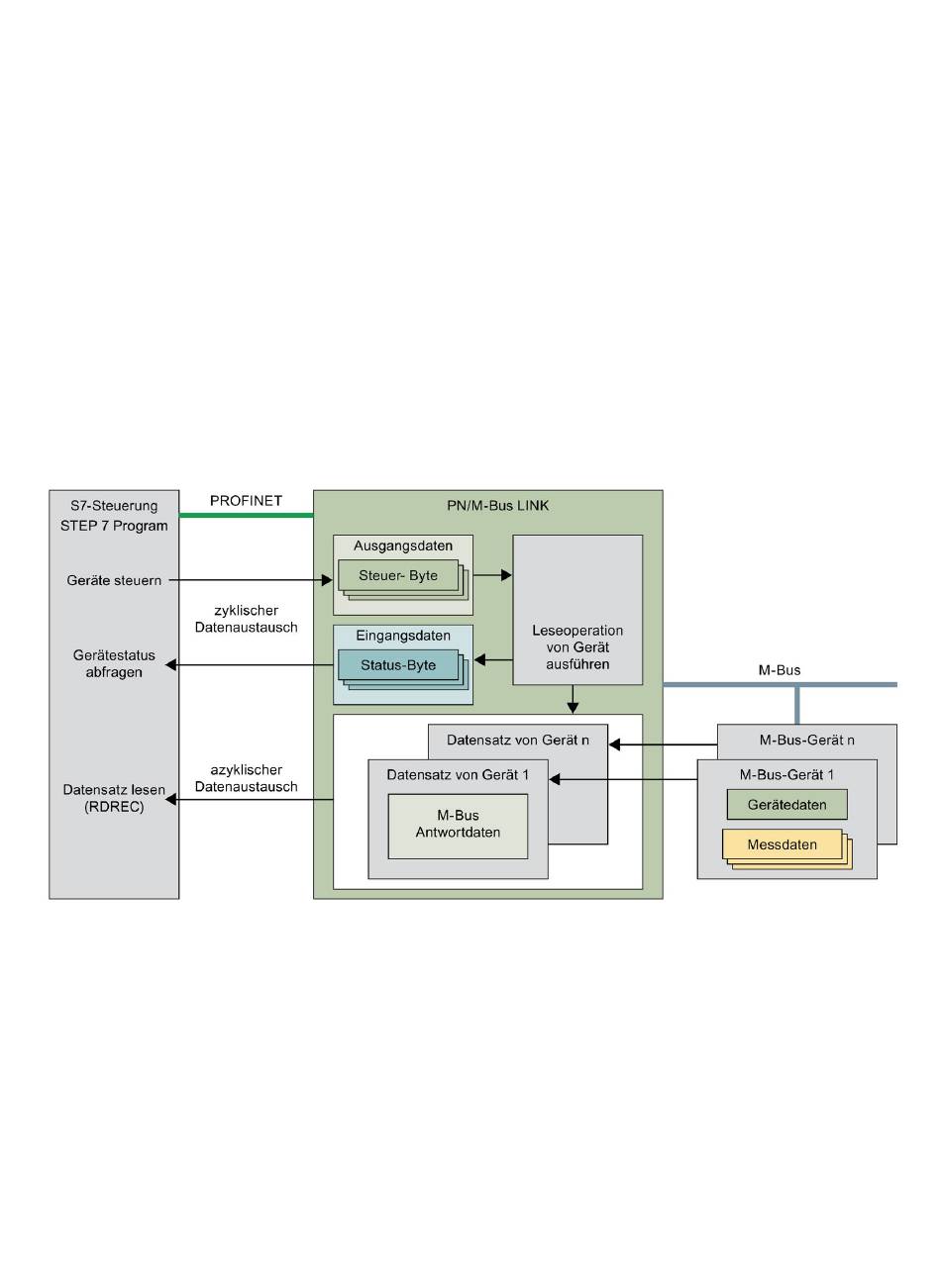

Das folgende Bild zeigt die Zusammenhänge in der Kommunikation zwischen S7-Steuerung,
PN/M-Bus LINK und verbundenen M-Bus-Geräten.
Bild 4-1
Kommunikationswege zwischen S7-Steuerung, PN/M-Bus LINK und M-Bus-Geräten
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
4
15
