Einbauen/Anbauen
6.1
Gerät montieren
Der PN/M-Bus LINK kann auf einer 35 mm Standard-Hutschiene nach DIN EN 60715
befestigt oder an einer Schalttafel montiert werden.
Informationen zur Wahl des Einsatzorts sowie zu zulässigen Einbaulagen und
Mindestabständen finden Sie im Kapitel Einsatzort (Seite 20).
Montage auf einer Hutschiene
Gehen Sie wie folgt vor:
1. Hängen Sie den PN/M-Bus LINK in die Hutschiene ein.
2. Schwenken Sie den PN/M-Bus LINK nach hinten, bis das Gerät hörbar einrastet.

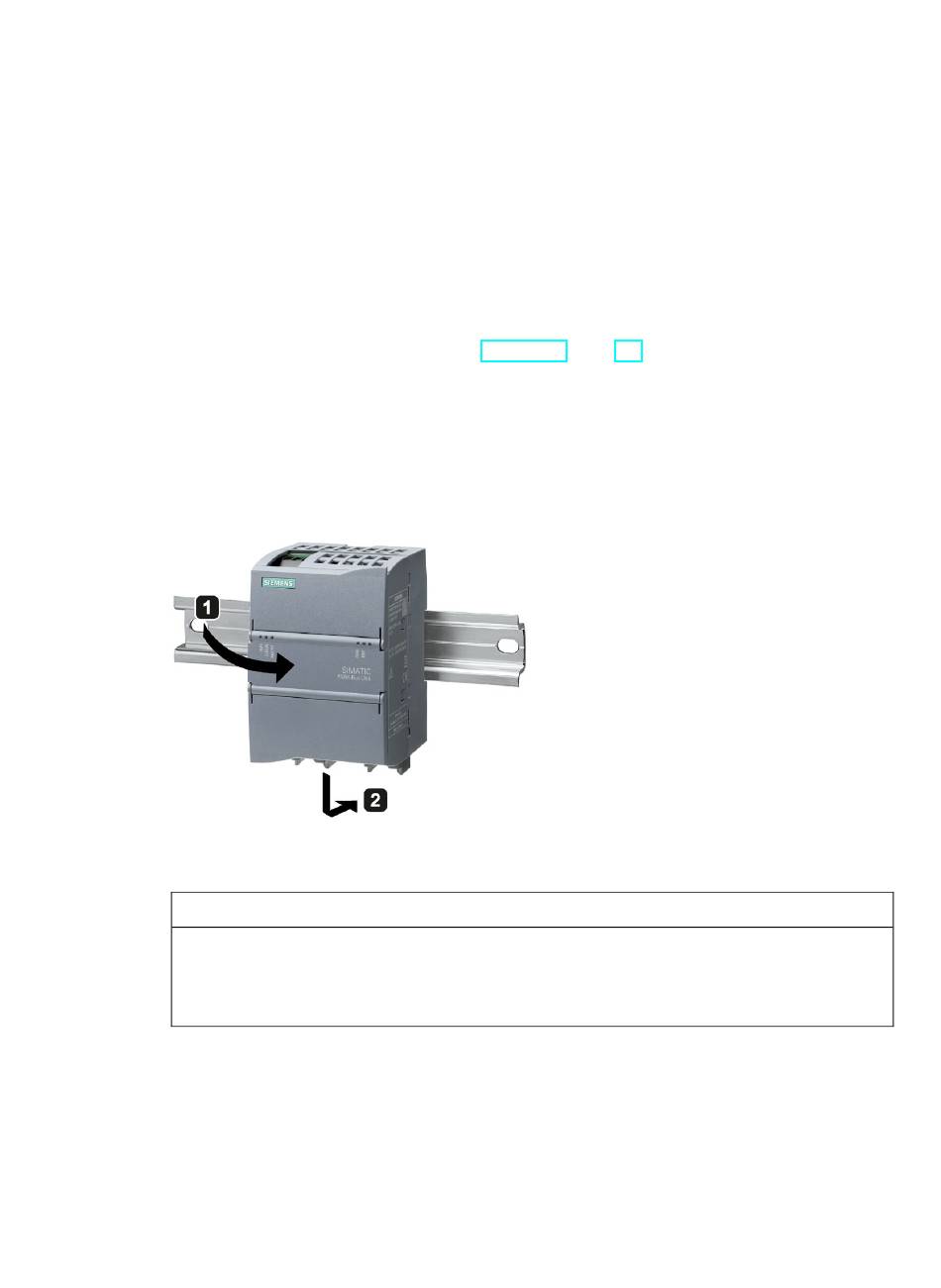

Bild 6-1
ACHTUNG
Wenn das Gerät nicht an einer Schalttafel montiert wird, müssen sich die Montageschieber
immer in den werkseitig voreingestellten Positionen (siehe Bild Schalttafelmontage Pos.
①
) befinden. Ansonsten können sich die Montageschieber verformen, falls sie über lange
Zeit heißen und feuchten Umgebungsbedingungen ausgesetzt sind.
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
PN/M-Bus LINK Hutschienenmontage
