Steckerbelegung

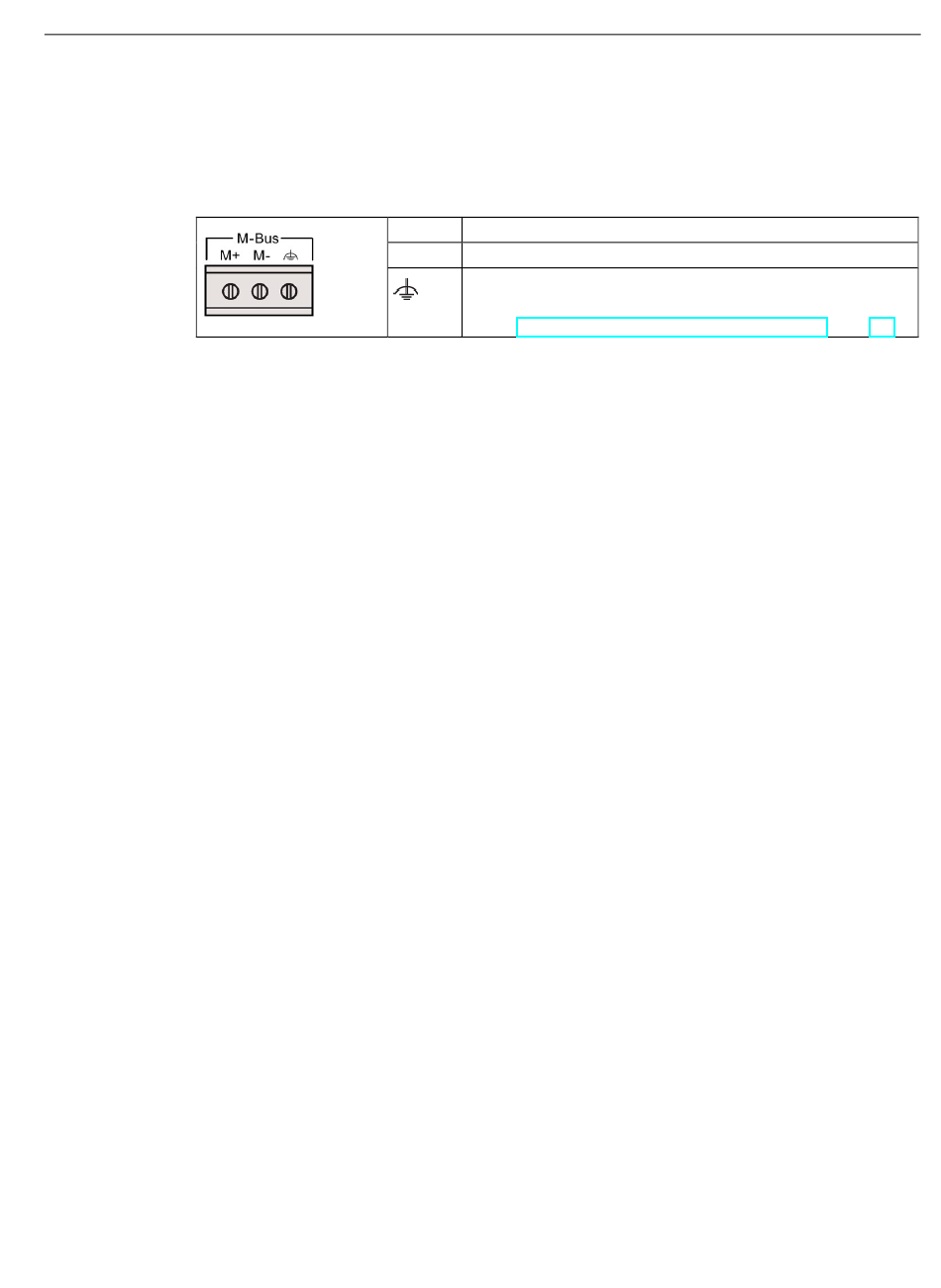

Das folgende Bild zeigt die Belegung der Klemme für den M-Bus-Anschluss.
Tabelle 7- 2 Klemmenbelegung für den M-Bus-Anschluss
Zulässige Drehmomente für die Schraubklemme:
● Minimales Anziehdrehmoment: 0,5 Nm
● Maximales Anziehdrehmoment: 0,6 Nm
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
M+
M-Bus-Anschluss (+)
M-
M-Bus-Anschluss (-)
Schirm des M-Bus-Kabels
Siehe auch Informationen und Hinweise zur Schirmung im
Kapitel Stromversorgung und Potentialverhältnisse (Seite 28).
Anschließen
7.6 M-Bus anschließen
35
