9.3
M-Bus-Geräte einfügen und parametrieren
Der PN/M-Bus LINK ist bereits als M-Bus Master im Steckplatz 1 eingetragen. Das manuelle
Anlegen von M-Bus-Geräten erfolgt über Einfügen eines generischen M-Bus-Geräts aus
dem HW-Katalog.

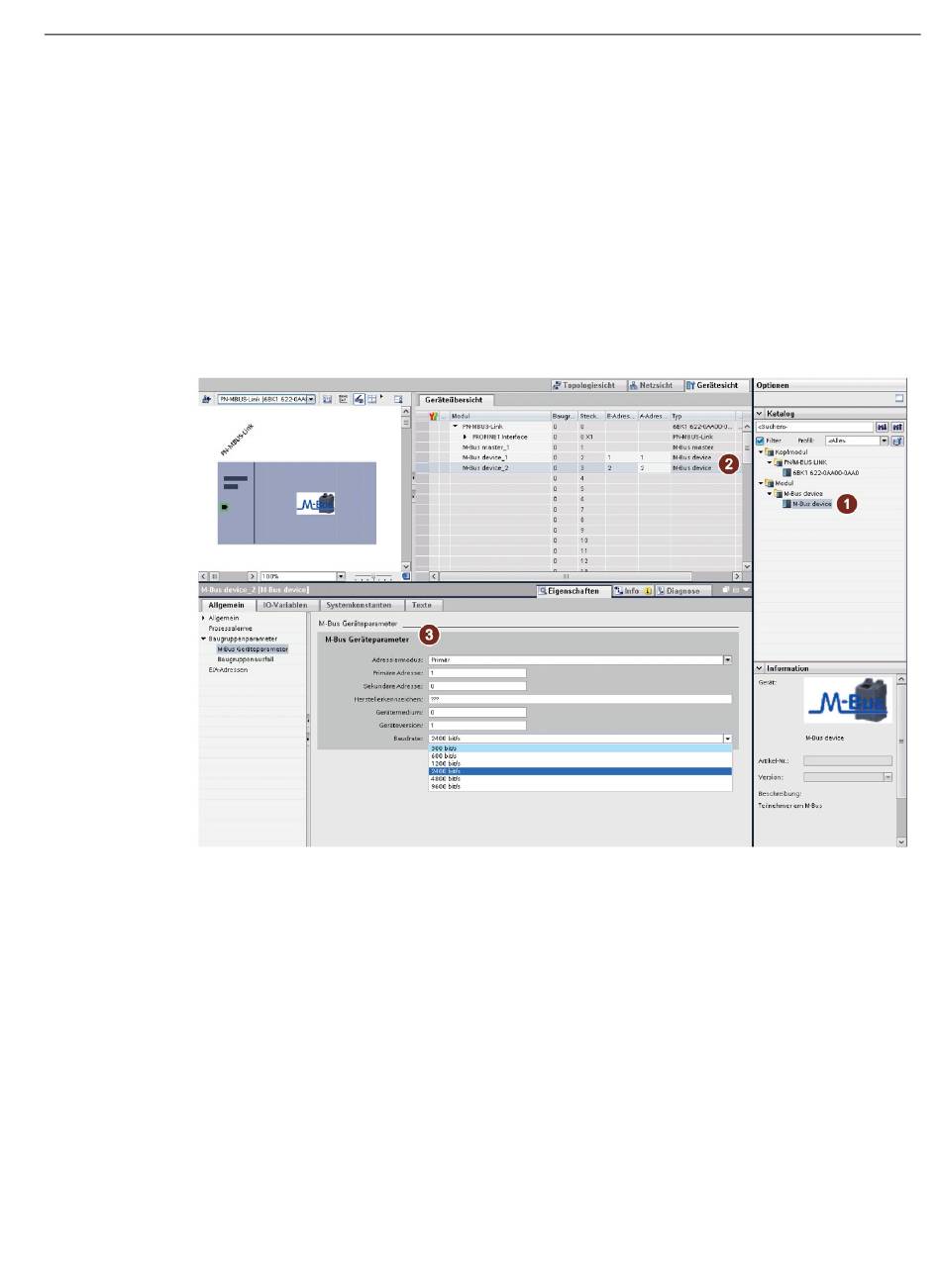

M-Bus-Gerät einfügen
1. Doppelklicken Sie auf "M-Bus-Gerät"
M-Bus-Gerät als Modul im nächsten freien Steckplatz
2. Editieren Sie ggf. den Namen des M-Bus-Geräts.
Bild 9-2
M-Bus Geräteparameter
Für das angelegte M-Bus-Gerät können Sie nun die Geräteparameter
Als Adressiermodus geben Sie "Primär" oder "Sekundär" an und tragen die entsprechende
Adresse ein. Für jedes einzelne M-Bus-Gerät ist die Übertragungsrate zwischen 300 bit/s
und 9600 bit/s einstellbar.
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
M-Bus-Gerät einfügen
Konfigurieren / Projektieren / Programmieren
9.3 M-Bus-Geräte einfügen und parametrieren
①
im HW-Katalog. Dadurch wird ein generisches
②
platziert.
③
projektieren.
39
