2.3 Anschlussbelegung

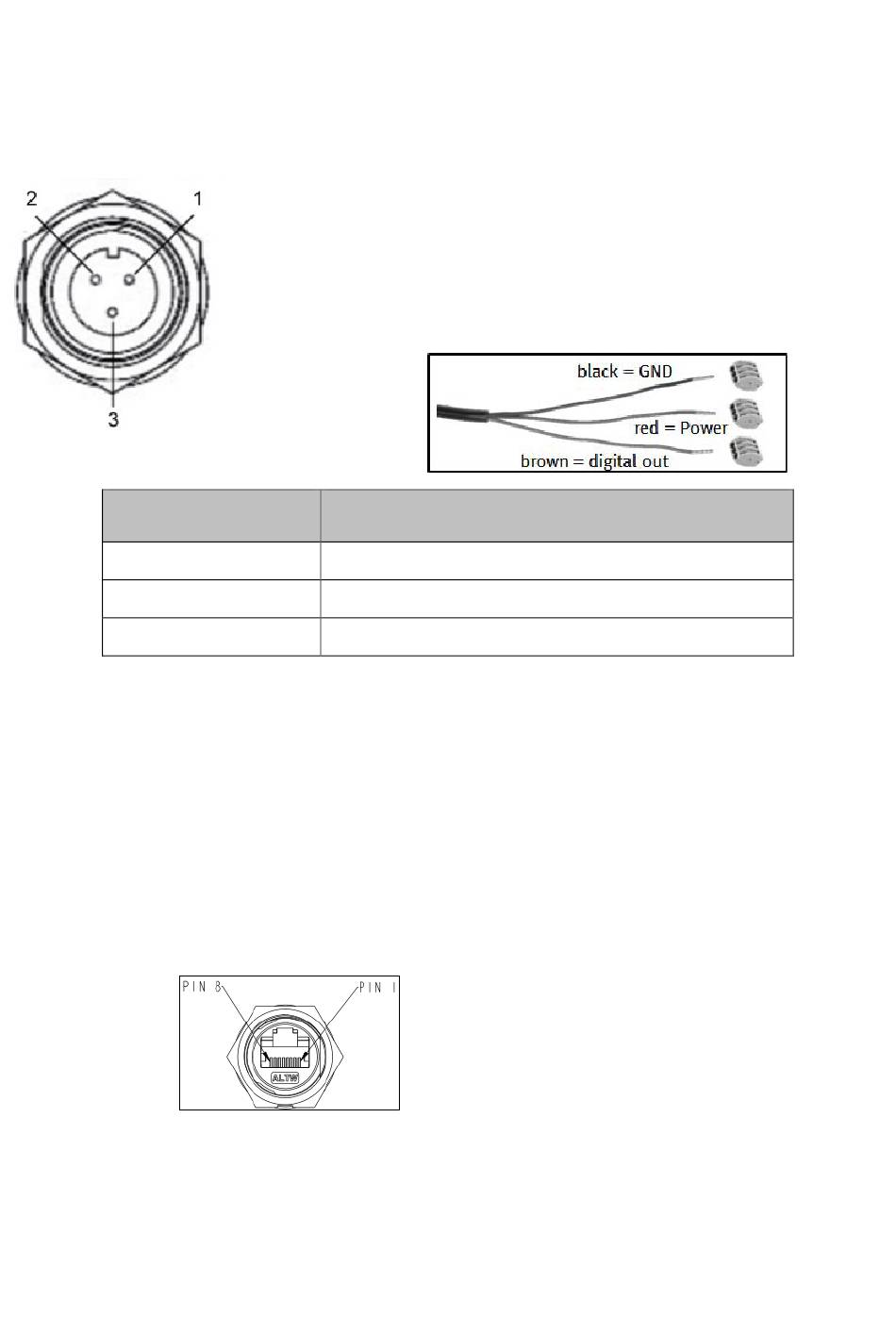

2.3.1 Steckverbinder Netz, digitaler Ausgang
GND
Power
Digitaler Ausgang
Anschluss
1 - Power (rot)
2 - GND (schwarz)
3 - Digitaler Ausgang (braun)
2.3.2
Ethernet-Buchse RJ45
Das Gerät darf nur über die nachfolgend dargestellten Steckverbinder mit dem Ethernet
verbunden werden.
Beim Anschließen des Ethernet-Kabels sicherstellen, dass die Twist-Lock-Stecker richtig
gesichert sind.
2.3.2.1 Anschlussbuchse Amphenol LTW RCP-5SPFFH-TCU7001
Stecker: RJ45-Steckver Amphenol LTW PCP-00AMMA-TLM7001
SIMATIC RTLS4330A/SIMATIC RTLS4330G
Gerätehandbuch, 10/2018, C79000-G8900-C551-01
3-poliger Steckverbinder Buccaneer® PX0412/03P
Anschlüsse: SA3350/1
Dichtungsdeckel: PX0480
Beschreibung
10 ... 30 V DC
Erdung
Geschaltete Eingangsspannung, maximale Stromstärke (I) 200 mA
