Montage an einer Schalttafel
Vorbereitungen

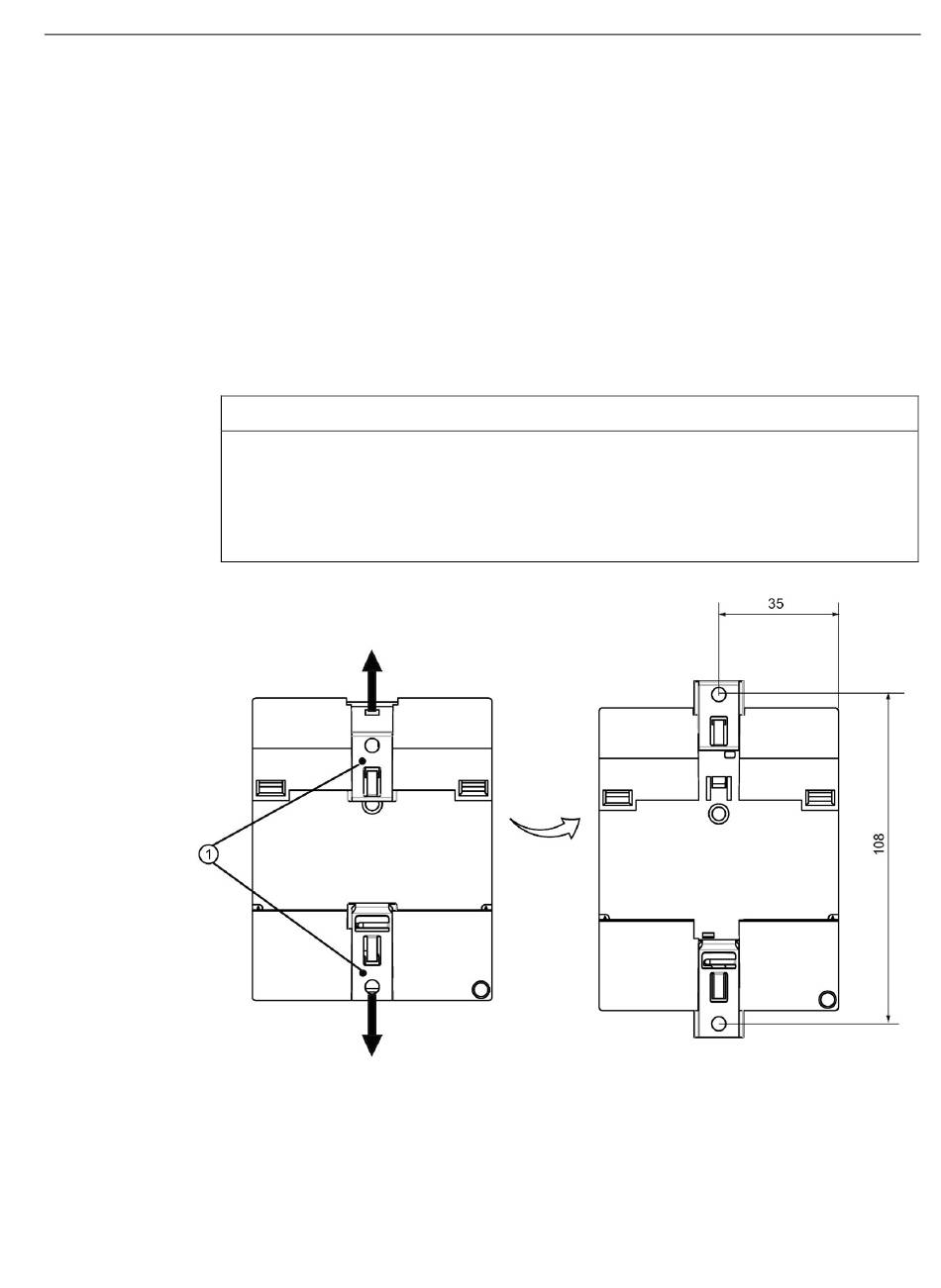

● Bringen Sie die Bohrungen (M4) an. Die Maße für die Bohrungen können Sie aus dem
folgenden Bild entnehmen.
Montieren
Gehen Sie wie folgt vor.
1. Schieben Sie die Schieber
2. Schrauben Sie den PN/M-Bus LINK fest. Verwenden Sie dazu eine Zylinderkopfschraube
M4, einen Federring und eine flache Unterlegscheibe.
Bild 6-2
PN/M-Bus LINK
Betriebsanleitung, 03/2018, A5E44260850-AA
ACHTUNG
Verwenden Sie keine Senkkopfschraube.
Welcher Schraubentyp erforderlich ist, hängt von der Art des Materials ab, auf dem das
Modul montiert wird. Ziehen Sie die Schraube mit dem entsprechenden Drehmoment
fest, bis der Federring flachgedrückt ist.
Ziehen Sie die Schrauben nicht mit übermäßigem Drehmoment fest.
Schalttafelmontage des PN/M-Bus LINK
①
nach außen, bis sie einrasten.
Einbauen/Anbauen
6.1 Gerät montieren
25
