Ersteinschaltung und Inbetriebnahme
Schritt Aktion/Ergebnis
9 - Falls notwendig, den Wert
von P0202 gemäß
der Steuerungsart ändern.
Dazu auf "Auswahl" tippen.
- Die hier aufgeführten
Einstellungen sind nur für
P0202 = 0 (V/f 60 Hz) oder
P0202 = 1 (V/f 50 Hz)
gültig. Weitere Optionen
(Skalare Steuerung V/f,
VVW oder Vektorsteuerung)
finden Sie in der
Programmieranleitung
11 - Bei Bedarf den Wert
von P0298 gemäß der
Umrichter-Anwendung
ändern. Dazu auf
"Auswahl" tippen.
Diese Änderung betrifft
P0156, P0157, P0158,
P0401, P0404 und
P0410 (Letzteren nur,
wenn P0202 = 0, 1 oder
2 – V/f Steuerung). Zeit
und Aktivierungspegel
des Überlastschutzes sind
ebenfalls betroffen
13 - Falls erforderlich, passen
Sie den Wert von P0400
an die Nennspannung
des Motors an. Dazu
"Auswahl" antippen.
Diese Änderung regelt die
Ausgangsspannung durch
einen Faktor x = P0400/
P0296
5
15 - Falls nötig, P0402 nach
der Motor-Nenndrehzahl
einstellen. Dazu "Auswahl"
antippen. Diese Änderung
beeinfluss P0122 bis
P0131, P0133, P0134,
P0135, P0182, P0208,
P0288, und P0289
17 - Bei Bedarf den
Wert von P0404 je nach
Motor-Nennleistung ändern.
Dazu auf "Auswahl" tippen.
Diese Änderung betrifft
P0410
19 - Falls nötig, P0406 nach
der Motorlüftung einstellen.
Dazu auf "Auswahl" tippen.
- Zum Abschluss
der assistierten
Inbetriebnahmeroutine auf
"Reset"
(linker Softkey) oder
5-4 | CFW-11
Bildschirmanzeige
Konfig LOK 0 U/min
Sprache
P0201: Englisch
Steuerungsart
P0202: V/F 60 HZ
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Nennspannung des Netzes
P0296: 440 – 460 V
Anwendung
P0298:
Schwerlastbetrieb
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor Uberlastfaktor
P0398: 1.15
Motor-Nennspannung
P0400: 440 V
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor-Nennstromleistung
P0401: 13,5 A
Motor-Nenndrehzahl
P0402: 1750 U/min
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor-Nennfrequenz
P0403: 60 Hz
Motor-Nennleistung
P0404: 30hp 22kW
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Geberimpulszahl
P0405: 1024 ppr
Motor Lufter
P0406: Selbstbeluftung.
Reset 13:48 Auswahl
.

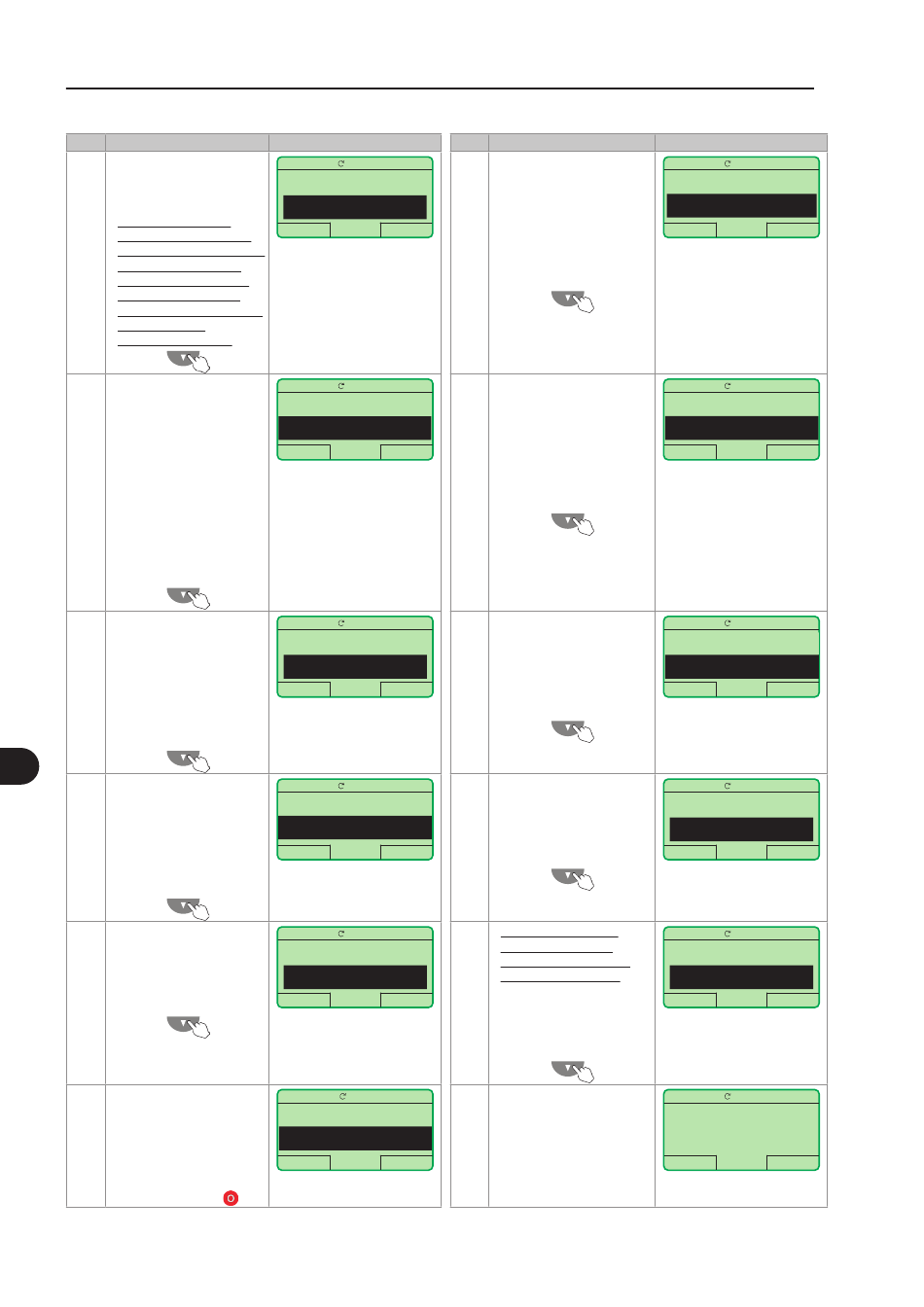

Abbildung 5.2 - Assistierte Inbetriebnahme
Schritt Aktion/Ergebnis
10 - Bei Bedarf den
Wert von P0296 je nach
Leitungs-Nennspannung
ändern.
Dazu "Auswahl" antippen.
Diese Änderung
betrifft P0151, P0153,
P0185, P0321, P0322,
P0323 und P0400
12 - Falls erforderlich,
ändern Sie den Wert von
P0398 abhängig vom
Motorleistungsfaktor. Dazu
"Auswahl" antippen.
Diese Änderung wirkt sich
auf den Stromwert und
die Aktivierungszeit der
Motorüberlastfunktion aus
14 - Bei Bedarf den Wert von
P0401 gemäß Motor-
Nennstrom ändern. Dazu
"Auswahl" antippen. Diese
Änderung wird P0156,
P0157, P0158, und P0410
beeinflussen
16 - Bei Bedarf P0403 je nach
Motor-Nennfrequenz
einstellen. Dazu auf
"Auswahl" tippen. Diese
Änderung betrifft
P0402
18 - Dieses Parameter wird
nur sichtbar sein falls
die Gebertafel ENC1 im
Umrichter eingebaut ist
- Falls ein Geber an den
Motor angeschlossen ist,
P0405 nach der Anzahl der
Geberpulse einstellen. Dazu
auf "Auswahl" tippen
20 - Nach einigen Sekunden
kehrt der Schirm zum
Überwachungsbetrieb zurück
Bildschirmanzeige
Konfig LOK 0 U/min
Steuerungsart
P0202: V/F 60 HZ
Nennspannung des Netzes
P0296: 440 – 460 V
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Anwendung
P0298: Schwerlastbetrieb
Motor Uberlastfaktor
P0398: 1.15
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor-Nennspannung
P0400: 440V
Motor-Nennstromleistung
P0401: 13,5 A
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor-Nenndrehzahl
P0402: 1750 U/min
Motor-Nennfrequenz
P0403: 60 Hz
Reset 13:48 Auswahl
Konfig 0 U/min
LOK
Motor-Nennleistung
P0404: 4hp 3kW
Geberimpulszahl
P0405: 1024 ppr
Reset 13:48 Auswahl
Bereit 0 U/min
LOK
0 U/min
0,0 A
0,0 Hz
13:48 Menu
