4 MMS

Dieses Kapitel behandelt die folgenden Informationen:
Die Betriebstasten und ihre Funktionen.
Die Anzeigen auf dem Bildschirm.
Parameterstruktur.

4.1 INTEGRIERTE TASTATUR - MMS-CFW11

Die integrierte Tastatur kann zur Bedienung und Programmierung (Ansicht/Bearbeitung aller Parameter) des
CFW-11 Umrichters verwendet werden.
Die Navigation mit der Tastatur ist mit derjenigen von Mobiltelefonen ähnlich, und der Zugang zu den Parameter
erfolgt in numerischer Reihenfolge oder durch Gruppen (Menu).
Linker Taster: Taste drücken zur Wahl des
oben hervorgehobenen Menupunkts.
1. Taste drücken um zum nächsten
Parameter weiterzukommen oder zur
Erhöhung eines Parameterwertes.
2. Diese Taste zur Geschwindigkeit-
serhöhung drücken.
3. Diese Taste drücken zur Wahl der
vorhergehenden Gruppe in der
Parameter-Gruppe.
Diese Taste drücken um die Drehrichtung
des Motors zu bestimmen.
Aktiv wenn:
P0223 = 2 oder 3 in LOC und/oder
P0226 = 2 oder 3 in REM.
Drücken Sie diese Taste, um zwischen
den Modi LOKAL oder REMOTE zu
wechseln.
Aktiv wenn:
P0220 = 2 oder 3.
Batterie:
HINWEIS!
Die Batterie dient lediglich zur Pufferung der Stromversorgung für die interne Uhr, wenn die
Stromversorgung des Umrichters unterbrochen wird. Wenn die Batterie vollständig entladen wurde
oder nicht in der Fernbedienung eingesetzt ist, stimmt die angezeigte Uhrzeit nicht mehr und es wird bei
jedem Einschalten des Umrichters die Alarmbedingung A181 – "Ungültige Zeiteinstellung" angezeigt.
Diese Taste drücken im den Motor bis zur in P0122 gestezten Geschwindigkeit
innerhalb der gesetzten Zeit für die Beschleunigungsrampe zu beschleunigen.
Die Motorgeschwindigkeit wird eingehalten solange diese Taste gedrück bleibt.
Beim Loslassen der Tast stoppt der Motor nach der Abbremsungsrampe.
Diese Funktion ist aktiv wenn alle unten aufgeführten Voraussetzungen erfüllt
werden:
1. Start/Stopp = Stopp.
2. Allgemeine Freigabe = Aktiv.
3. P0225 = 1 in LOK. und/oder P0228 = 1 in REM.

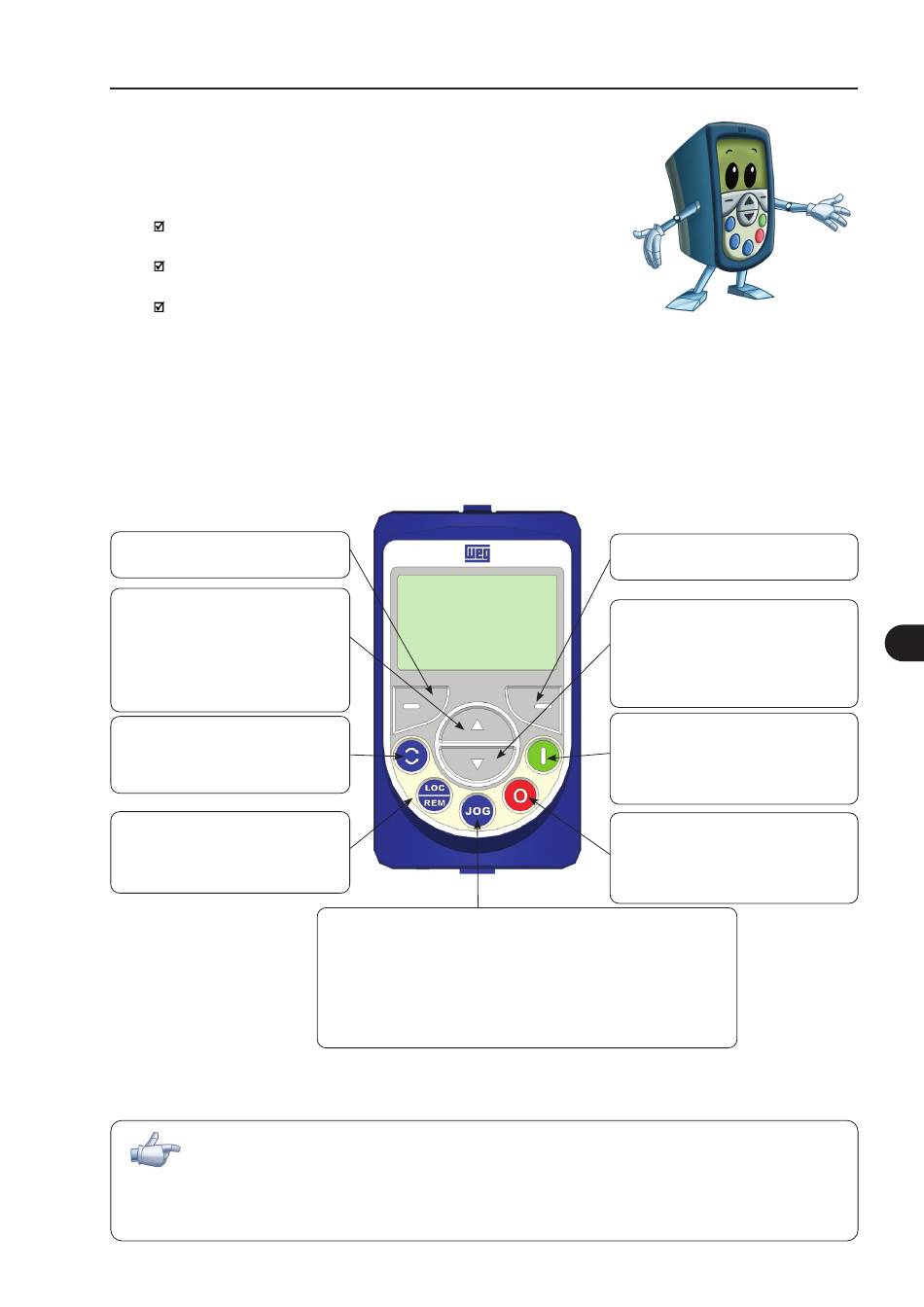

Abbildung 4.1 - Bedienertasten
Rechter Taster: Taste drücken zur Wahl
des oben hervorgehobenen Menupunkts.
1. Diese Taste drücken um zu dem vorigen
Parameter zu gelangen oder ein Parame-
terwert zu verringern.
2. Diese Taste drücken um die Geschwindi-
gkeit zu verringern.
3. Diese Taste drücken zur Wahl der nächs-
ten Gruppe in der Parameter-Gruppe.
Diese Taste drücken um den Motor innerhalb
der gesetzten Zeit der Beschleunigungsrampe
zu beschleunigen.
Aktiv wenn:
P0224 = 0 in LOK. oder
P0227 = 0 in REM.
Diese Taste drücken um den Motor innerhalb
der gesetzten Zeit der Abbremsungsrampe
anzuhalten.
Aktiv wenn:
P0224 = 0 in LOK. oder
P0227 = 0 in REM.
CFW-11 | 4-1
MMS
4
