Abgeschirmte Kabel:

Sie sind verpflichtend, wenn die Richtlinie der elektromagnetischen Verträglichkeit (2014/30/EU), wie von
der Norm EN 61800-3 "Drehzahlveränderbare elektrische Antriebe" vorgegeben, erfüllt werden muss. Diese
Kabel wirken hautpsächlich durch Verringerung der abgestrahlten Emission im Radiofrequenzbereich.
Zu Art und Ausführung der Installation folgen Sie den Empfehlungen der IEC 60034-25 "Wechselstrommaschinen
zur Verwendung in Antriebssystemen – Anwendungsleitfaden" – vgl. Übersicht in
3-23. Siehe Norm für mehr Einzelheiten und eventuelle Änderungen in Bezug auf neue Überarbeitungen.
Motorkabel müssen von anderen Kabel ferngehalten werden (Signalleitungen, Steuerkabel, usw) gemäss
Tabelle 3.6 auf Seite
Das Erdungssystem muss gut untereinander über die mehrere Einbaustellen verschaltet sein, wie die
Erdungspunkte des Motors und des Umrichters. Der Spannungsunterschied oder Impedanz kann den Umlauf
von Leckströmen über geerdetes Gerät erzeugen, was elektromagnetische Interferenz verursacht.
Tabelle 3.6 - Minimaler Abstand zwischen Motorkabel und allen anderen Kabeln
Symmetrische abgeschirmte Kabel: drei Leiter mit oder ohne Erdungsleiter, symmetrisch hergestellt, mit einer Aussenabschirmung aus
Anmerkungen:
(1) SCu = Kupfer- oder Aluminium-Abschirmung.
(2) AFe = Stahl oder galvanisiertes Eisen.
(3) PE = Erdungsleitung.
(4) Kabelabschirmung muss an beiden Enden geerdet sein (Umrichter und Motor). 360º - Anschlüsse für niedriege Impedanzen bis hohe Fre-
quenzen verwenden. Siehe Abbildung 3.17 auf Seite
(5) Bei Verwendung der Abschirmung als Erdschutz, muss diese mindestens 50 % der Leitfähigkeit der Kabel aufweisen. Anderenfalls müssen Sie
einen externen Erdungsleiter ergänzen und die Abschirmung als EMV-Schutz verwenden.
(6) Die Abschirmungsleitfähigkeit bei Hochfrequenzen soll mindestens 10 % der Leitungsfähigkeit der Stromkabel betragen.
Anschluss der Motorkabelabschirmung an Erde: Für hohe Frequenzen ist ein Anschluss mit niedriger
Impedanz erforderlich. Beispiel in
die Motorkabelabschirmung in ähnlicher Weise mit der Klemme an der Innenseite des Umrichters an die
Erde angeschlossen werden.
3-23.
Kabellänge
≤ 30 m (100 ft)
> 30 m (100 ft)
U
PE
W
PE
Kupfer oder Aluminium.
3-24.

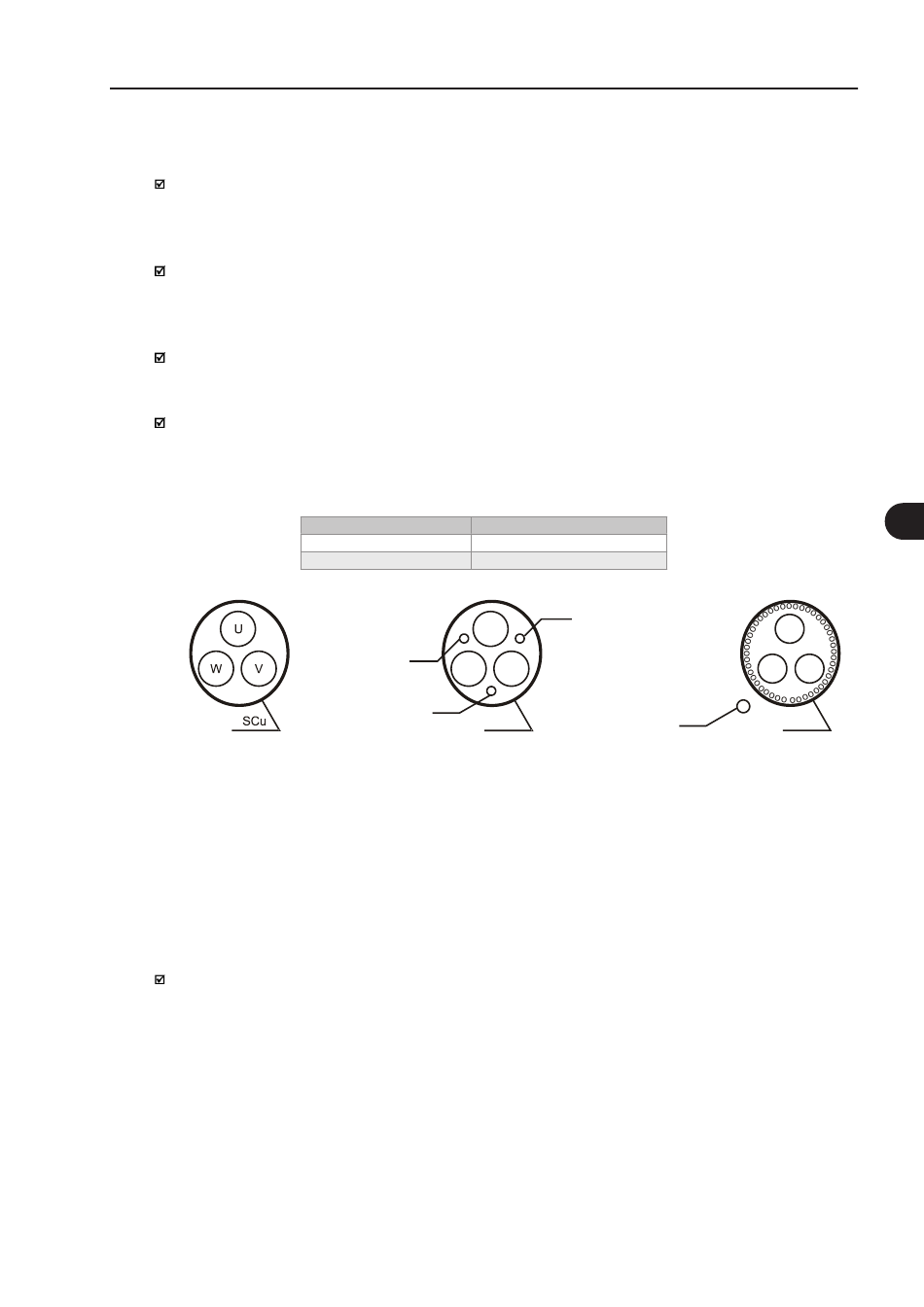

Abbildung 3.16 - Motoranschlusskabel nach IEC 60034-25
Abbildung 3.17 auf Seite
Installation und Anschluss
Minimaler Abstand
≥ 10 cm (3,94 in)
≥ 25 cm (9,84 in)
PE
V
SCu
3-24. Bei Umrichtern ohne Nema1-Kit muss
Abbildung 3.16 auf Seite
U
W V
PEs
AFe
