Steueranschlusss #4 - Vorwärts/Rückwärts.
Freigabe der Vorwärts/Rückwärts-Funktion.
Einzustellende Parameter:
DI3 auf VORWÄRTS setzen
P0265 = 4
DI4 auf RÜCKWÄRTS setzen
P0266 = 5
Wenn die Vorwärts/Rückwärts-Funktion gesetzt ist, wird sie entweder im Lokal- oder Fern-Modus aktiv sein.
Gleichzeitig werden die Betriebstasten
= 0).
Die Drehrichtung wird durch die Vorwärts- und Rückwärts-Eingänge bestimmt.
Im Uhrzeigersinn vorwärts und im Gegenuhrzeigersinn rückwärts.
Die Geschwindigkeitsreferenz kann von irgendeiner Quelle geliefert werden (wie in Steueranschluss #3).
Stopp/Vorwärts S1
Stopp/Rückwärts S2
und immer inaktiv bleiben (auch wenn P0224 = 0 oder P0227
XC1-Steckverbinder
1
2
3
4
5
6
7
8 AGND (24 V)
9
10 AGND (24 V)
11
12
13
14
15
16
17
18
19
20
21 NC1
22 C1
23 NO1
24 NC2
25 C2
26 NO2
27 NC3
28 C3
29 NO3

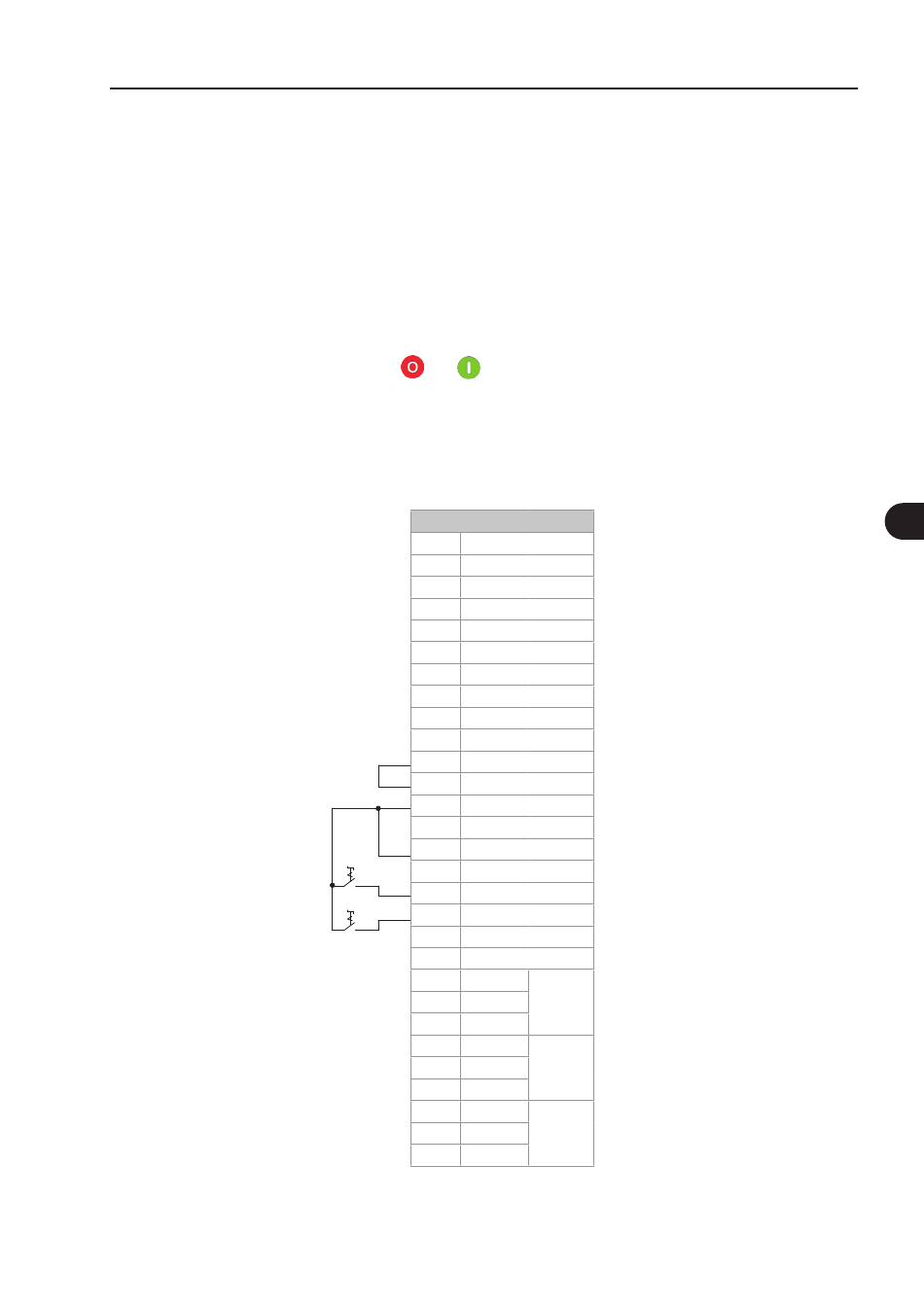

Abbildung 3.26 - XC1 Verkabelung für Steueranschluss #4
Installation und Anschluss
