PNOZ X2.9P
Betrieb
Im eingeschalteten Zustand von Relaisausgängen kann der mechanische Kontakt des Re-
lais nicht automatisch getestet werden. Je nach Einsatzumgebung sind daher u.U. Maß-
nahmen zur Erkennung von Nichtöffnen von Schaltgliedern erforderlich.
Bei Einsatz des Produkts nach der europäischen Maschinenrichtlinie muss geprüft werden,
ob die Sicherheitskontakte der Relaisausgänge korrekt öffnen. Damit die interne Diagnose
das korrekte Öffnen der Sicherheitskontakte prüfen kann, öffnen Sie die Sicherheitskontak-
te (Ausgang abschalten) und starten Sie das Gerät neu
}
für SIL CL 3/PL e mindestens 1x pro Monat
}
für SIL CL 2/PL d mindestens 1x pro Jahr
Statusanzeigen
LEDs zeigen den Status und Fehler während des Betriebs an:

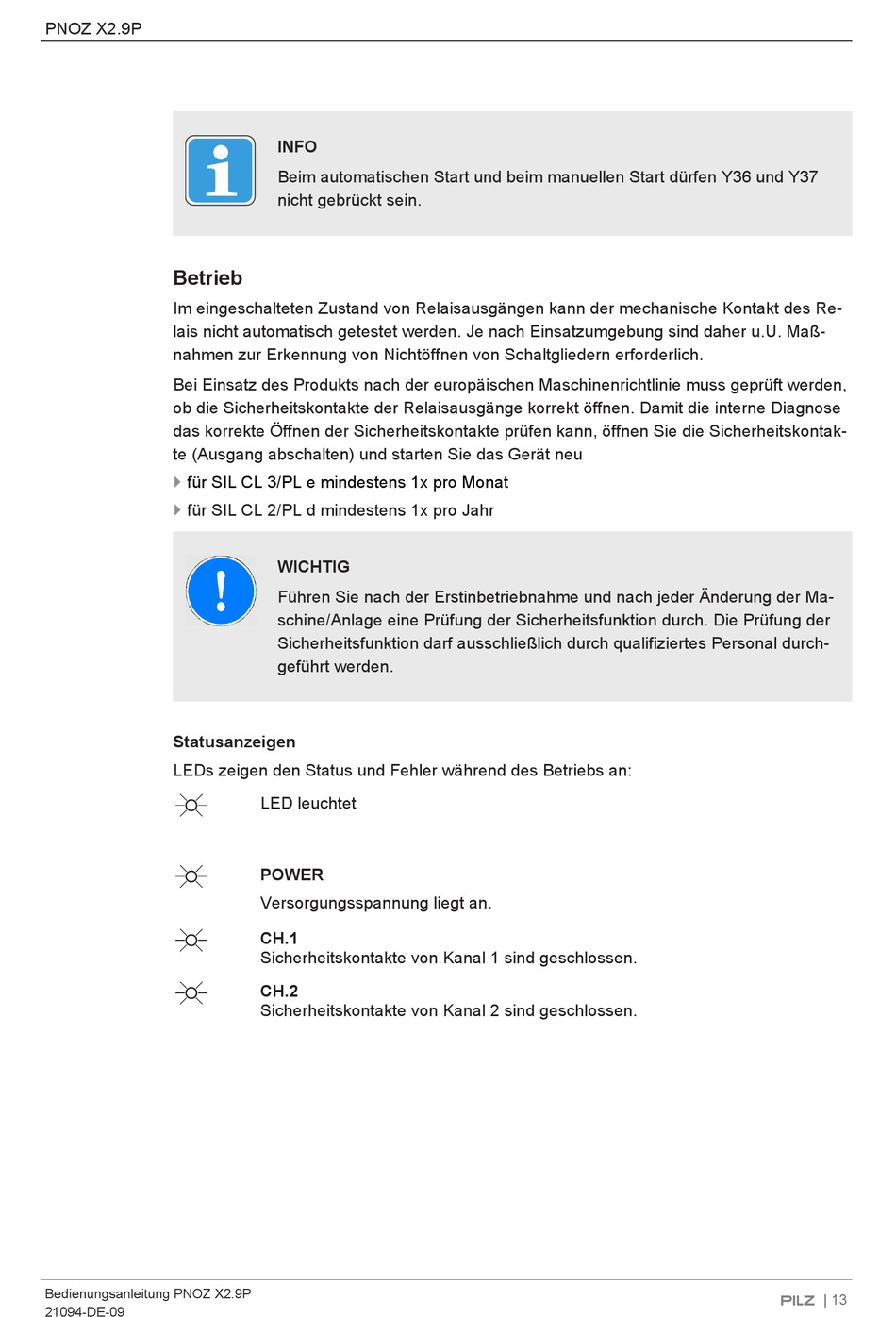

Bedienungsanleitung PNOZ X2.9P
21094-DE-09
INFO
Beim automatischen Start und beim manuellen Start dürfen Y36 und Y37
nicht gebrückt sein.
WICHTIG
Führen Sie nach der Erstinbetriebnahme und nach jeder Änderung der Ma-
schine/Anlage eine Prüfung der Sicherheitsfunktion durch. Die Prüfung der
Sicherheitsfunktion darf ausschließlich durch qualifiziertes Personal durch-
geführt werden.
LED leuchtet
POWER
Versorgungsspannung liegt an.
CH.1
Sicherheitskontakte von Kanal 1 sind geschlossen.
CH.2
Sicherheitskontakte von Kanal 2 sind geschlossen.
| 13
