2.5.1
Schema des Kältemittelkreises
75 %
+2 °C
–2 °C
1

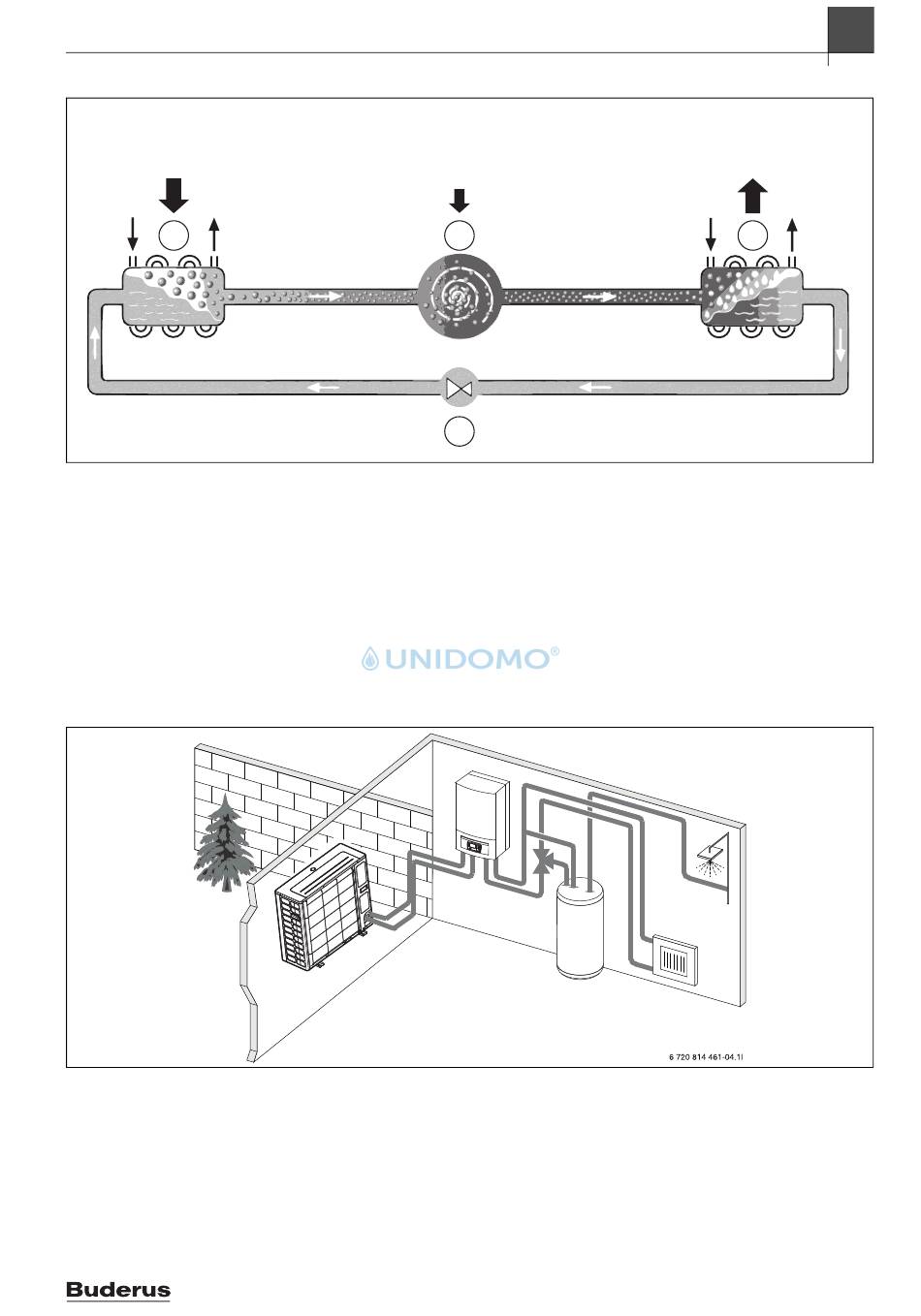

Bild 1
Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1]
Verdampfer
[2]
Kompressor
[3]
Verflüssiger
[4]
Expansionsventil
2.6
Inneneinheit
Die Inneneinheit dient dazu, die aus der Wärmepumpen-Außeneinheit
ODU Split kommende Wärme in die Heizungsanlage und den Warmwas-
serspeicher zu verteilen. Die Umwälzpumpe in der Inneneinheit ist dreh-
zahlgesteuert, sodass die Drehzahl bei geringem Bedarf automatisch ab-
gesenkt wird. Dadurch sinkt der Energieverbrauch.
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein Zuheizer erforderlich sein. Zuheizer können integriert sein und
Bild 2
Wärmepumpe Außeneinheit, Inneneinheit IDUS E mit elektrischem Zuheizer, externer Warmwasserspeicher
Logatherm WPLS.2 IDU RE – 6721824295 (2020/11)
0 °C
–4,5 °C
25 %
2
88 °C
4
werden über die Bedieneinheit in der Inneneinheit zu- oder abgeschal-
tet. Wenn die Wärmepumpe in Betrieb ist, erzeugt der elektrische Zuhei-
zer nur die Differenz zwischen der Wärmepumpenleistung und der
benötigten Wärme. Sobald die Wärmepumpe die erforderliche Heizleis-
tung wieder allein aufbringt, wird der Zuheizer automatisch abgeschal-
tet.
IDUS E
Wenn die Außeneinheit mit der Inneneinheit IDUS Ekombiniert wird und
über die Wärmepumpe auch Warmwasser erzeugt werden soll, muss ein
externer Warmwasserspeicher angeschlossen werden. Der Wechsel zwi-
schen Heizung und Warmwasser erfolgt dann über ein externes 3 Wege-
Ventil. Der integrierte elektrische Zuheizer in der Inneneinheit wird nach
Bedarf gestartet.
Produktbeschreibung
100 %
+27 °C
+35 °C
3
50 °C
2
5
