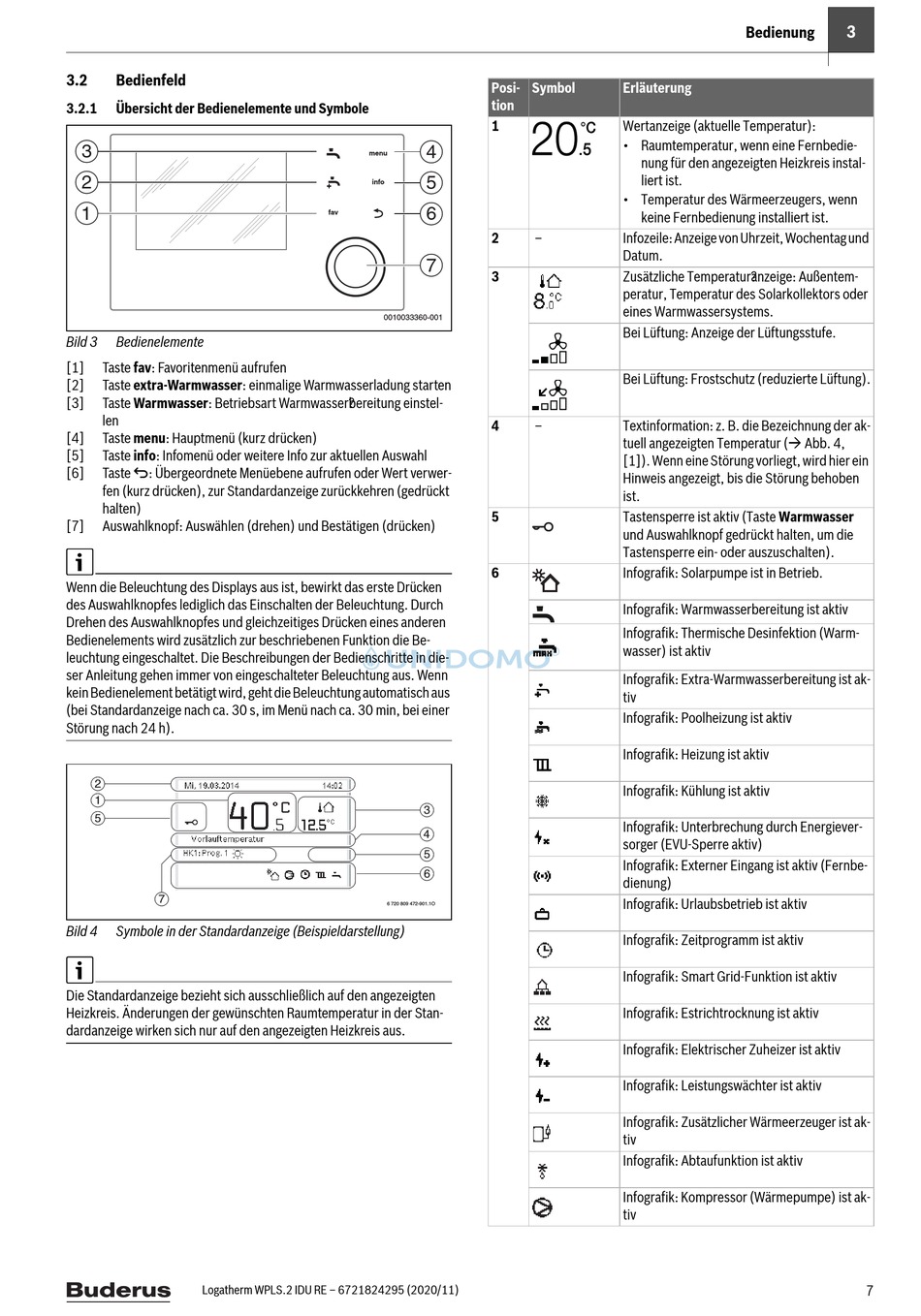

3.2
Bedienfeld
3.2.1
Übersicht der Bedienelemente und Symbole
3
2
1
Bild 3
Bedienelemente
[1]
Taste fav: Favoritenmenü aufrufen
[2]
Taste extra-Warmwasser: einmalige Warmwasserladung starten
[3]
Taste Warmwasser: Betriebsart Warmwasser? b ereitung einstel-
len
[4]
Taste menu: Hauptmenü (kurz drücken)
[5]
Taste info: Infomenü oder weitere Info zur aktuellen Auswahl
[6]
Taste d: Übergeordnete Menüebene aufrufen oder Wert verwer-
fen (kurz drücken), zur Standardanzeige zurückkehren (gedrückt
halten)
[7]
Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken)
Wenn die Beleuchtung des Displays aus ist, bewirkt das erste Drücken
des Auswahlknopfes lediglich das Einschalten der Beleuchtung. Durch
Drehen des Auswahlknopfes und gleichzeitiges Drücken eines anderen
Bedienelements wird zusätzlich zur beschriebenen Funktion die Be-
leuchtung eingeschaltet. Die Beschreibungen der Bedienschritte in die-
ser Anleitung gehen immer von eingeschalteter Beleuchtung aus. Wenn
kein Bedienelement betätigt wird, geht die Beleuchtung automatisch aus
(bei Standardanzeige nach ca. 30 s, im Menü nach ca. 30 min, bei einer
Störung nach 24 h).
2
1
5
7
Bild 4
Symbole in der Standardanzeige (Beispieldarstellung)
Die Standardanzeige bezieht sich ausschließlich auf den angezeigten
Heizkreis. Änderungen der gewünschten Raumtemperatur in der Stan-
dardanzeige wirken sich nur auf den angezeigten Heizkreis aus.
Logatherm WPLS.2 IDU RE – 6721824295 (2020/11)
Posi-
tion
1
4
menu
5
info
6
fav
2
7
3
0010033360-001
4
5
6
3
4
5
6
6 720 809 472-901.1O
Symbol
Erläuterung
Wertanzeige (aktuelle Temperatur):
• Raumtemperatur, wenn eine Fernbedie-
nung für den angezeigten Heizkreis instal-
liert ist.
• Temperatur des Wärmeerzeugers, wenn
keine Fernbedienung installiert ist.
–
Infozeile: Anzeige von Uhrzeit, Wochentag und
Datum.
Zusätzliche Temperatur? a nzeige: Außentem-
peratur, Temperatur des Solarkollektors oder
eines Warmwassersystems.
Bei Lüftung: Anzeige der Lüftungsstufe.
Bei Lüftung: Frostschutz (reduzierte Lüftung).
–
Textinformation: z. B. die Bezeichnung der ak-
tuell angezeigten Temperatur ( Abb. 4,
[1]). Wenn eine Störung vorliegt, wird hier ein
Hinweis angezeigt, bis die Störung behoben
ist.
Tastensperre ist aktiv (Taste Warmwasser
und Auswahlknopf gedrückt halten, um die
Tastensperre ein- oder auszuschalten).
Infografik: Solarpumpe ist in Betrieb.
Infografik: Warmwasserbereitung ist aktiv
Infografik: Thermische Desinfektion (Warm-
wasser) ist aktiv
Infografik: Extra-Warmwasserbereitung ist ak-
tiv
Infografik: Poolheizung ist aktiv
Infografik: Heizung ist aktiv
Infografik: Kühlung ist aktiv
Infografik: Unterbrechung durch Energiever-
sorger (EVU-Sperre aktiv)
Infografik: Externer Eingang ist aktiv (Fernbe-
dienung)
Infografik: Urlaubsbetrieb ist aktiv
Infografik: Zeitprogramm ist aktiv
Infografik: Smart Grid-Funktion ist aktiv
Infografik: Estrichtrocknung ist aktiv
Infografik: Elektrischer Zuheizer ist aktiv
Infografik: Leistungswächter ist aktiv
Infografik: Zusätzlicher Wärmeerzeuger ist ak-
tiv
Infografik: Abtaufunktion ist aktiv
Infografik: Kompressor (Wärmepumpe) ist ak-
tiv
3
Bedienung
