2.5.1 Schema des Kältemittelkreises
75 %
+2 °C –2 °C
1

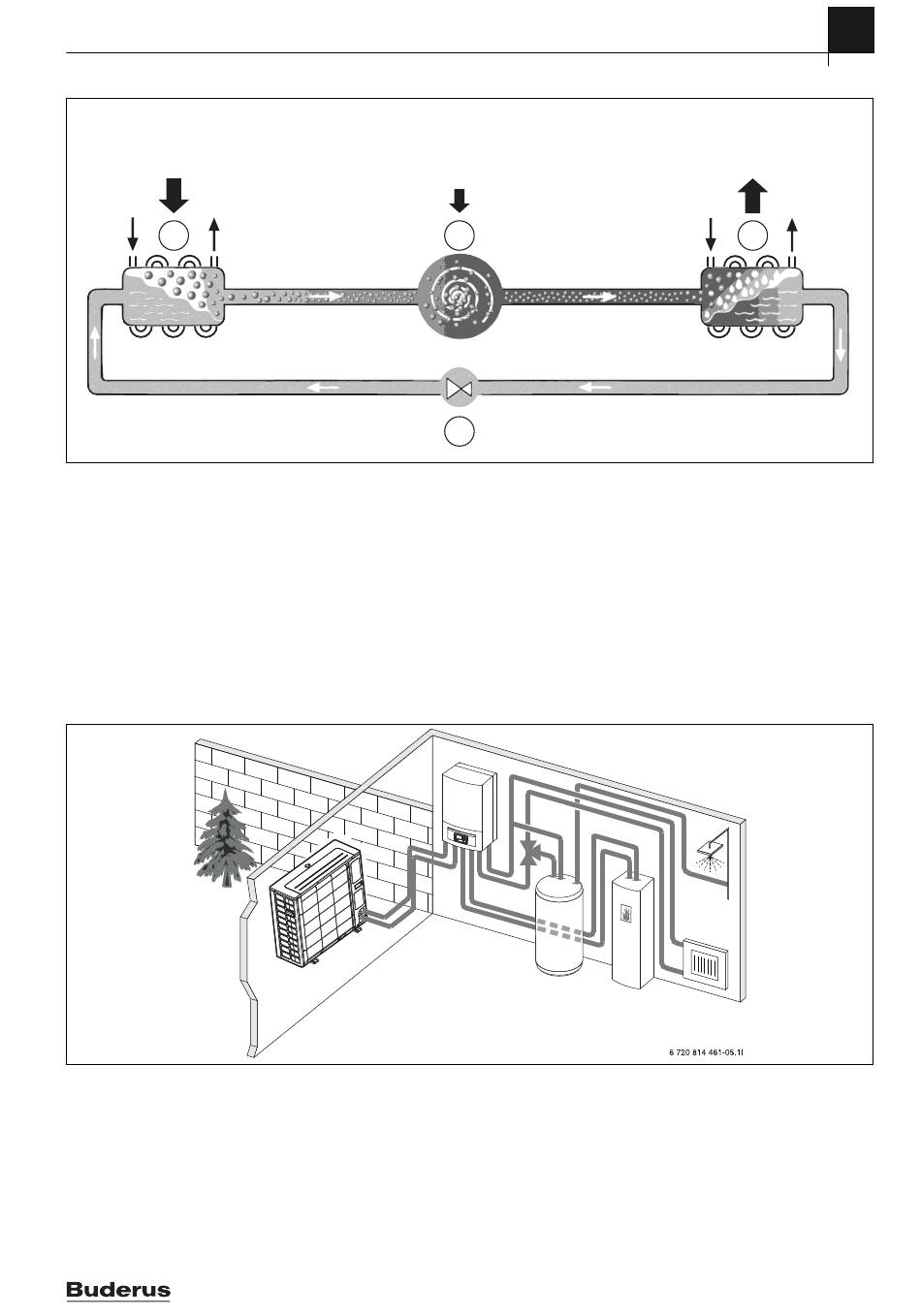

Bild 1 Funktionsprinzip des Kältemittelkreises in der Wärmepumpe
[1] Verdampfer
[2] Kompressor
[3] Verflüssiger
[4] Expansionsventil
2.6

Inneineinheit

Die Inneneinheit dient dazu, die aus der Wärmepumpen-Außeneinheit
ODU Split kommende Wärme in die Heizungsanlage und den Warmwas-
serspeicher zu verteilen. Die Umwälzpumpe in der Inneneinheit ist dreh-
zahlgesteuert, sodass die Drehzahl bei geringem Bedarf automatisch ab-
gesenkt wird. Dadurch sinkt der Energieverbrauch.
Wenn der Wärmebedarf bei niedrigen Außentemperaturen höher ist,
kann ein externer Wärmeerzeuger erforderlich sein. Externe Wärmeer-
Bild 2 Wärmepumpe Außeneinheit, Inneneinheit IDUS B ohne elektrischen Zuheizer, externer Warmwasserspeicher und externer Zuheizer
Logatherm WPLS6-13.2 RB – 6720893074 (2019/07)
0 °C
–4,5 °C
25 %
2
88 °C
4
zeuger können über die Bedieneinheit in der Inneneinheit zu- oder abge-
schaltet.
IDUS B
Wenn die Ausseneinheit mit der Inneneinheit IDUS B kombiniert wird
und über die Wärmepumpe auch Warmwasser erzeugt werden soll, muss
ein externer Warmwasserspeicher angeschlossen werden. Der Wechsel
zwischen Heizung und Warmwasser erfolgt dann über ein externes 3
Wege-Ventil. Das Modul verfügt über einen Mischer. Dieser regelt die
Wärme vom externen Zuheizer, der nach Bedarf vom Inneneinheit ge-
startet wird.
Produktbeschreibung
100 %
+27 °C +35 °C
3
50 °C
2
