9.7 Flat Type Druckkopf austauschen

A
G
I
H
I
H
G

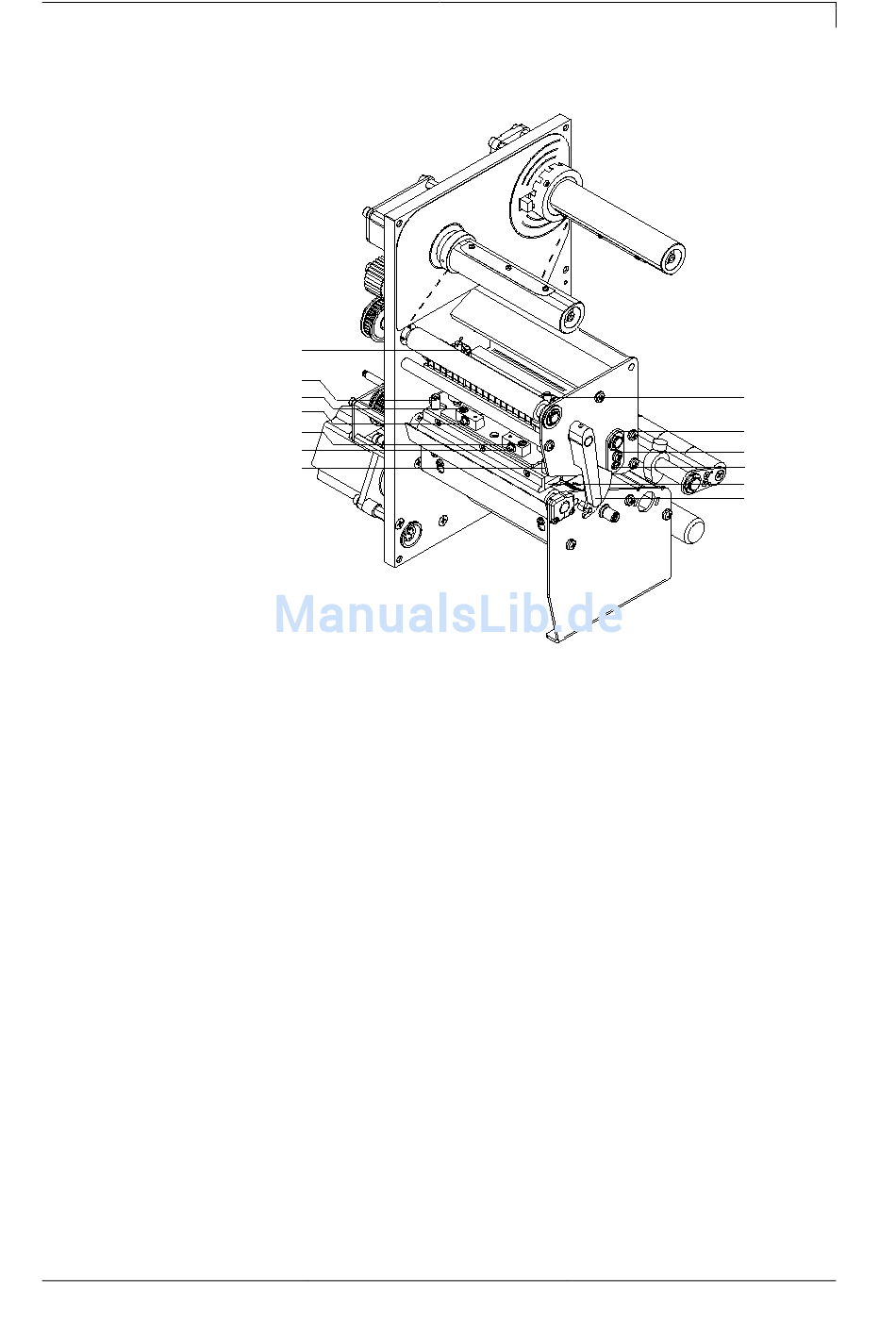

Abbildung 17
1. Etiketten und Transferband aus dem Etikettendrucker entnehmen.
2. Bei verriegeltem Druckkopf die Rändelschrauben (G) lösen.
3. Andruckhebel (F) gegen den Uhrzeigersinn drehen, um den
Druckkopf (E) zu entriegeln.
4. Falls der Druckkopf (E) nicht frei auf der Andruckwalze liegt,
Rändelschrauben (G) weiter lösen.
5. Druckkopf vorsichtig nach vorne ziehen, bis die Steckverbinder
erreichbar sind.
6. Steckverbinder abziehen und Druckkopf (E) entnehmen.
1. Steckverbindungen anstecken.
2. Druckkopf (E) im Druckkopfhalter positionieren, dass die
Mitnehmer in die entsprechenden Bohrungen in der Zwischenlage
greifen.
3. Druckkopfhalter mit einem Finger leicht auf der Druckwalze halten
und korrekte Lage des Druckkopfs prüfen.
4. Rändelschraube (G) einschrauben und festziehen.
5. Etiketten und Transferband wieder einlegen (siehe Kapitel 5
Material einlegen auf Seite 29).
6. Widerstandswert auf dem Typenschild des Druckkopfs prüfen und
ggf. im Menü 'Service Funktionen/Dot Widerstand' ändern.
