Wartung und Reinigung
90
9.6 Druckkopf austauschen (Allgemeines)
HINWEIS!
Der Druckkopf (D) ist auf einer Zwischenlage (A) vormontiert
und werksseitig ausgerichtet.
A
G

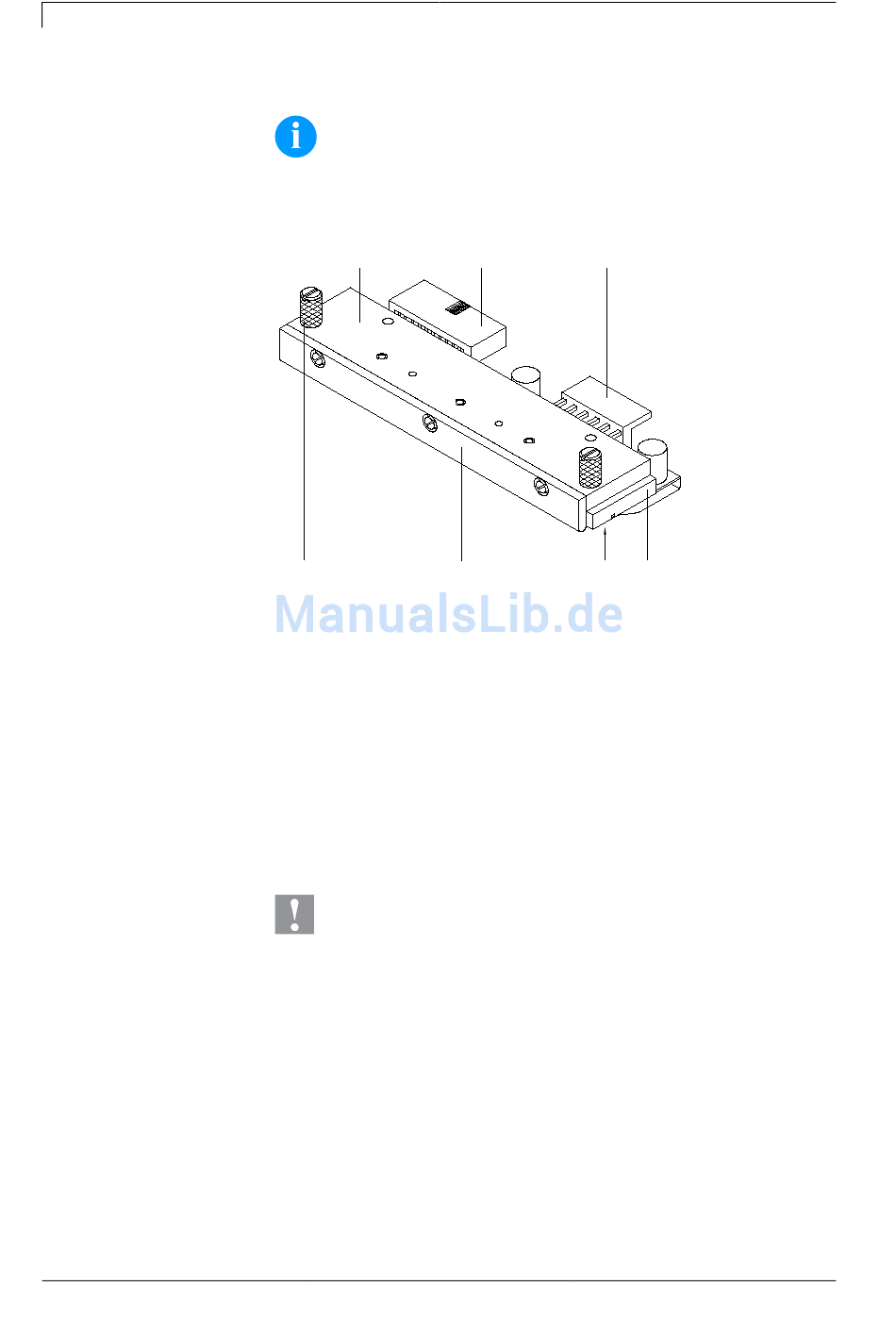

Abbildung 16
A
Zwischenlage
B
Steckverbindung Signal
C
Steckverbindung Spannung
D
Druckkopf
E
Brennlinie
F
Führung
G
Rändelschraube
VORSICHT!
Beschädigung des Druckkopfs durch elektrostatische
Entladungen oder mechanische Einflüsse!
⇒
Etikettendrucker auf geerdeter leitfähiger Unterlage
aufstellen.
⇒
Körper erden, z.B. durch Anlegen eines geerdeten
Handgelenkgurts.
⇒
Kontakte an den Steckverbindungen (B, C) nicht
berühren.
⇒
Druckkopf (D) nicht mit harten Gegenständen oder der
Hand berühren.
Betriebsanleitung
B
C
F
E
Spectra II
D
