maco MULTI Bedienungs- Und Wartungsanleitung Seite 11

Hinweise zur Bedienung von Stulpflügel (2-flügelige Fenster)
Das Verriegeln und Entriegeln erfolgt über einen Hebel an der Seite
des zweitöffnenden Flügel. Der erstöffnende Flügel muss zuvor mit
dem Fenstergriff entriegelt und geöffnet werden um den Hebel er-
reichen zu können.

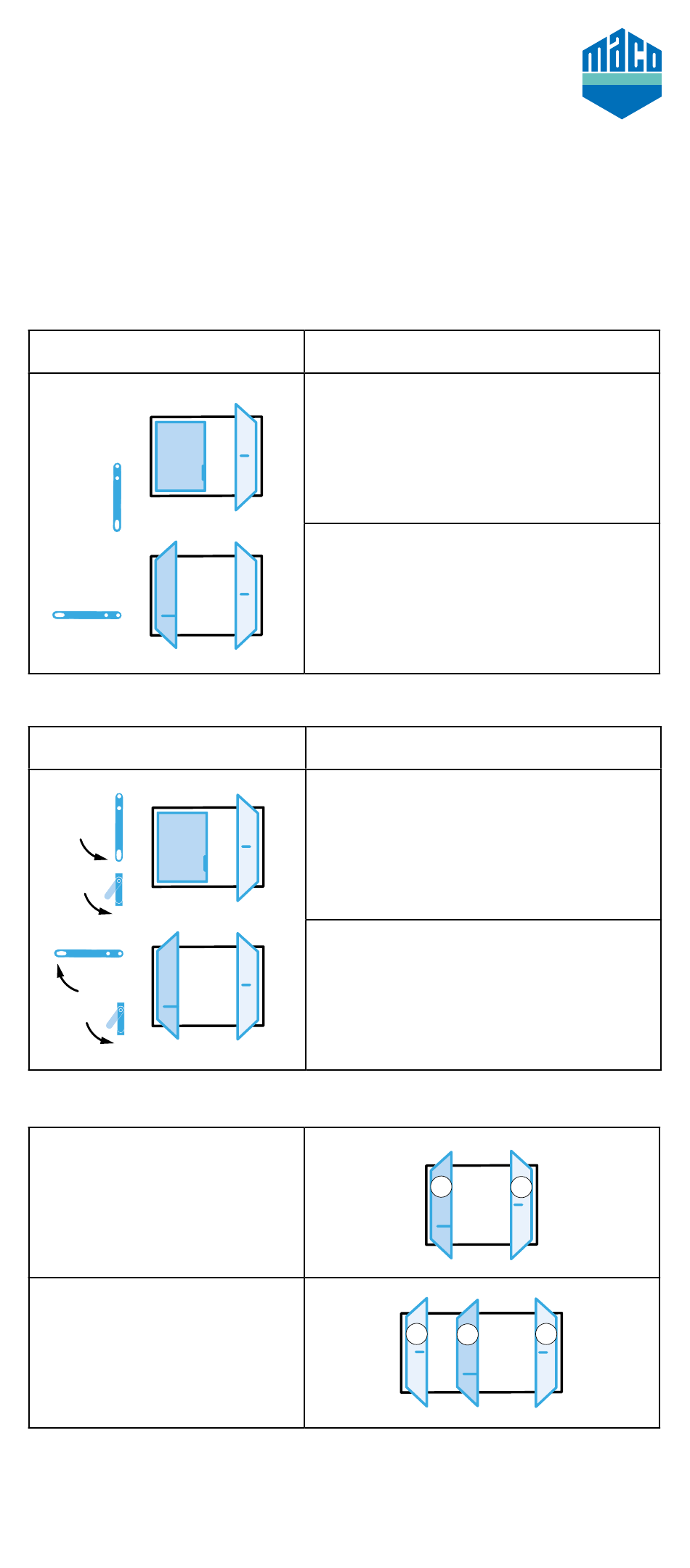

Hebel-/Flügelstellung
MULTI ZERO 2-flügelig
Hebel-/Flügelstellung
2. 2.
1. 1.
2. 2.
1. 1.
Hinweise zur Öffnungsreihenfolge
2-flügelige Fenster
3-flügelige Fenster
Der mittlere Flügel ist immer der letztöffnende Flügel!
Bedeutung
Schließstellung des Flügels
Drehstellung des Flügels
Bedeutung
Schließstellung des Flügels
Zuerst Fehlschaltsicherung zum
Flügel ziehen und halten. Danach
Hebel einschwenken.
Drehstellung des Flügels
Zuerst Fehlschaltsicherung zum
Flügel ziehen und halten. Danach
Hebel ausschwenken.
2
2
- 11 -
1
1
3
