maco MULTI Bedienungs- Und Wartungsanleitung Seite 19

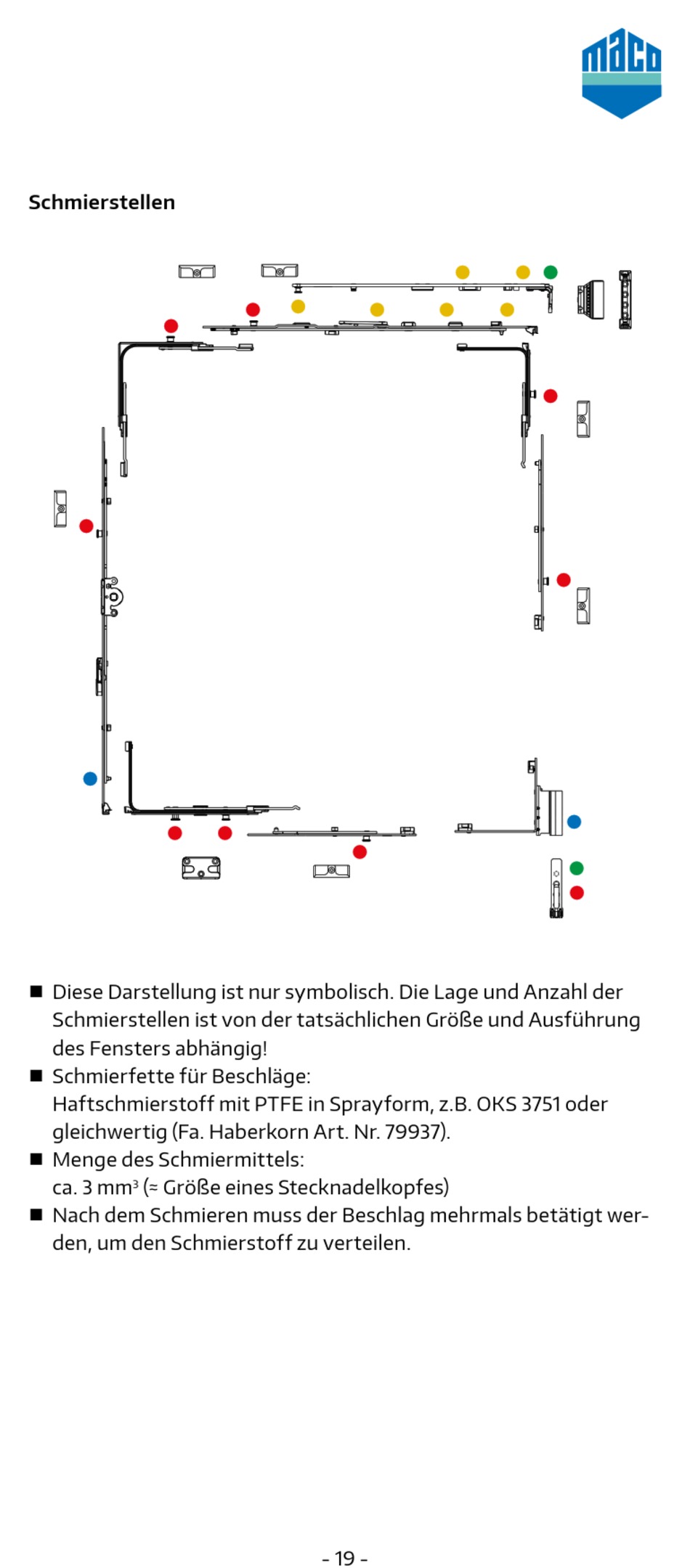

Schmierstellen
n Diese Darstellung ist nur symbolisch. Die Lage und Anzahl der
Schmierstellen ist von der tatsächlichen Größe und Ausführung
des Fensters abhängig!
n Schmierfette für Beschläge:
Haftschmierstoff mit PTFE in Sprayform, z.B. OKS 3751 oder
gleichwertig (Fa. Haberkorn Art. Nr. 79937).
n Menge des Schmiermittels:
ca. 3 mm (≈ Größe eines Stecknadelkopfes)
3
n Nach dem Schmieren muss der Beschlag mehrmals betätigt wer-
den, um den Schmierstoff zu verteilen.
