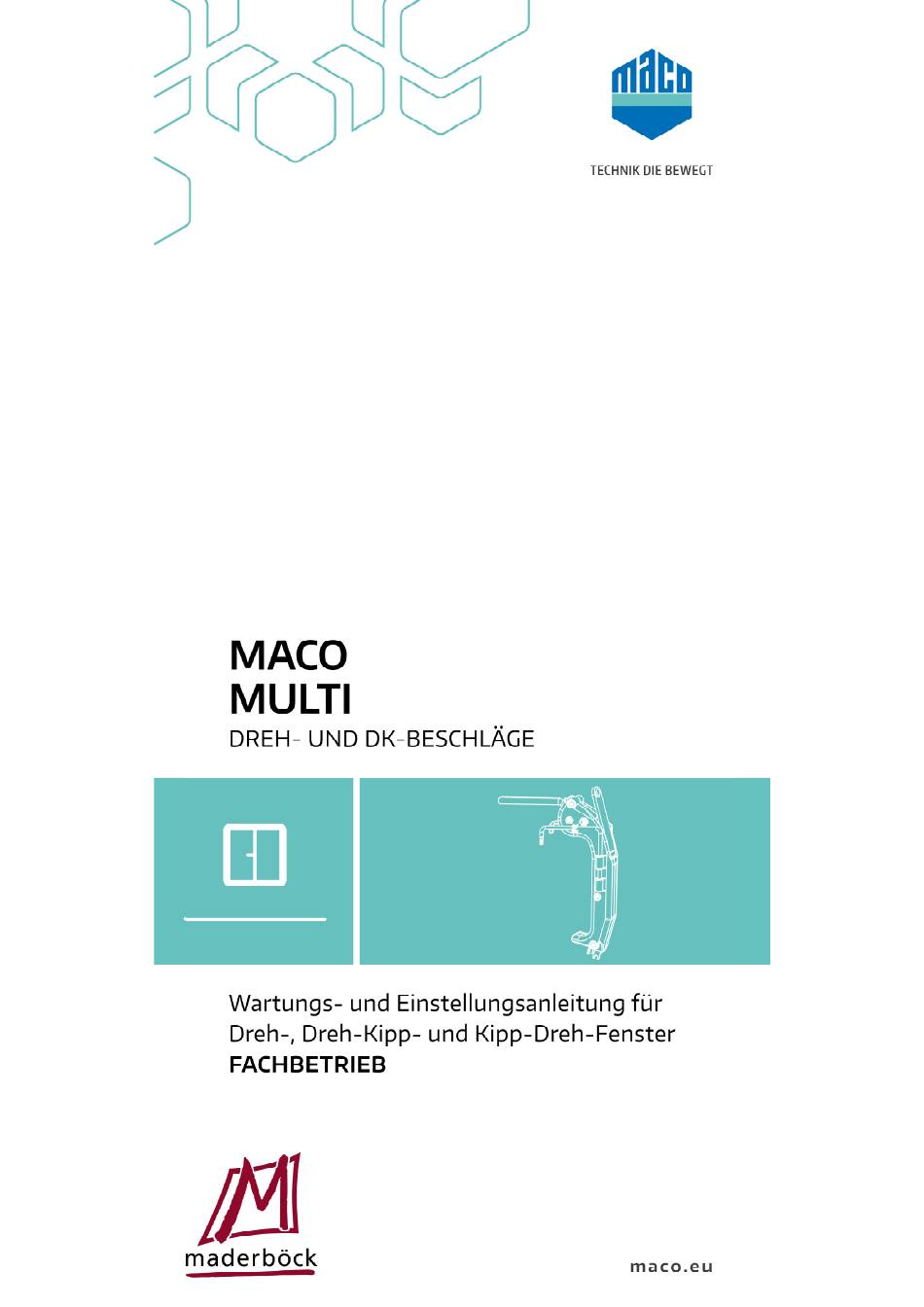

- Seite 1 TECHNIK DIE BEWEGT MACO MULTI DREH- UND DK-BESCHLÄGE Wartungs- und Einstellungsanleitung für Dreh-, Dreh-Kipp- und Kipp-Dreh-Fenster FACHBETRIEB maderböck maco.eu...
- Seite 2 Fachbetriebe und deren ausgebildete Mitarbeiter bestimmt! Zusätzlich zu dieser Wartungsanleitung muss auf jeden Fall die Bedienungs- und Wartungsanleitung für den Endanwender (Benutzer) berücksichtigt werden! Die Anleitungen stehen auch unter www.maco.eu als Download zur Verfügung, Bestellnummer 757070 bzw. 757071DE.
- Seite 3 Sicherheits- Warnhinweise WARNUNG! Verletzungsgefahr durch unsachgemäß ausgeführte Wartungsarbeiten! Unsachgemäße Wartung kann zu schweren Personen- Oder Sach schäden führen. Deshalb: > Vor Beginn der Arbeiten für ausreichende Montagefreiheit sorgen! > Auf Ordnung und Sauberkeit am Montageplatz achten. Lose auf einander- Oder umherliegende Bauteile und Werkzeuge sind Un fallquellen.
- Seite 4 HINWEIS! Gewährleistungsansprüche können nur geltend gemacht werden, wenn alle Wartungsarbeiten gemäß den Wartungsintervallen Bedienungsanleitung Endanwender) vollständig und nachweislich durchgeführt wurden. HINWEIS! Gewährleistungsansprüche können nur geltend gemacht werden, wenn das Element ordnungsgemäß und durch einen Fachbetrieb eingebaut wurde. Maßnahmen Erhalt Oberfläche Schutz vor Verschmutzungen: >...
- Seite 5 > Es dürfen keine essig- Oder säurevernetzenden Dichtstoffe ver- wendet werden. > Die Beschläge dürfen nicht durch kantiges Oder scharfes Werk zeug beschädigt werden. > Beschlagteile nur feucht reinigen, dauerhafte Nässe vermeiden! ACHTUNG! Entfernte Schmierung kann zu Funktionsausfall führen! Schutz Funktionsausfall: >...
- Seite 6 Einstellwerte sind immer in Bezug auf bandseitige Falzluft bzw. Falzluft unten waagrecht angegeben. Einstellung Schere bzw. Drehband Heben bzw. Senken MULTI-MATIC / MULTI-TREND Winkelbandausführung max. +2,8 / -1 GEFAHR! Die Einstellschraube darf maximal 1 mm vorstehen! GEFAHR! Der Bajonettbolzen des Bandwinkels dient nicht zur Seitenein- stellung! PRÜFEN!- Die Lage des Bajonettbolzens muss exakt...
- Seite 7 / MULTI-TREND Topfausführung GEFAHR! Der Flügel darf nur bis zur dritten Kerbe bzw. zur roten Markierung abgesenkt werden, ansonsten kann der Flügel herausfallen! > MULTI MAMMUT +1,7 / -4,1 GEFAHR! Bei der Seiteneinstellung der Scheren bis Version 2 ist die Verwen dung der Fühlerlehre Art.-Nr.
- Seite 8 > MULTI POWER (verdeckterBeschlag) (verdeckter Beschlag) +1 / -2,5 2. Anpressdruck...
- Seite 9 MULTI-MATlCDrehband -1,5 / +1 MULTI POWER Schere (verdeckter B eschlag) (verdeckter Beschlag) -0,7 / +0,7 > MULTI POWER Drehband...
- Seite 10 Einstellung Ecklager > Eckiager DT / TO / AS / -2,3 (3 15 > Falzecklagerband PVC / AS...
- Seite 11 > Einbohr-Ecklager -0,8 / +0,8 MULTI MAMMUT Eckiager...
- Seite 12 MULTI POWER Eckiager (verdeckter B eschlag) (verdeckter Beschlag) -0,5 / +0,5 > MULTI POWER Lastabtragung (verdeckter B eschlag) (verdeckter Beschlag)
- Seite 13 Einstellung Kippflügel > Seiteneinstellung +2,5 / -2,5 > Heben bzw. Senken > Anpressdruck...
-
Seite 14: Einstellung Schnapper Und Hebesicherung
Einstellung Schließelemente, Schnapper und Hebesicherung > Einstellung des Anpressdrucks am Zapfen i.S. Sicherheits- Rollzapfen Verschlusszapfen > Einstellung des Riegelschließteils Q) 15 ¯ 14... - Seite 15 > Einstellung der Hebesicherung 0 15 > Einstellung des Türschnappers...
- Seite 16 Ein- bzw. Aushängen des Flügels > / MULTI-TREND Scherenlager - PVC / DT / AS GEFAHR! Korrekte Lage des Stiftes nach dem Einhängen 1.Abdeckung entfernen, falls vorhanden. 2. Scherenlagerstift mit geeignetem Werkzeug nach unten ziehen. Der Scherenlagerstift kann nur im geschlossenen Zustand des Fensterflügels...
- Seite 17 MULTI MAMMUT Scherenlager 1. Sicherungsschraube entfernen. 2. Scherenlagerstiftsicherung abziehen. 3. Scherenlagerstift nach unten ziehen und Fensterflügel 900 öffnen. 4. Bandwinkel aus Scherenlager schwenken und Flügel aus Ecklager herausheben. Das Einhängen erfolgt in umge kehrter Reihenfolge. GEFAHR! Scherenlagerstiftsicherung unbedingt montieren! MULTI POWER...
