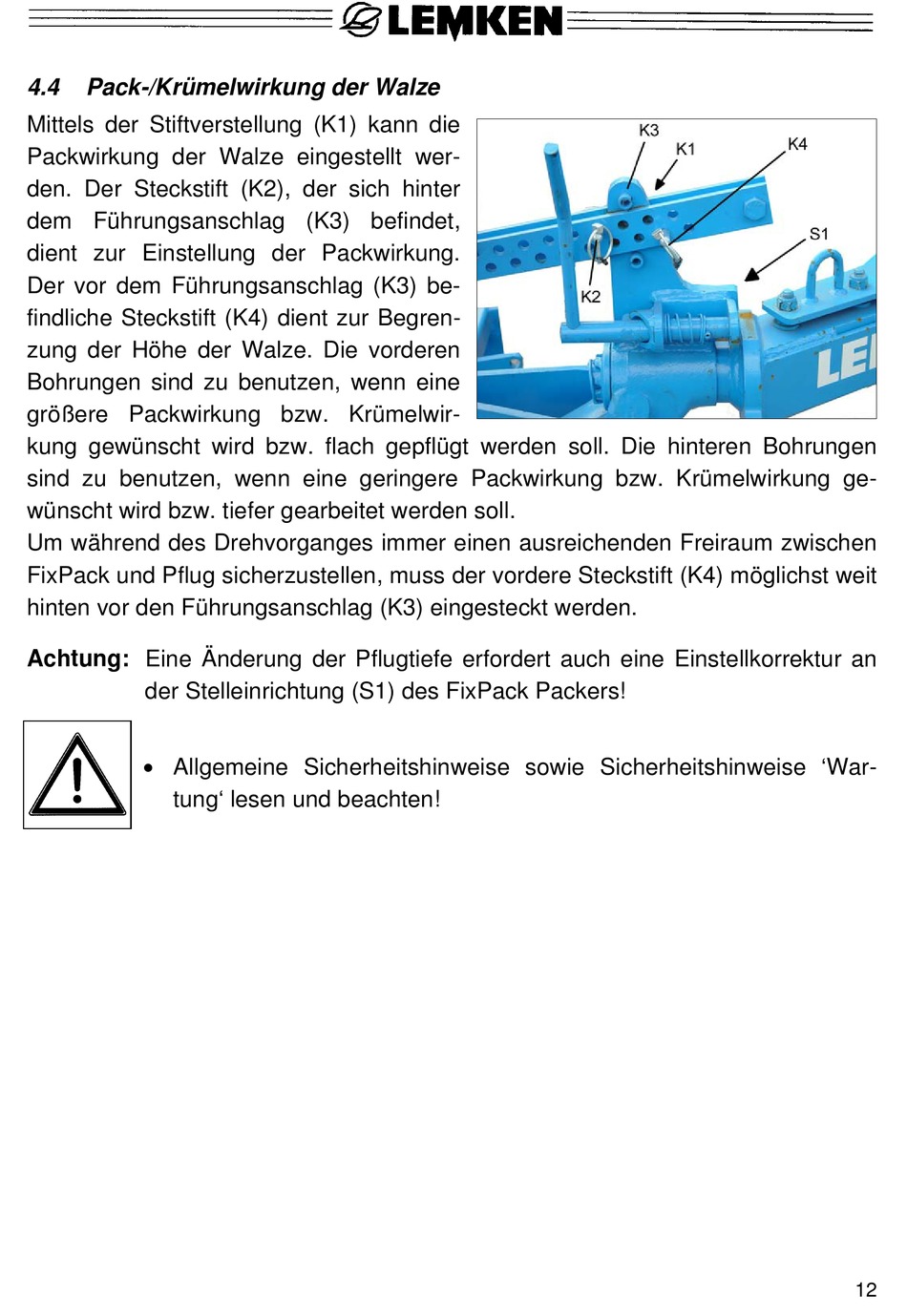

4.4
Pack-/Krümelwirkung der Walze
Mittels der Stiftverstellung (K1) kann die
Packwirkung der Walze eingestellt wer-
den. Der Steckstift (K2), der sich hinter
dem Führungsanschlag (K3) befindet,
dient zur Einstellung der Packwirkung.
Der vor dem Führungsanschlag (K3) be-
findliche Steckstift (K4) dient zur Begren-
zung der Höhe der Walze. Die vorderen
Bohrungen sind zu benutzen, wenn eine
größere Packwirkung bzw. Krümelwir-
kung gewünscht wird bzw. flach gepflügt werden soll. Die hinteren Bohrungen
sind zu benutzen, wenn eine geringere Packwirkung bzw. Krümelwirkung ge-
wünscht wird bzw. tiefer gearbeitet werden soll.
Um während des Drehvorganges immer einen ausreichenden Freiraum zwischen
FixPack und Pflug sicherzustellen, muss der vordere Steckstift (K4) möglichst weit
hinten vor den Führungsanschlag (K3) eingesteckt werden.
Achtung: Eine Änderung der Pflugtiefe erfordert auch eine Einstellkorrektur an
der Stelleinrichtung (S1) des FixPack Packers!
Allgemeine Sicherheitshinweise sowie Sicherheitshinweise 'War-
tung' lesen und beachten!
12
